工作频率DC~18GHz, 衰减度15dB, 10W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

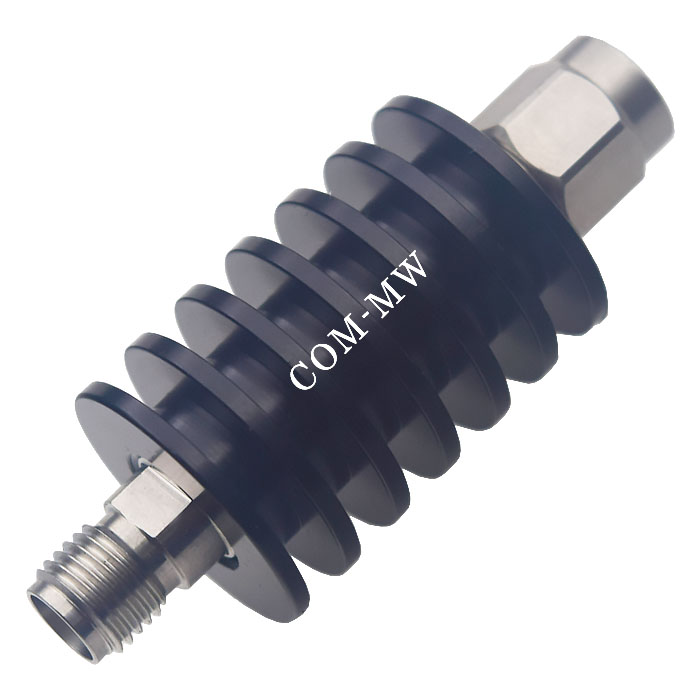

宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 15 | dB | ||
| 驻波比 | 1.4 |
| 功率容量 | 10W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 外壳铜镀镍 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

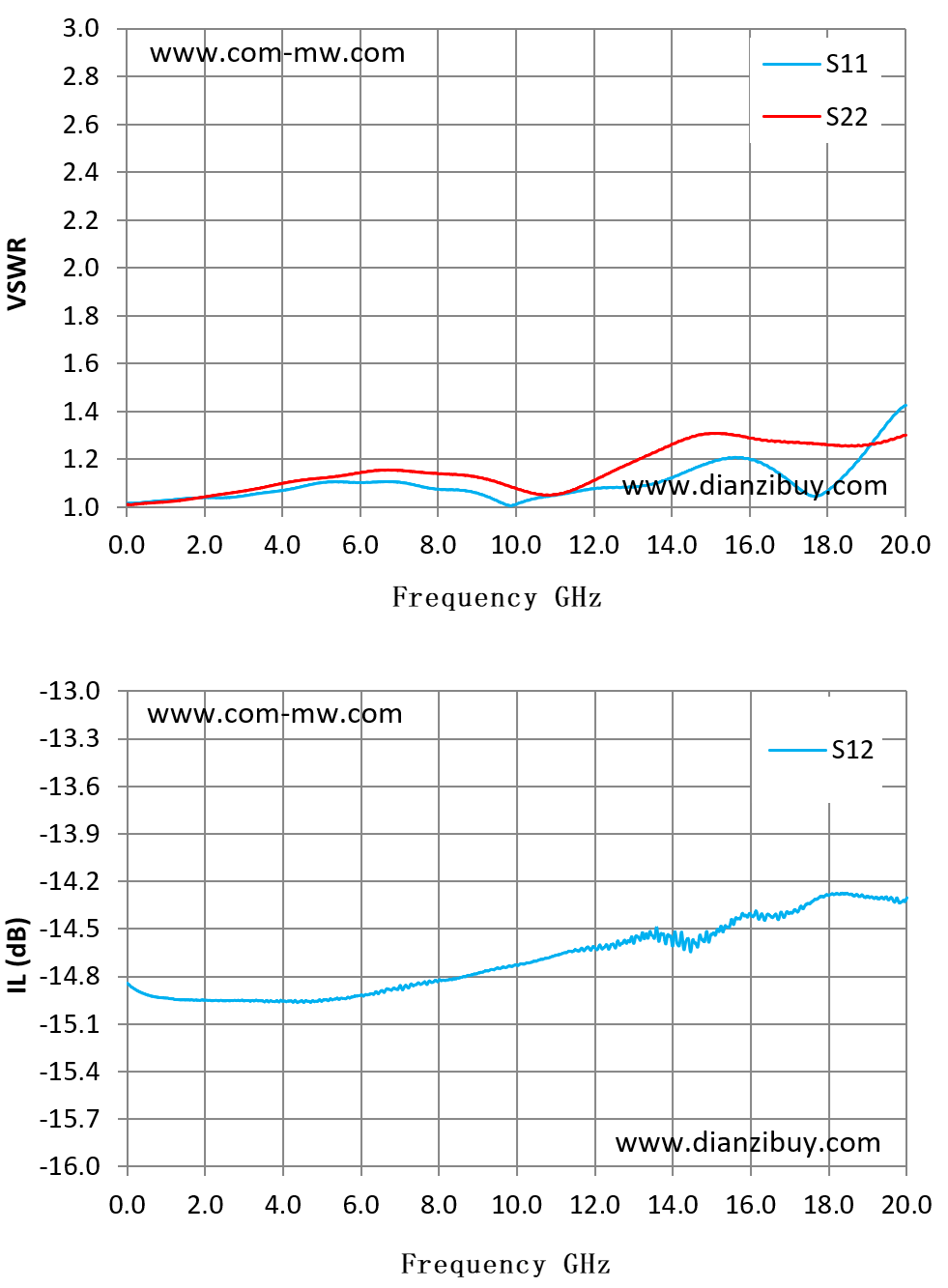

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -14.84 |
| 1.43 | 1.03 | 1.03 | -14.95 |
| 2.86 | 1.04 | 1.07 | -14.95 |
| 4.29 | 1.08 | 1.11 | -14.96 |
| 5.71 | 1.1 | 1.14 | -14.94 |
| 7.14 | 1.1 | 1.15 | -14.86 |
| 8.57 | 1.07 | 1.14 | -14.81 |
| 10 | 1.01 | 1.08 | -14.73 |
| 11.43 | 1.06 | 1.07 | -14.64 |
| 12.86 | 1.08 | 1.18 | -14.58 |
| 14.29 | 1.14 | 1.28 | -14.63 |
| 15.71 | 1.2 | 1.3 | -14.44 |
| 17.14 | 1.09 | 1.27 | -14.38 |
| 18.57 | 1.16 | 1.26 | -14.28 |
| 20 | 1.42 | 1.3 | -14.3 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
提供技术要求，工程师 1 个工作日内响应。
