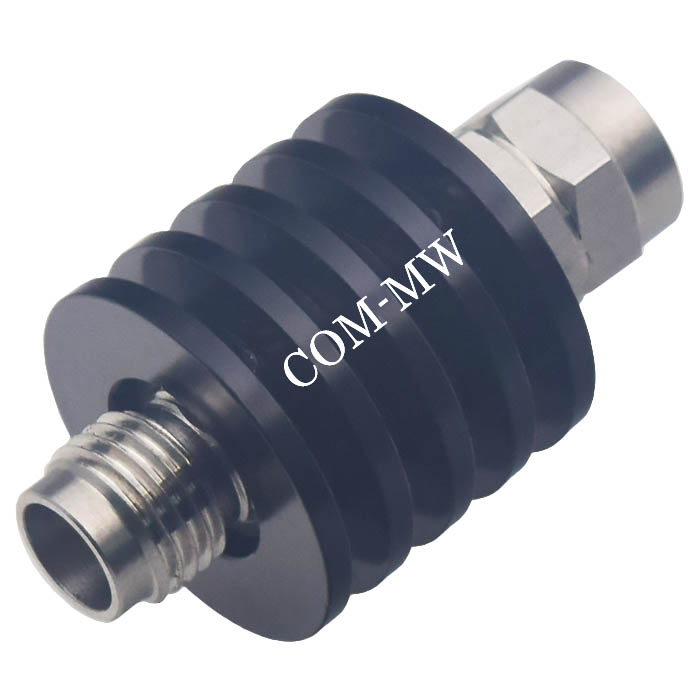

工作频率DC~50GHz, 衰减度15dB, 5W, 50Ω, 2.4-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 50 | GHz |
| 衰减度 | 13.8 | 15 | 16.8 | dB |
| 驻波比 | 1.45 |
| 功率容量 | 5W设计保证 |
| 阻抗 | 50Ω |

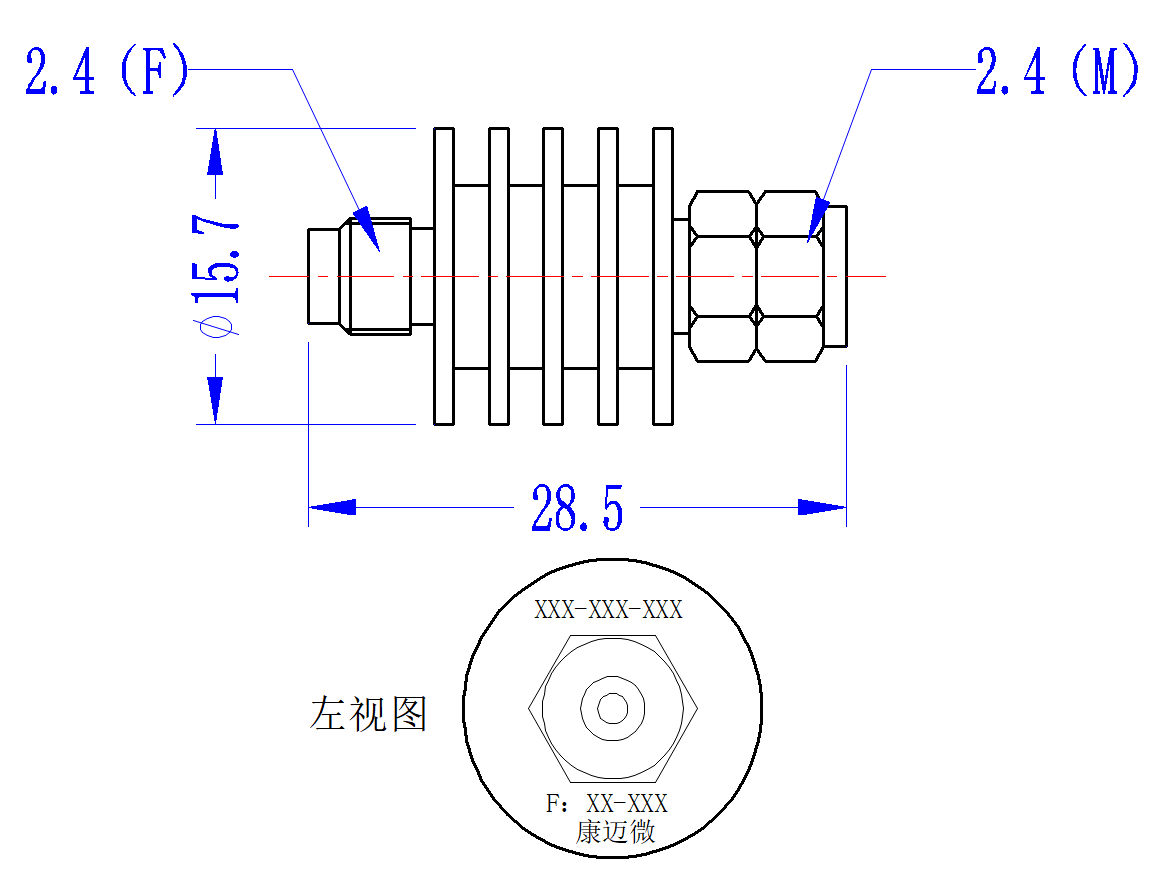

| 接口形式 | 2.4-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

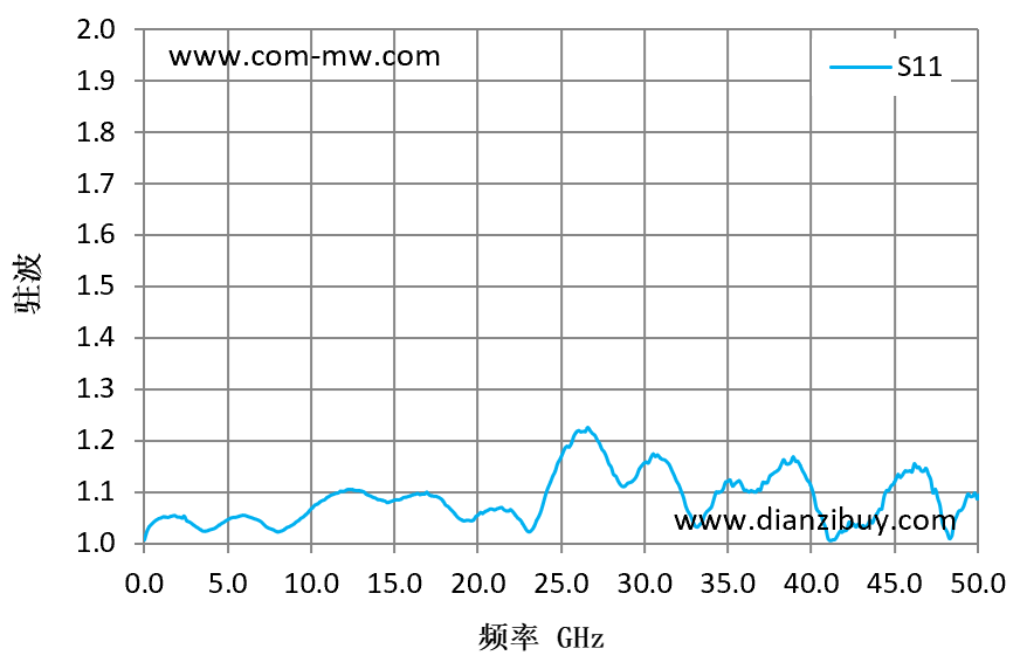

| 频率 GHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1.01 | -14.5 |
| 3.57 | 1.02 | -14.71 |
| 7.14 | 1.04 | -14.91 |
| 10.71 | 1.08 | -14.87 |
| 14.29 | 1.08 | -14.93 |
| 17.86 | 1.09 | -14.96 |
| 21.43 | 1.07 | -15.05 |
| 25 | 1.16 | -15.19 |
| 28.57 | 1.12 | -15.29 |
| 32.14 | 1.11 | -15.44 |
| 35.71 | 1.12 | -15.54 |
| 39.29 | 1.16 | -15.89 |
| 42.86 | 1.04 | -16.1 |
| 46.43 | 1.15 | -16.31 |
| 50 | 1.09 | -16.43 |
提供技术要求，工程师 1 个工作日内响应。
