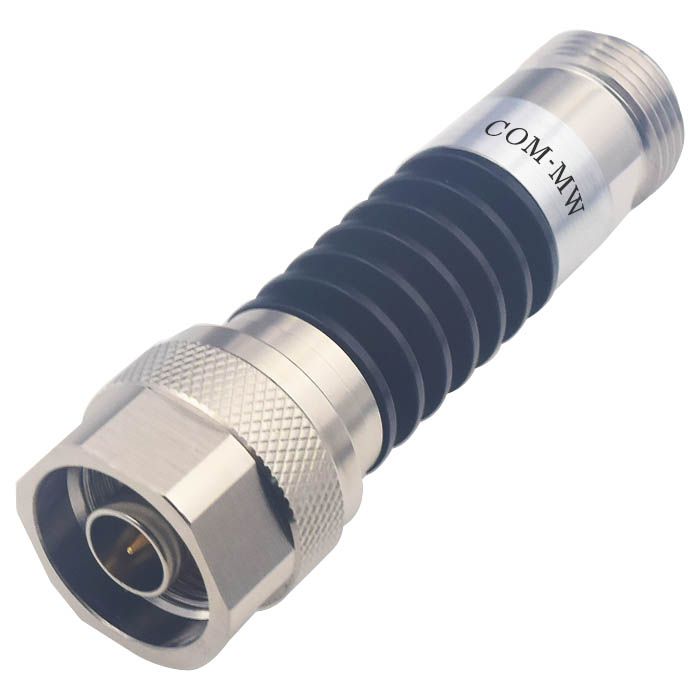

工作频率DC~18GHz, 衰减度20dB, 10W, 50Ω, N -JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 18.8 | 20 | 21.2 | dB |
| 驻波比 | 1.4 |
| 功率容量 | 10W设计保证 |
| 阻抗 | 50Ω |

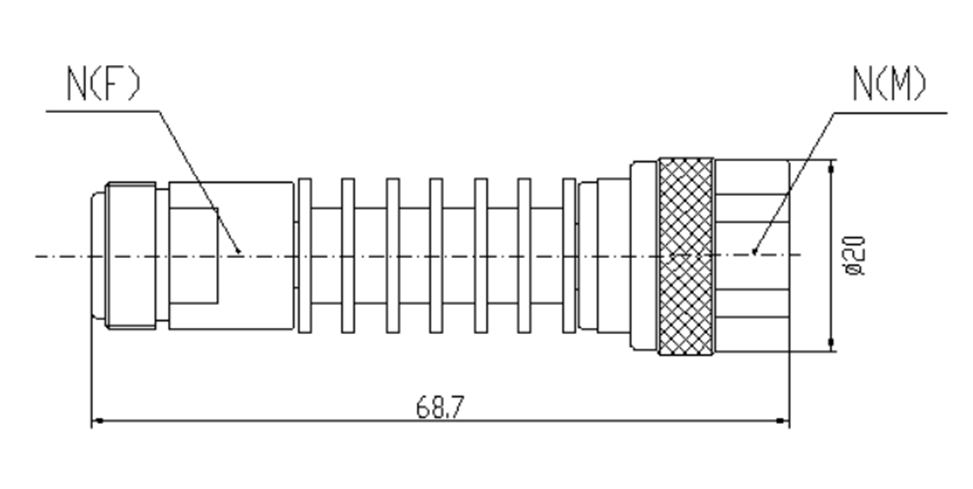

| 接口形式 | N -JK |
| 接口材质 | 外壳铜镀镍 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

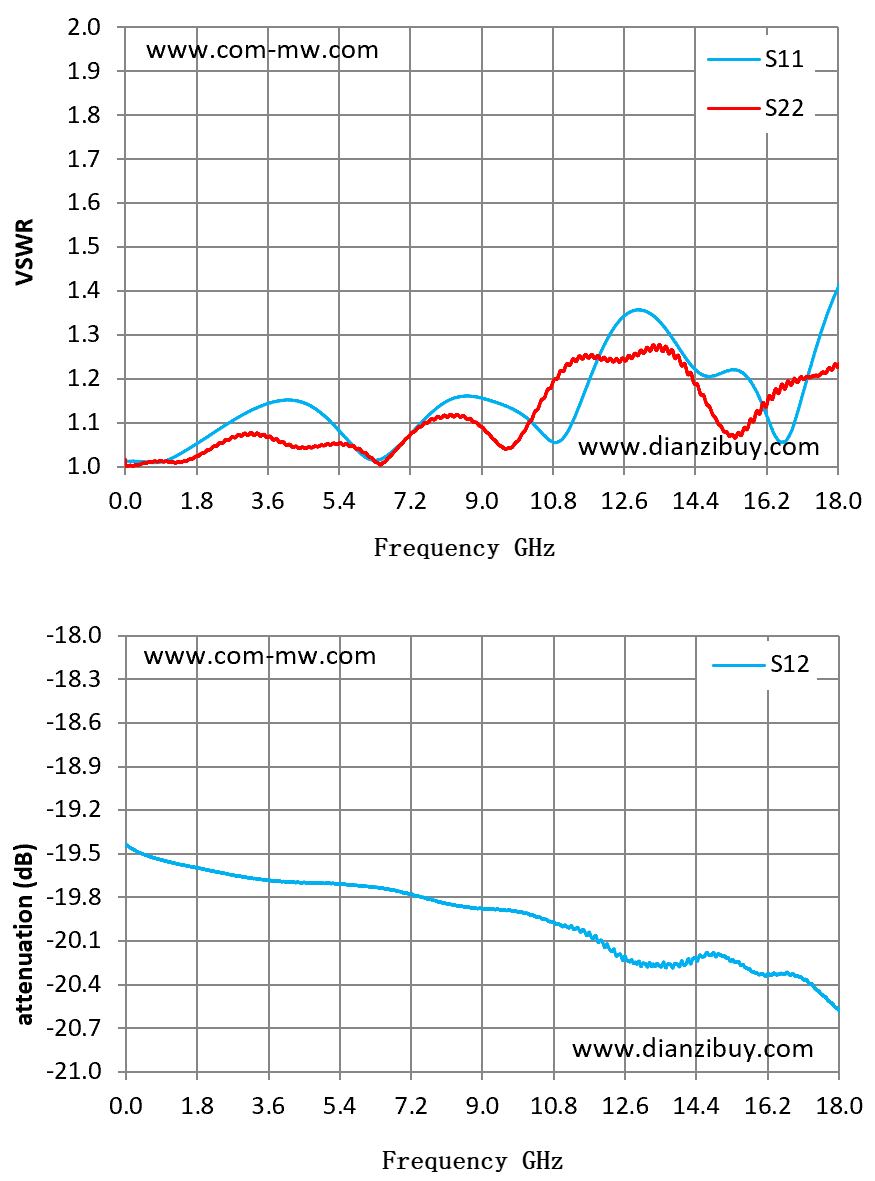

| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 1.29 | 1.02 | 1.01 | -19.57 |
| 2.57 | 1.1 | 1.06 | -19.64 |
| 3.86 | 1.15 | 1.06 | -19.69 |
| 5.14 | 1.11 | 1.05 | -19.7 |
| 6.43 | 1.02 | 1 | -19.74 |
| 7.71 | 1.12 | 1.11 | -19.81 |
| 9 | 1.16 | 1.09 | -19.88 |
| 10.29 | 1.1 | 1.11 | -19.92 |
| 11.57 | 1.16 | 1.25 | -20.03 |
| 12.86 | 1.36 | 1.26 | -20.25 |
| 14.14 | 1.25 | 1.23 | -20.26 |
| 15.43 | 1.22 | 1.07 | -20.25 |
| 16.71 | 1.06 | 1.19 | -20.32 |
| 18 | 1.41 | 1.23 | -20.57 |
提供技术要求，工程师 1 个工作日内响应。
