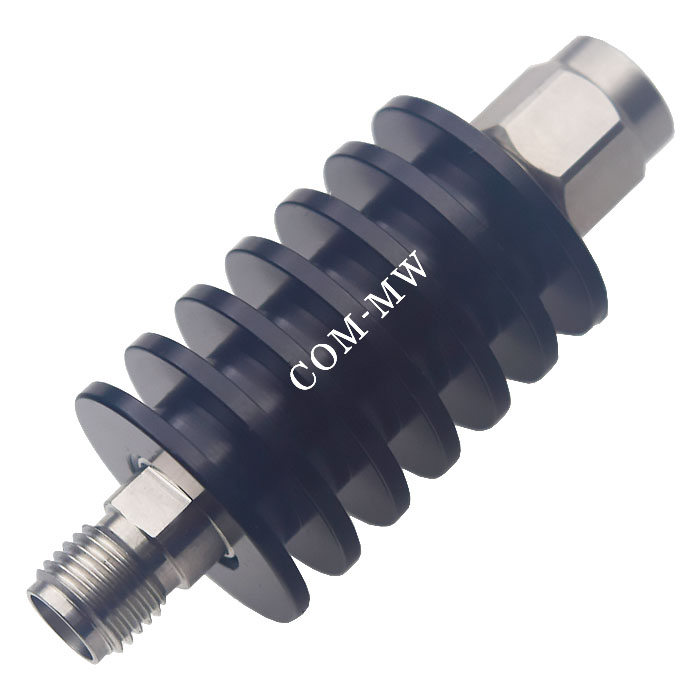

工作频率DC~18GHz, 衰减度20dB, 10W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 19 | 20 | 21 | dB |
| 驻波比 | 1.4 |
| 功率容量 | 10W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

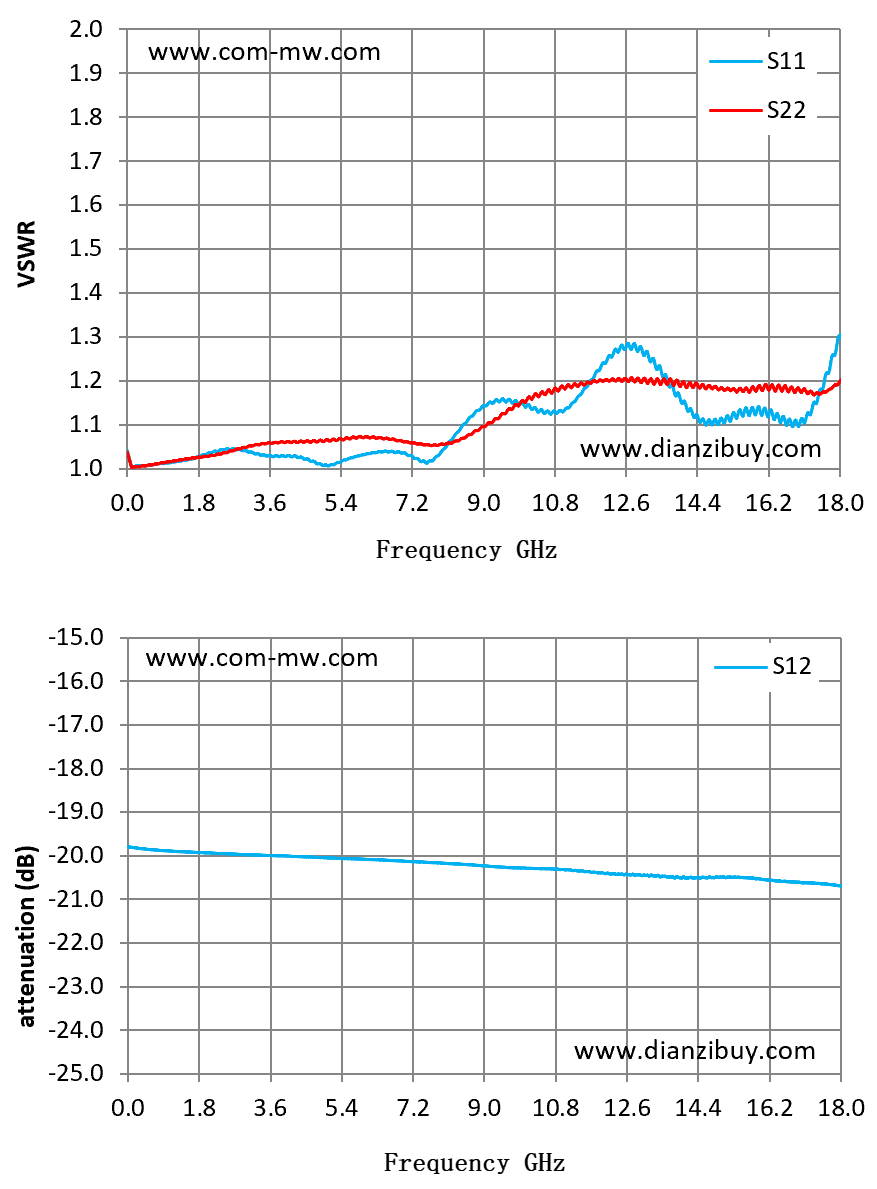

| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 0.01 | 1.04 | 1.04 | -19.8 |
| 1.29 | 1.02 | 1.02 | -19.9 |
| 2.57 | 1.04 | 1.04 | -19.96 |
| 3.86 | 1.03 | 1.06 | -20 |
| 5.14 | 1.01 | 1.06 | -20.05 |
| 6.43 | 1.04 | 1.07 | -20.1 |
| 7.71 | 1.02 | 1.05 | -20.16 |
| 9 | 1.14 | 1.1 | -20.23 |
| 10.29 | 1.14 | 1.17 | -20.29 |
| 11.57 | 1.18 | 1.19 | -20.36 |
| 12.86 | 1.27 | 1.2 | -20.44 |
| 14.14 | 1.14 | 1.19 | -20.51 |
| 15.43 | 1.13 | 1.18 | -20.49 |
| 16.71 | 1.11 | 1.18 | -20.6 |
| 18 | 1.3 | 1.2 | -20.69 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
