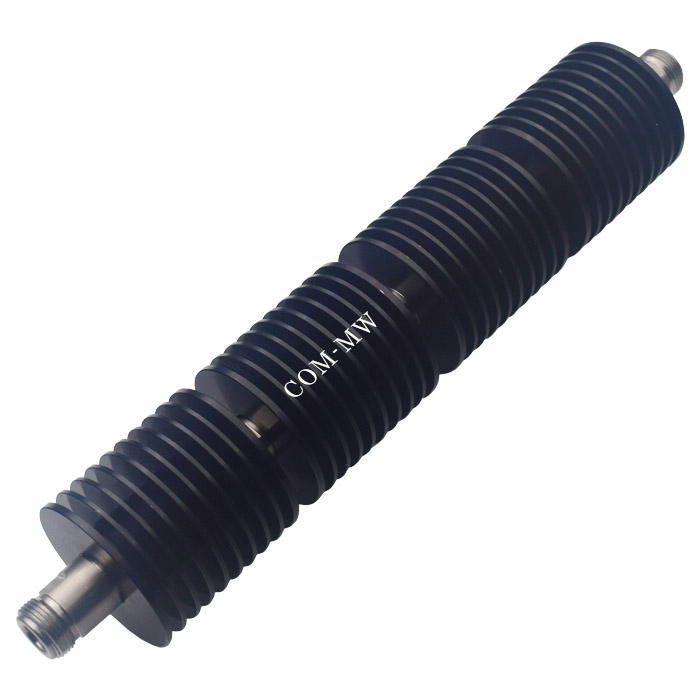

工作频率DC~18000MHz, 衰减度20dB, 功率容量100W, 阻抗50Ω, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18000 | MHz |
| 衰减度 | 17.5 | 20 | 22.5 | dB |
| 驻波比 | 1.45 |
| 功率容量 | 100W |
| 阻抗 | 50Ω |

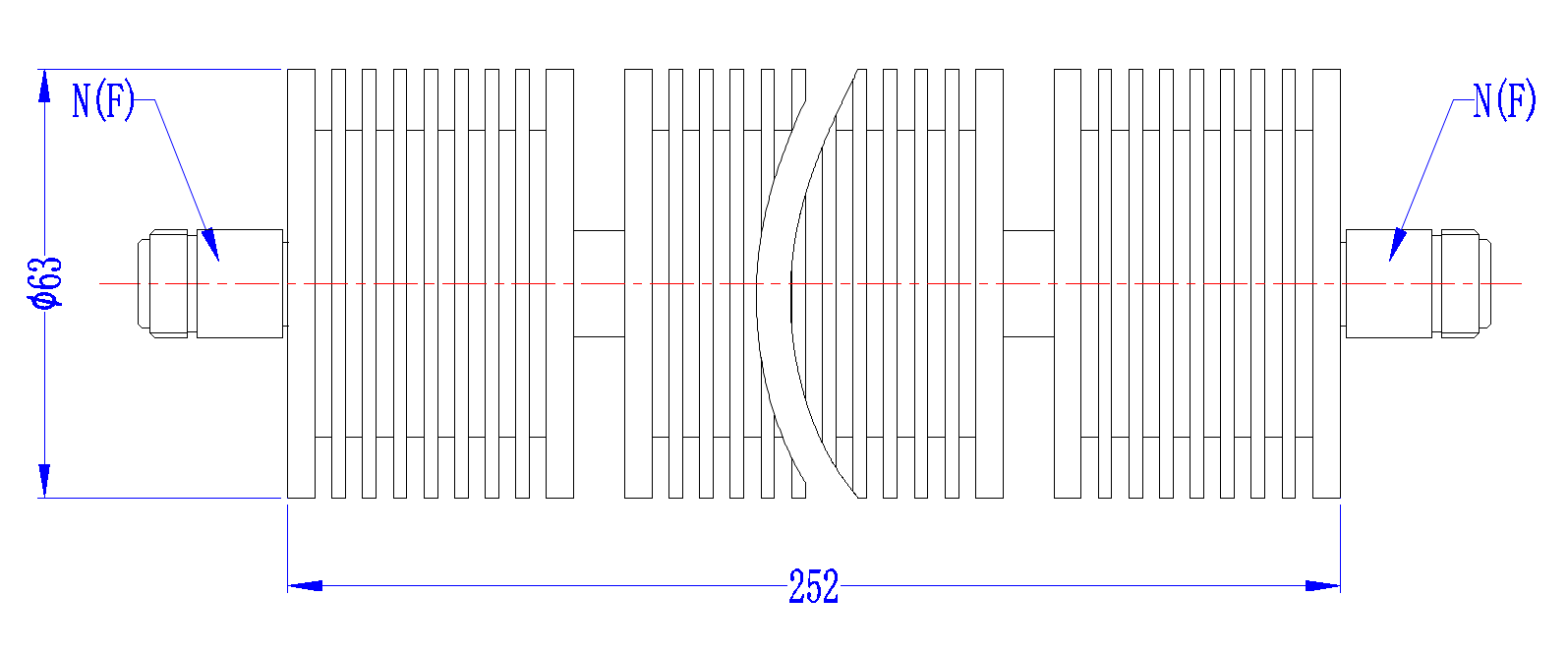

| 接口形式 | N -K |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 相位一致性小于±4° |

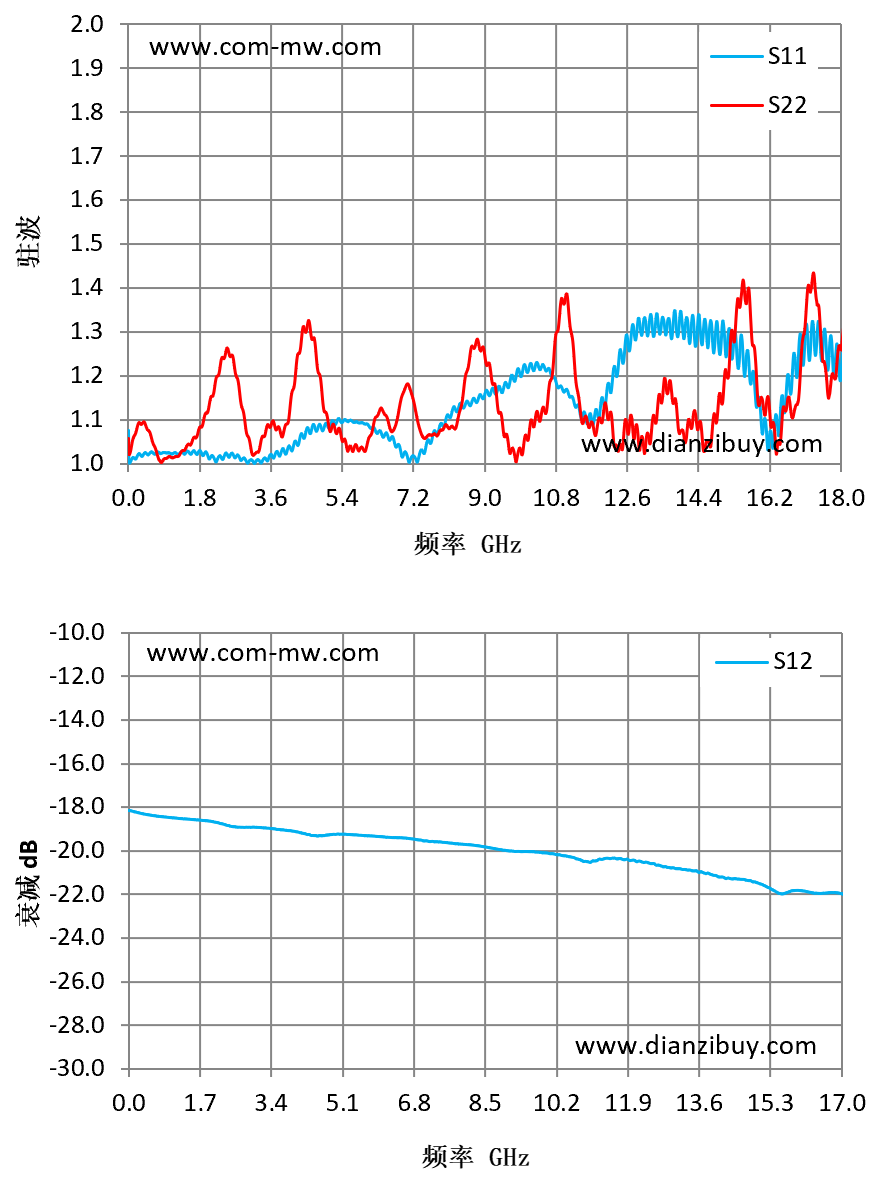

| 频率 GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 0.01 | 1.08 | 1.06 | -18.16 |
| 1.29 | 1.02 | 1.02 | -18.54 |
| 2.57 | 1.02 | 1.25 | -18.92 |
| 3.86 | 1.03 | 1.07 | -19.09 |
| 5.14 | 1.1 | 1.08 | -19.25 |
| 6.43 | 1.06 | 1.12 | -19.42 |
| 7.71 | 1.07 | 1.07 | -19.66 |
| 9 | 1.16 | 1.25 | -19.99 |
| 10.29 | 1.23 | 1.11 | -20.2 |
| 11.57 | 1.1 | 1.11 | -20.35 |
| 12.86 | 1.31 | 1.08 | -20.78 |
| 14.14 | 1.32 | 1.1 | -21.22 |
| 15.43 | 1.23 | 1.36 | -21.88 |
| 16.71 | 1.17 | 1.14 | -21.94 |
| 18 | 1.2 | 1.26 | -22.2 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
提供技术要求，工程师 1 个工作日内响应。
