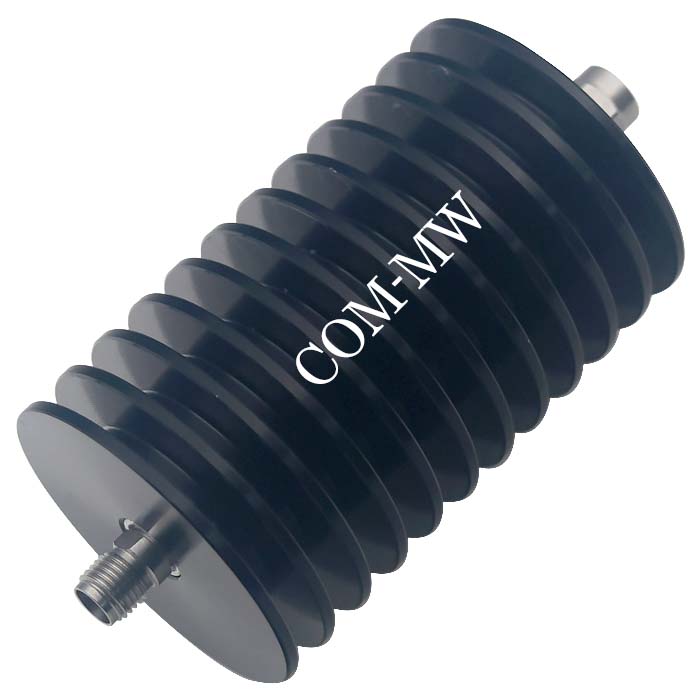

工作频率DC~40GHz, 衰减度20dB, 20W, 50Ω, 2.92-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 40 | GHz |
| 衰减度 | 18.8 | 20 | 22.5 | dB |
| 驻波比 | 1.4 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 输入端：2.92-J |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

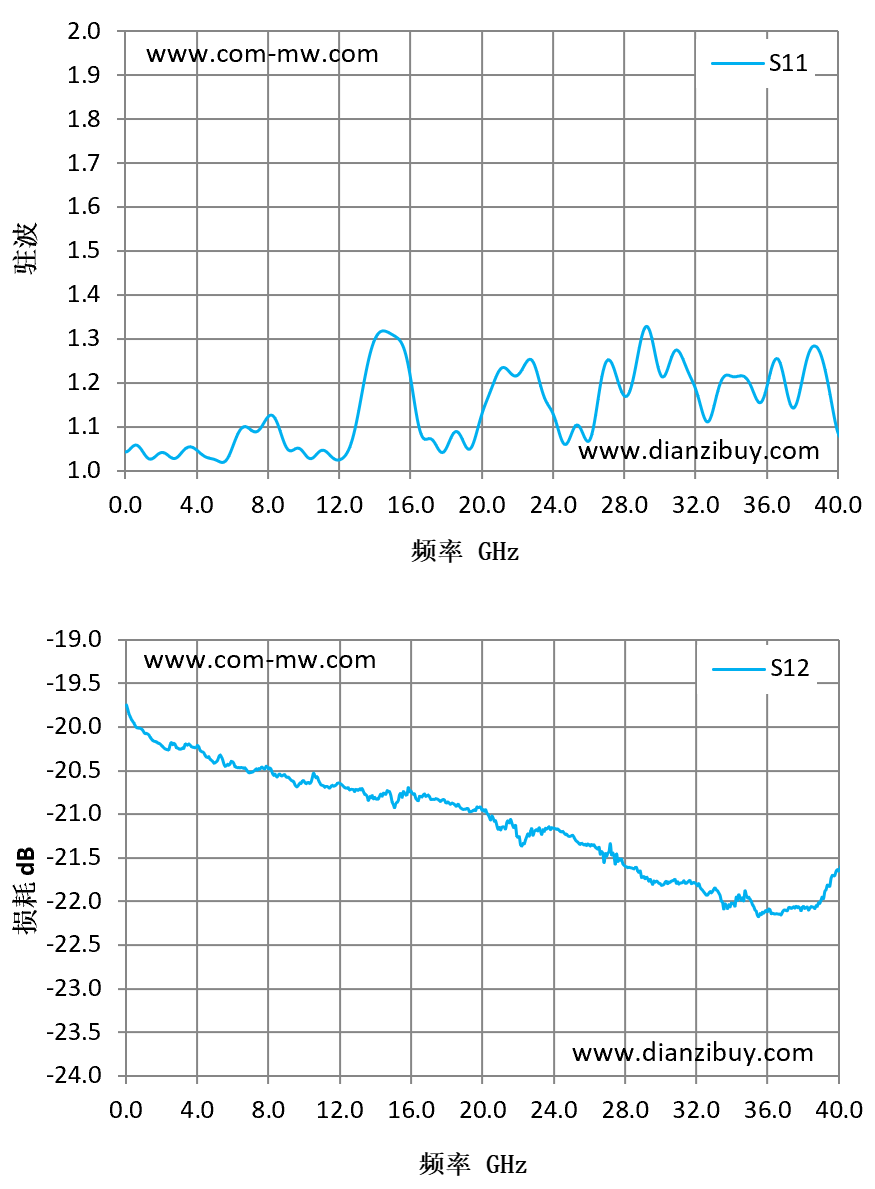

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 0.01 | 1.04 | -19.75 |
| 2.86 | 1.03 | -20.24 |
| 5.71 | 1.02 | -20.43 |
| 8.57 | 1.11 | -20.55 |
| 11.43 | 1.04 | -20.7 |
| 14.29 | 1.32 | -20.77 |
| 17.14 | 1.07 | -20.83 |
| 20 | 1.12 | -20.95 |
| 22.86 | 1.25 | -21.24 |
| 25.71 | 1.08 | -21.35 |
| 28.57 | 1.22 | -21.61 |
| 31.43 | 1.25 | -21.79 |
| 34.29 | 1.21 | -21.95 |
| 37.14 | 1.19 | -22.1 |
| 40 | 1.09 | -21.65 |
提供技术要求，工程师 1 个工作日内响应。
