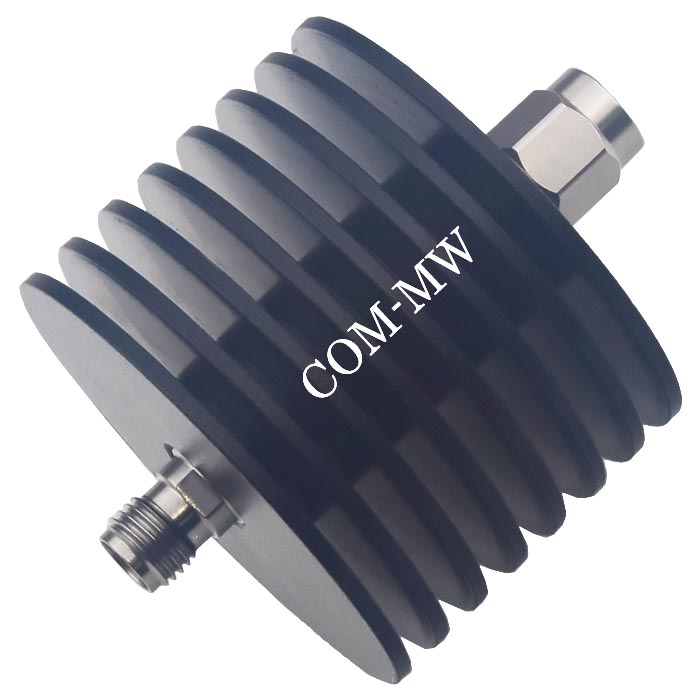

工作频率 DC~8GHz, 衰减度 20dB, 20W, 50Ω, SMA-JK
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 8 | GHz |
| 衰减度 | 19.4 | 20 | 20.6 | dB |
| 驻波比 | 1.2 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -45~+85℃设计保证 |
| 其它 | SMA-J输入 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;
2、小功率衰减器没有输入输出方向,也不会标识方向,当大功率衰减器有输入输出端口标识时,一定要按指定的方向连接设备,否则衰减器可能会烧毁。

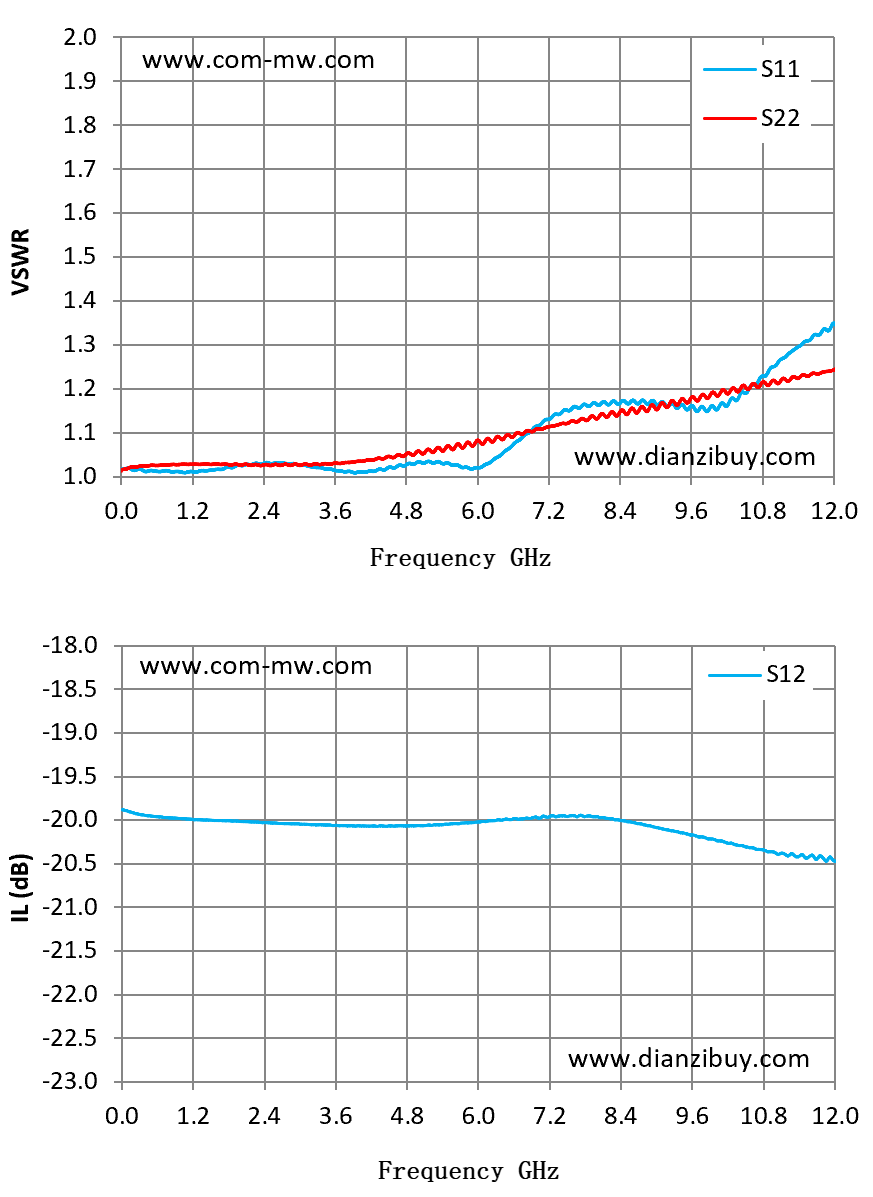

| Frequency GHz | S21 IL dB | S11 VSWR | S22 VSWR |
| 0.00 | -19.88 | 1.02 | 1.01 |
| 0.86 | -19.98 | 1.01 | 1.03 |
| 1.71 | -19.99 | 1.02 | 1.03 |
| 2.57 | -20.03 | 1.03 | 1.03 |
| 3.43 | -20.04 | 1.02 | 1.03 |
| 4.29 | -20.06 | 1.01 | 1.04 |
| 5.14 | -20.07 | 1.03 | 1.06 |
| 6.00 | -20.00 | 1.02 | 1.08 |
| 6.86 | -19.96 | 1.10 | 1.11 |
| 7.71 | -19.96 | 1.16 | 1.13 |
| 8.57 | -20.03 | 1.17 | 1.15 |
| 9.43 | -20.13 | 1.16 | 1.18 |
| 10.29 | -20.30 | 1.18 | 1.20 |
| 11.14 | -20.44 | 1.27 | 1.22 |
| 12.00 | -20.27 | 1.35 | 1.24 |




提供技术要求,工程师 1 个工作日内响应。
