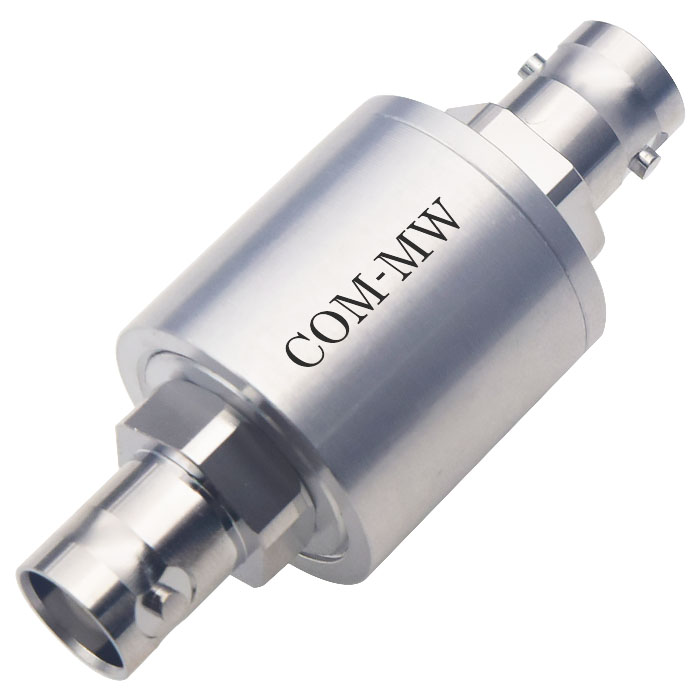

工作频率DC~4GHz, 衰减度20dB, 功率容量5W, 阻抗50Ω, BNC-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 4 | GHz |
| 衰减度 | 19 | 20 | 21 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 5W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | BNC-F |
| 表面 | 白色 |
| 工作温度 | -40~+70℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

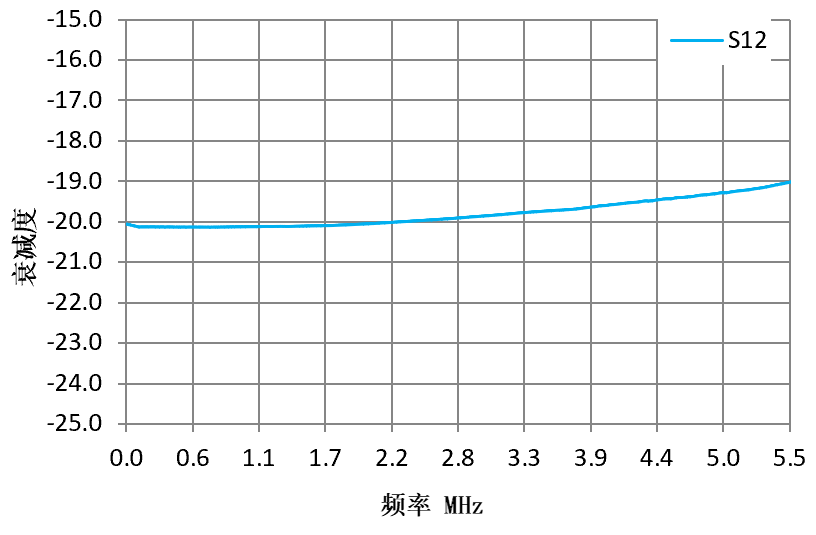

| 频率 GHz | S11 驻波 | S12 衰减度 |
|---|---|---|
| 0.01 | 1.07 | -20.06 |
| 0.39 | 1.03 | -20.13 |
| 0.79 | 1.04 | -20.13 |
| 1.18 | 1.05 | -20.12 |
| 1.57 | 1.06 | -20.1 |
| 1.96 | 1.06 | -20.06 |
| 2.36 | 1.06 | -19.99 |
| 2.75 | 1.04 | -19.91 |
| 3.14 | 1.03 | -19.82 |
| 3.54 | 1 | -19.72 |
| 3.93 | 1.03 | -19.61 |
| 4.32 | 1.08 | -19.49 |
| 4.71 | 1.12 | -19.37 |
| 5.11 | 1.17 | -19.23 |
| 5.5 | 1.21 | -19.02 |
