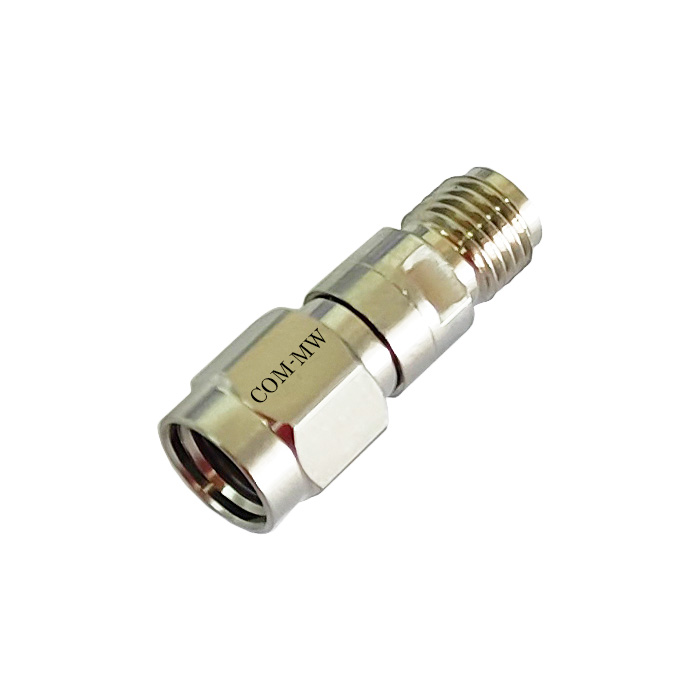

工作频率0~40GHz, 衰减度2dB, 2W, 50Ω, 2.92-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低驻波比。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0 | ~ | 40 | GHz |
| 衰减度 | 2 | dB | ||
| 驻波比 | 1.25 |
| 功率容量 | 2W |
| 阻抗 | 50Ω |

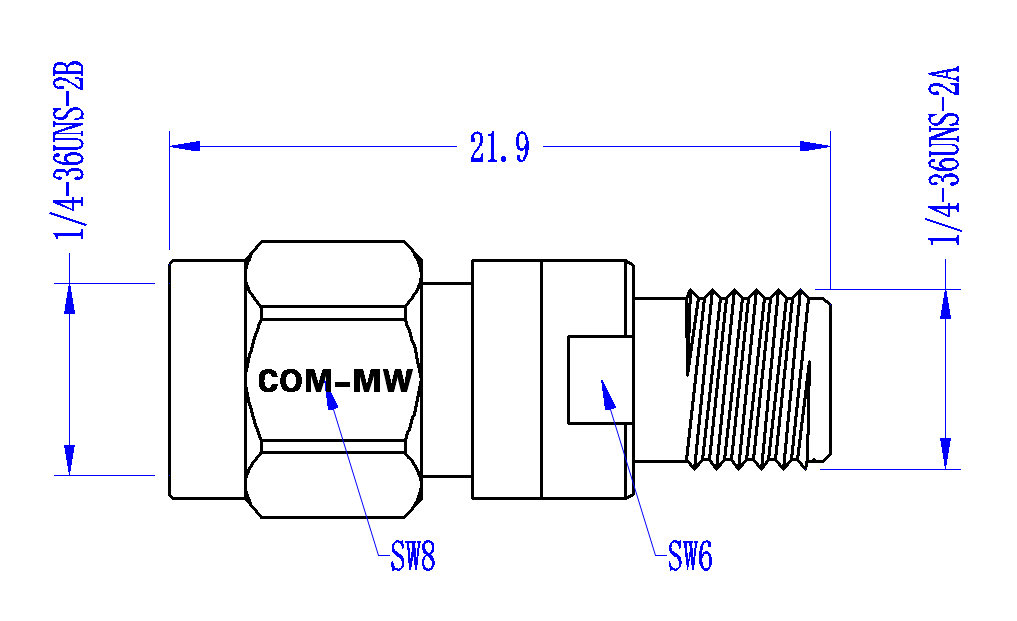

| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 内导体：铍青铜 镀金； 绝缘体：PEI |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

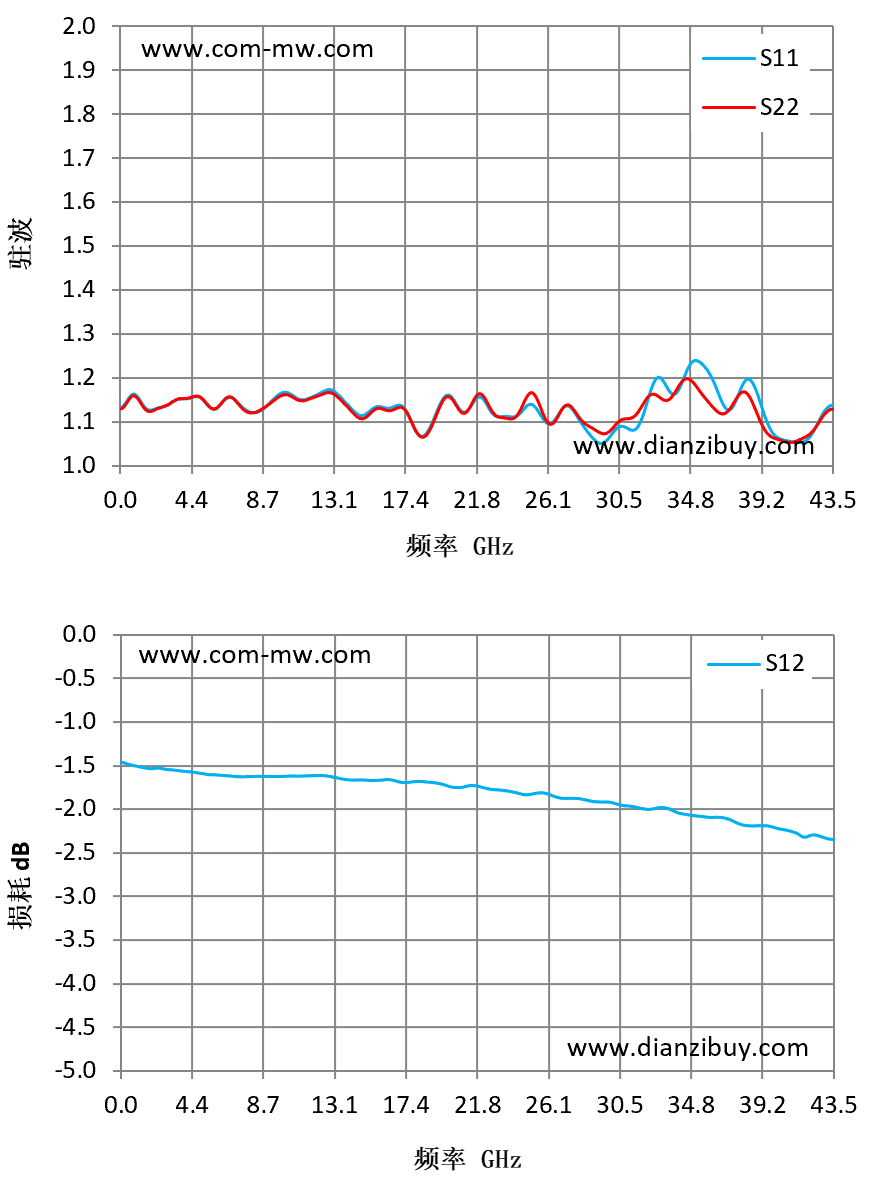

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.13 | 1.13 | -1.46 |
| 3.11 | 1.14 | 1.15 | -1.55 |
| 6.21 | 1.14 | 1.15 | -1.61 |
| 9.32 | 1.15 | 1.15 | -1.63 |
| 12.43 | 1.17 | 1.16 | -1.62 |
| 15.54 | 1.13 | 1.13 | -1.67 |
| 18.64 | 1.07 | 1.07 | -1.69 |
| 21.75 | 1.15 | 1.16 | -1.74 |
| 24.86 | 1.14 | 1.16 | -1.83 |
| 27.96 | 1.11 | 1.11 | -1.88 |
| 31.07 | 1.08 | 1.11 | -1.97 |
| 34.18 | 1.18 | 1.19 | -2.05 |
| 37.29 | 1.13 | 1.13 | -2.13 |
| 40.39 | 1.06 | 1.06 | -2.23 |
| 43.5 | 1.14 | 1.13 | -2.35 |
