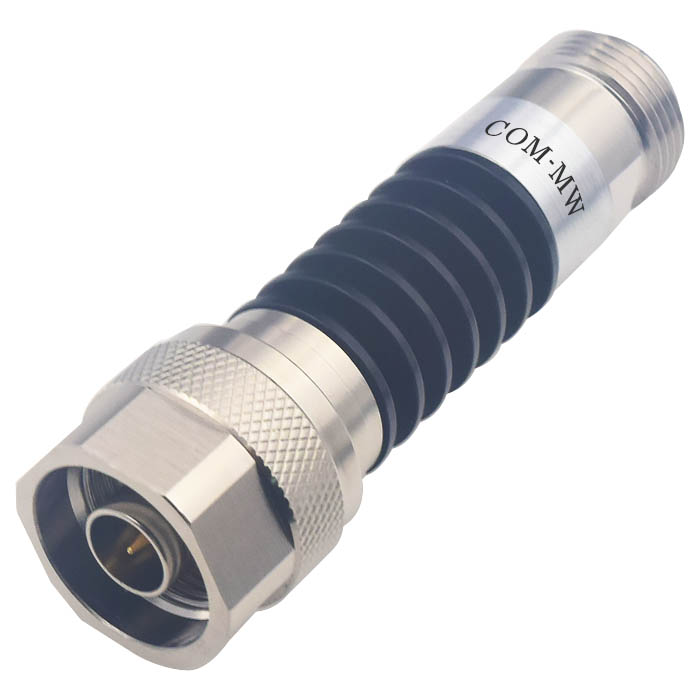

工作频率DC~18GHz, 衰减度30dB, 10W, 50Ω, N -JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 28.8 | 30 | 31.2 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 10W设计保证 |
| 阻抗 | 50Ω |

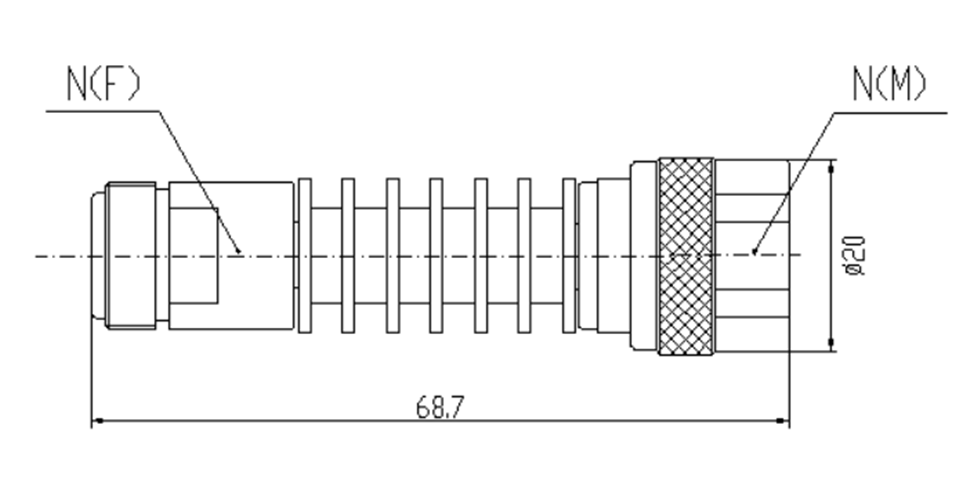

| 接口形式 | N -JK |
| 接口材质 | 外壳铜镀镍 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

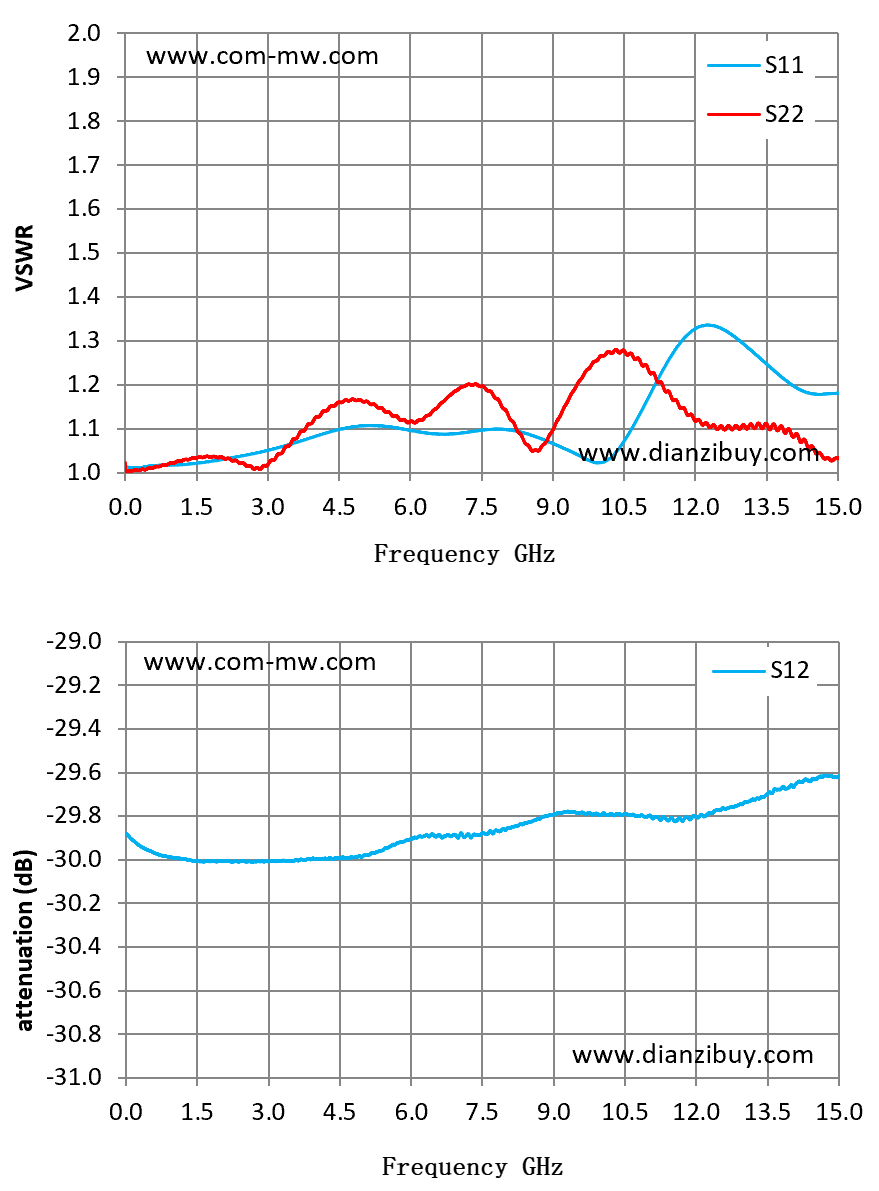

| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 1.07 | 1.02 | 1.03 | -29.99 |
| 2.14 | 1.03 | 1.03 | -30.01 |
| 3.21 | 1.06 | 1.04 | -30 |
| 4.29 | 1.09 | 1.15 | -29.99 |
| 5.36 | 1.11 | 1.15 | -29.96 |
| 6.43 | 1.09 | 1.14 | -29.88 |
| 7.5 | 1.1 | 1.2 | -29.88 |
| 8.57 | 1.08 | 1.05 | -29.82 |
| 9.64 | 1.03 | 1.22 | -29.79 |
| 10.71 | 1.11 | 1.26 | -29.8 |
| 11.79 | 1.31 | 1.14 | -29.8 |
| 12.86 | 1.31 | 1.11 | -29.75 |
| 13.93 | 1.21 | 1.1 | -29.67 |
| 15 | 1.18 | 1.03 | -29.62 |
