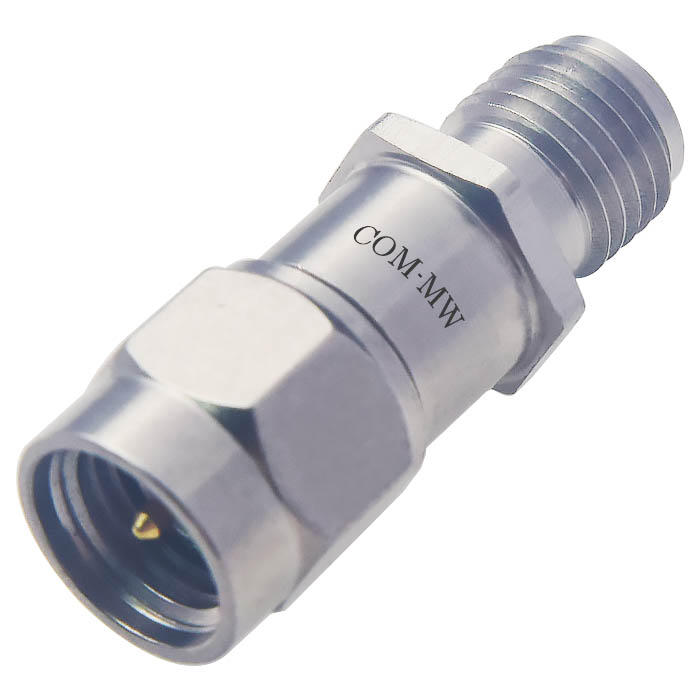

工作频率0~18GHz, 衰减度30dB, 2W, SMA-JK, 替代BW-S30W2+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 29 | 30 | 31 | dB |
| 驻波比 | 1.2 | 1.35 |
| 功率容量 | 2W |
| 阻抗 | 50Ω |

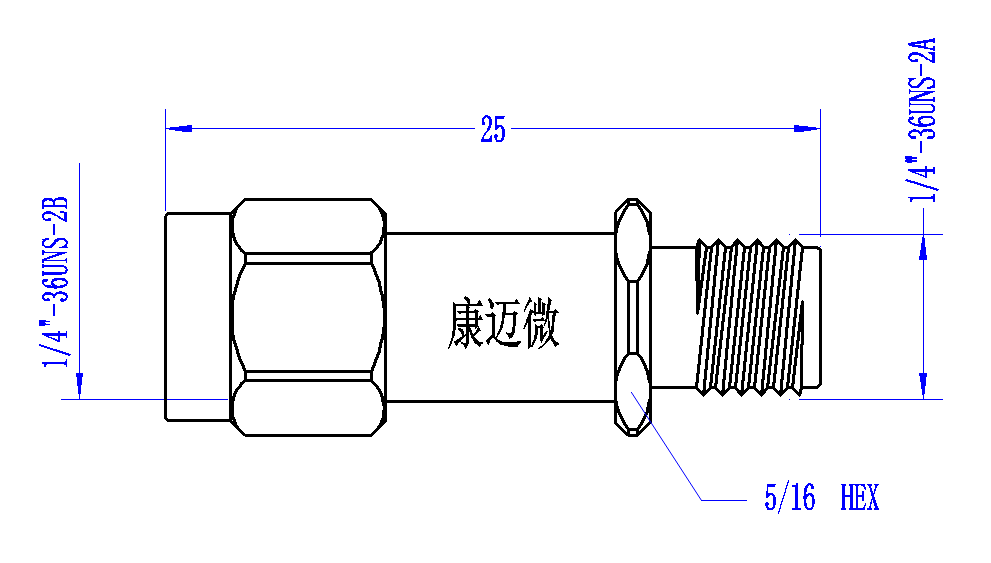

| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 替代BW-S30W2+ |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

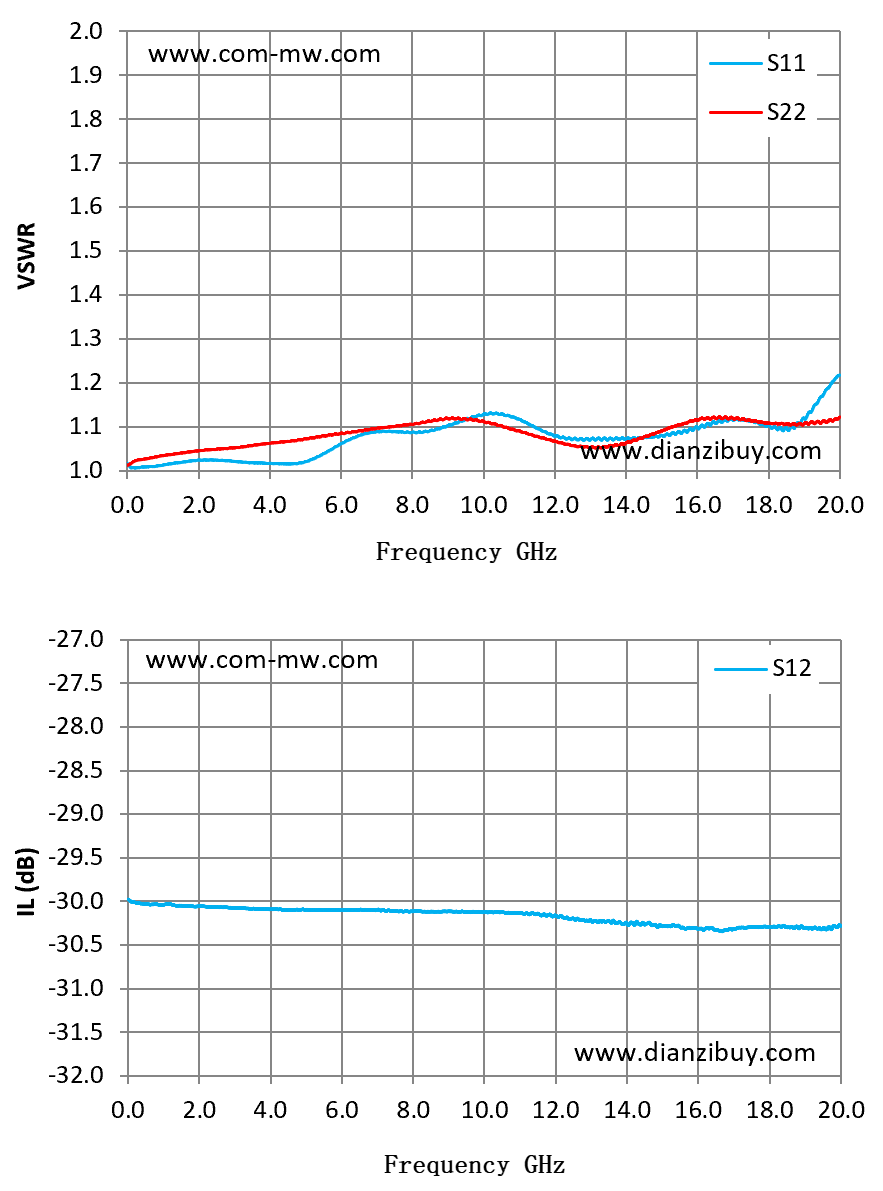

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -30.01 |
| 1.43 | 1.02 | 1.04 | -30.05 |
| 2.86 | 1.02 | 1.05 | -30.07 |
| 4.29 | 1.02 | 1.07 | -30.09 |
| 5.71 | 1.05 | 1.08 | -30.1 |
| 7.14 | 1.09 | 1.1 | -30.1 |
| 8.57 | 1.09 | 1.11 | -30.12 |
| 10 | 1.13 | 1.11 | -30.12 |
| 11.43 | 1.1 | 1.08 | -30.15 |
| 12.86 | 1.07 | 1.05 | -30.22 |
| 14.29 | 1.07 | 1.07 | -30.24 |
| 15.71 | 1.09 | 1.11 | -30.3 |
| 17.14 | 1.12 | 1.12 | -30.3 |
| 18.57 | 1.09 | 1.11 | -30.3 |
| 20 | 1.22 | 1.12 | -30.28 |
提供技术要求，工程师 1 个工作日内响应。
