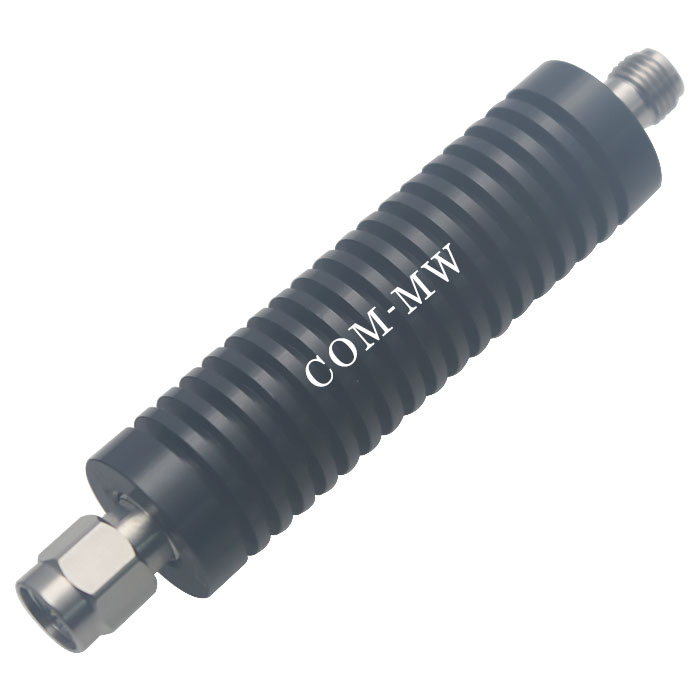

工作频率DC~12.4GHz, 衰减度30dB, 20W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 12.4 | GHz |
| 衰减度 | 29.2 | 30 | 30.8 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。

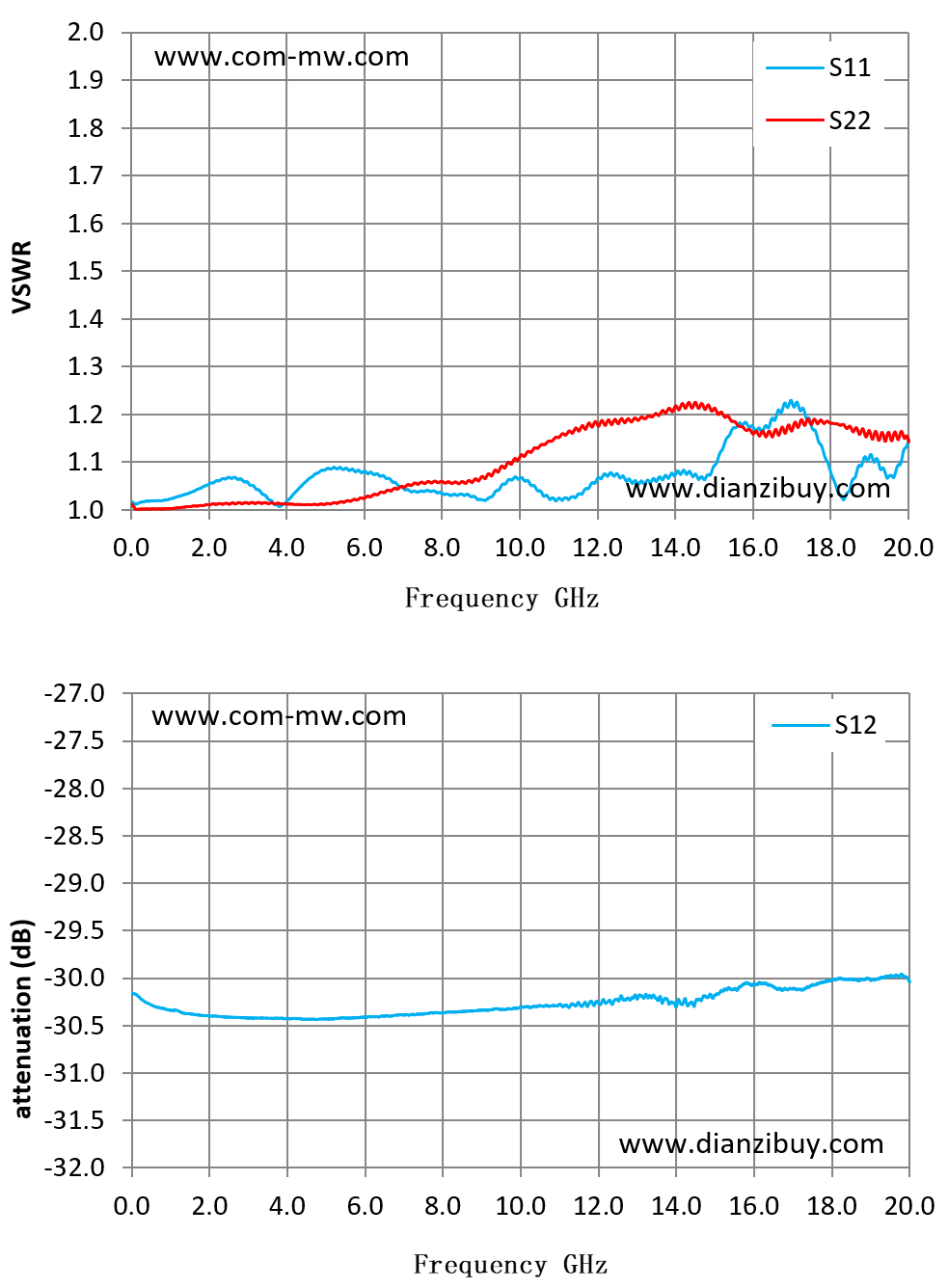

| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
| 0.01 | 1.02 | 1.01 | -30.17 |
| 1.43 | 1.03 | 1.01 | -30.37 |
| 2.86 | 1.06 | 1.01 | -30.42 |
| 4.29 | 1.04 | 1.01 | -30.43 |
| 5.71 | 1.08 | 1.02 | -30.42 |
| 7.14 | 1.04 | 1.05 | -30.39 |
| 8.57 | 1.03 | 1.06 | -30.35 |
| 10 | 1.07 | 1.11 | -30.3 |
| 11.43 | 1.03 | 1.17 | -30.29 |
| 12.86 | 1.06 | 1.19 | -30.21 |
| 14.29 | 1.07 | 1.22 | -30.29 |
| 15.71 | 1.18 | 1.17 | -30.07 |
| 17.14 | 1.22 | 1.17 | -30.12 |
| 18.57 | 1.06 | 1.16 | -30.01 |
| 20 | 1.15 | 1.14 | -30.04 |
