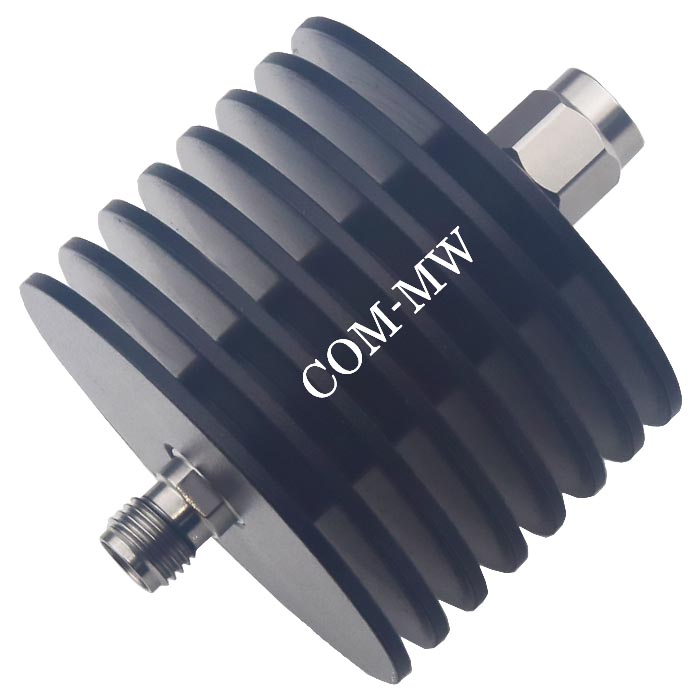

工作频率DC~8GHz, 衰减度30dB, 20W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 8 | GHz |
| 衰减度 | 29.2 | 30 | 30.8 | dB |
| 驻波比 | 1.2 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -45~+85℃设计保证 |
| 其它 | SMA-J输入 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

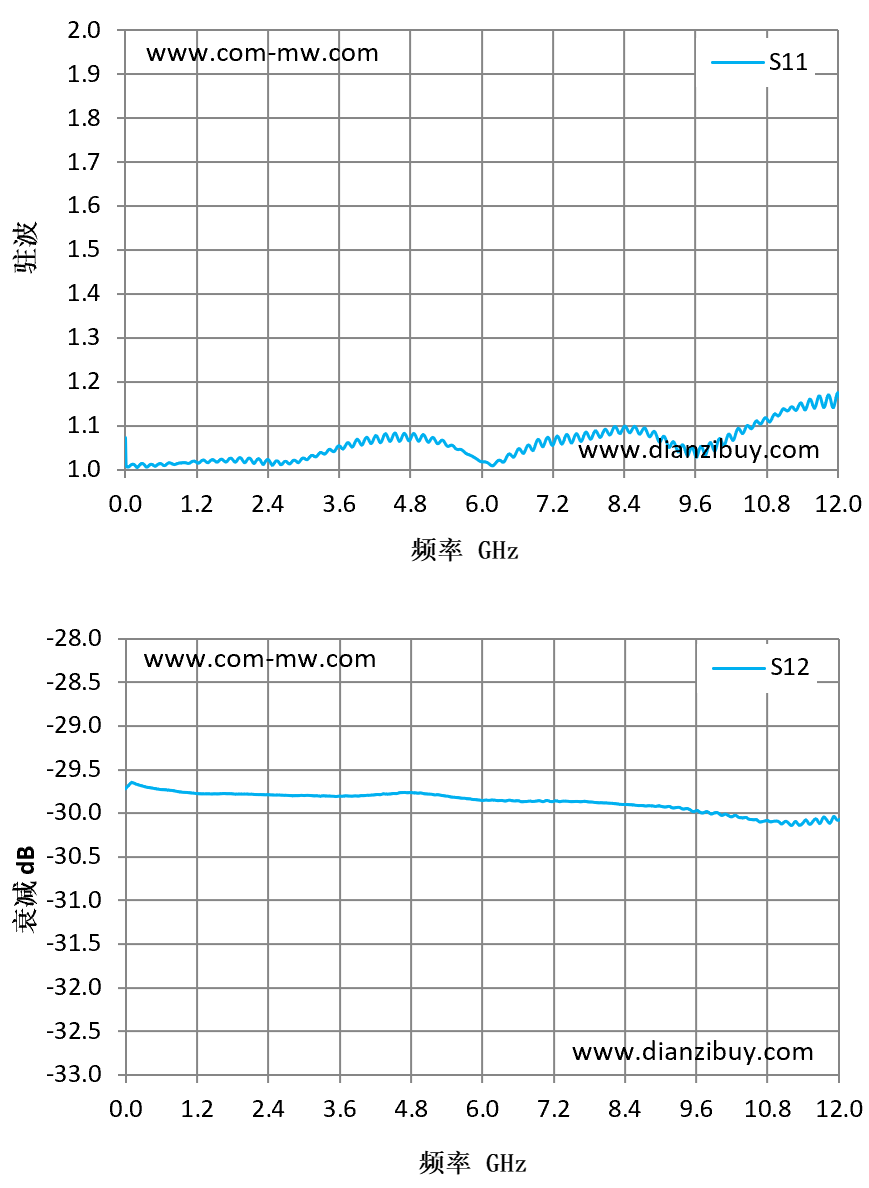

| 频率 GHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1.07 | -29.72 |
| 0.86 | 1.01 | -29.75 |
| 1.71 | 1.02 | -29.78 |
| 2.57 | 1.02 | -29.79 |
| 3.43 | 1.04 | -29.8 |
| 4.29 | 1.06 | -29.79 |
| 5.14 | 1.07 | -29.78 |
| 6 | 1.02 | -29.85 |
| 6.86 | 1.04 | -29.86 |
| 7.71 | 1.07 | -29.86 |
| 8.57 | 1.1 | -29.91 |
| 9.43 | 1.05 | -29.95 |
| 10.29 | 1.08 | -30.03 |
| 11.14 | 1.13 | -30.1 |
| 12 | 1.17 | -30.08 |
提供技术要求，工程师 1 个工作日内响应。
