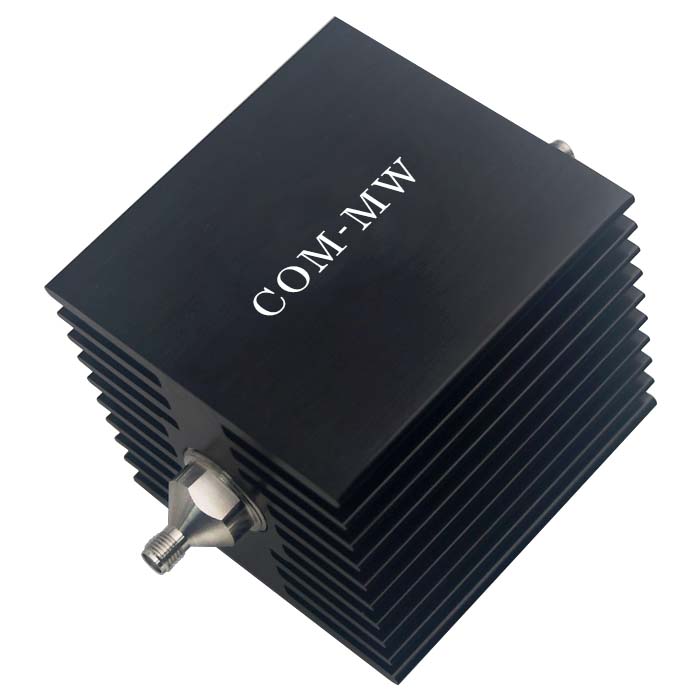

工作频率DC~6GHz, 衰减度30dB, 50W, 50Ω, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6 | GHz |
| 衰减度 | 29 | 30 | 31 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 50W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

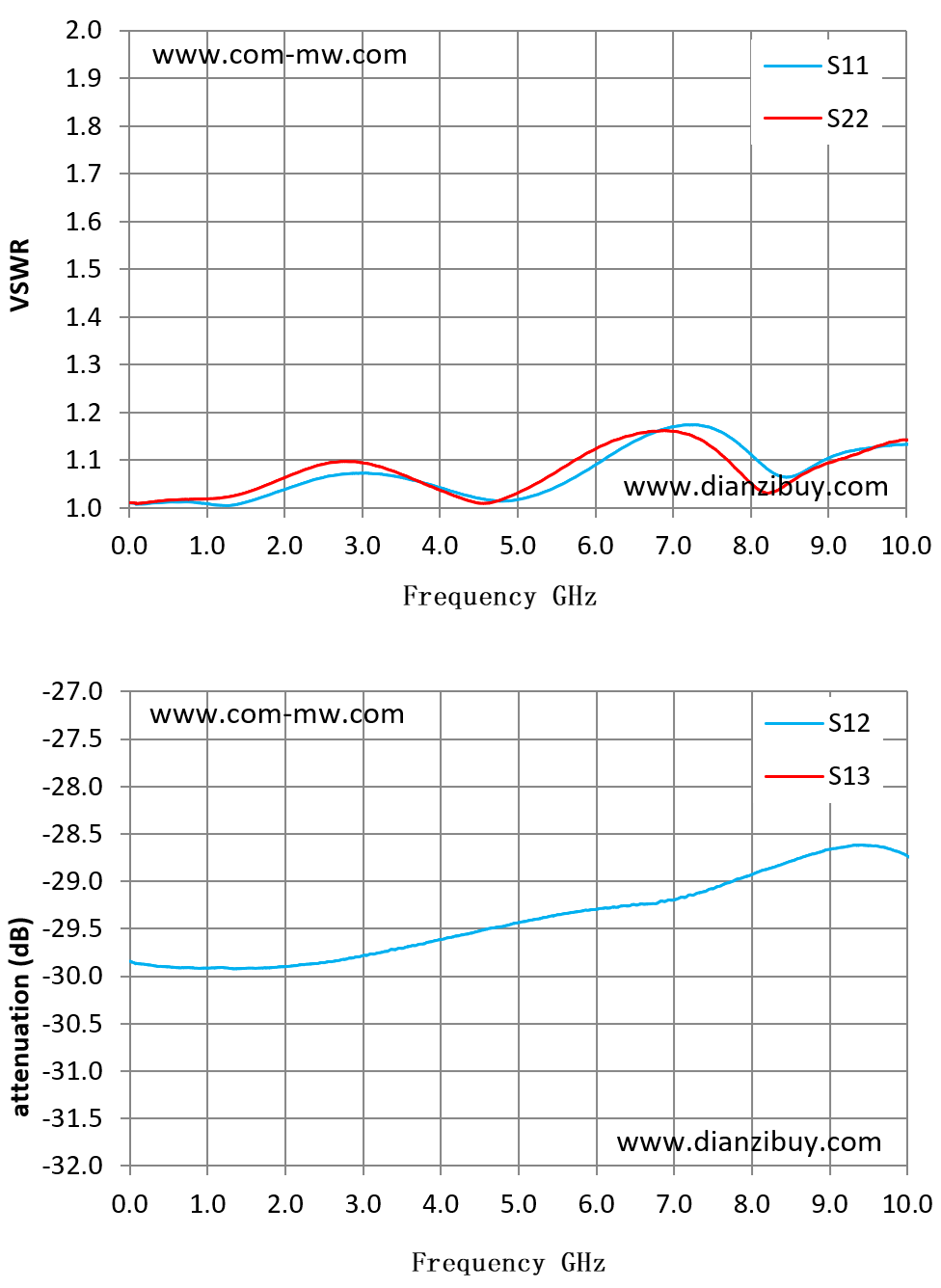

| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -29.84 |
| 0.71 | 1.01 | 1.02 | -29.91 |
| 1.43 | 1.01 | 1.03 | -29.92 |
| 2.14 | 1.05 | 1.07 | -29.89 |
| 2.86 | 1.07 | 1.1 | -29.81 |
| 3.57 | 1.06 | 1.07 | -29.69 |
| 4.29 | 1.03 | 1.02 | -29.56 |
| 5 | 1.02 | 1.03 | -29.43 |
| 5.71 | 1.06 | 1.1 | -29.32 |
| 6.43 | 1.13 | 1.15 | -29.26 |
| 7.14 | 1.17 | 1.16 | -29.17 |
| 7.86 | 1.13 | 1.07 | -28.97 |
| 8.57 | 1.07 | 1.06 | -28.76 |
| 9.29 | 1.12 | 1.11 | -28.62 |
| 10 | 1.13 | 1.14 | -28.73 |
