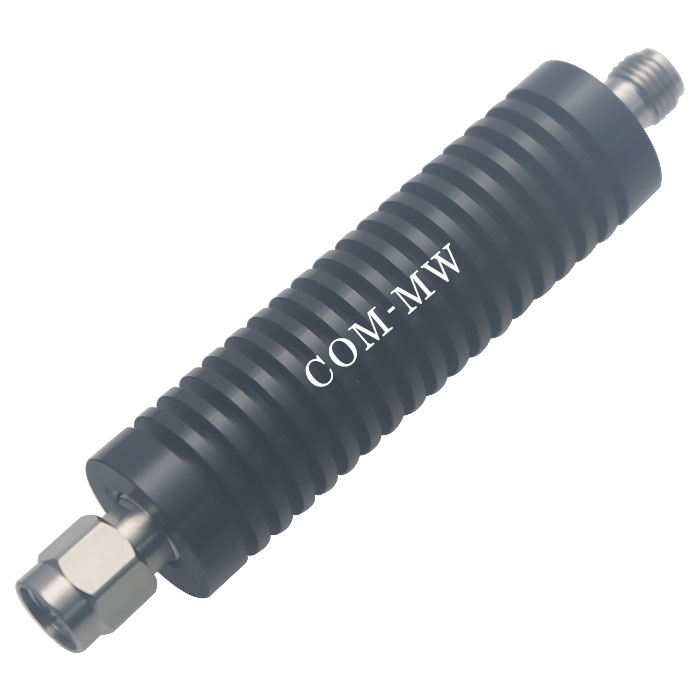

工作频率DC~4GHz, 衰减度3dB, 20W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 4 | GHz |
| 衰减度 | 2.6 | 3 | 3.4 | dB |
| 驻波比 | 1.2 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

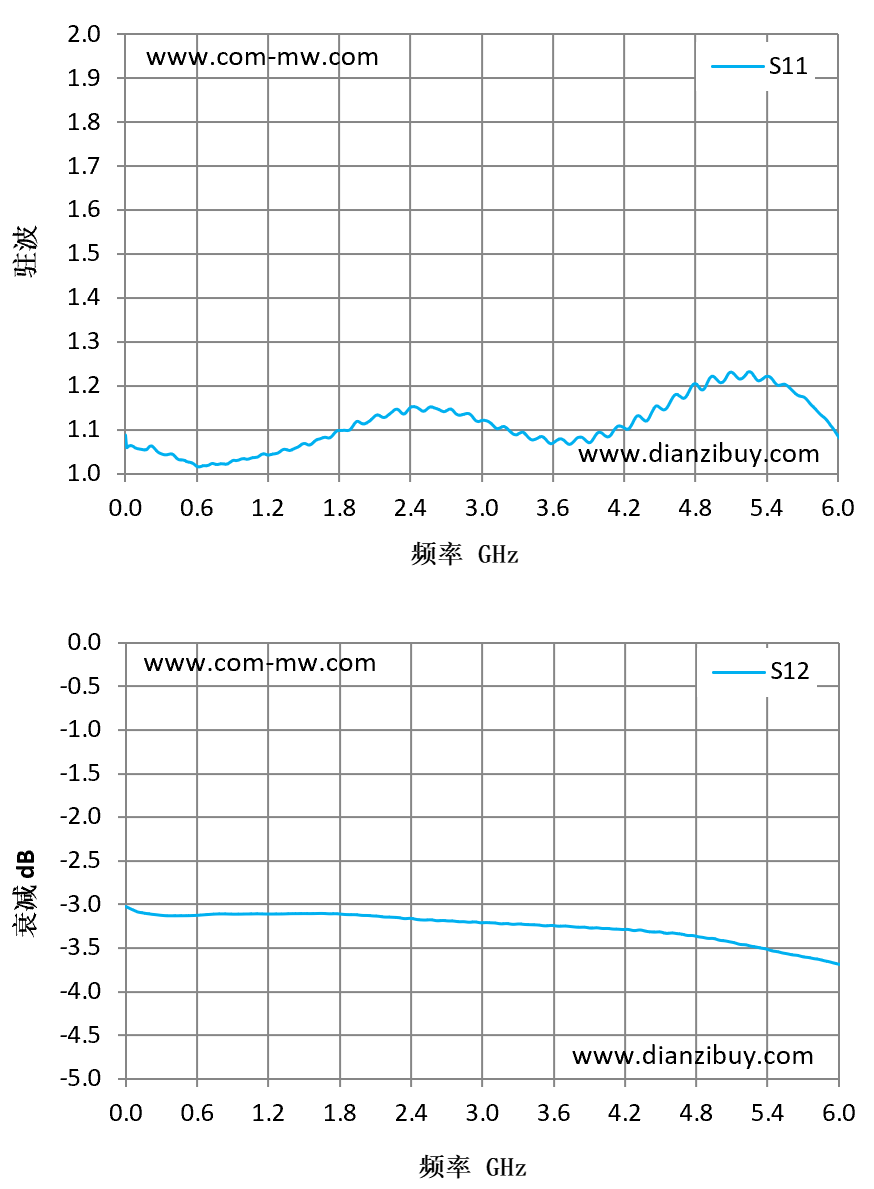

| 频率 GHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1.09 | -3.02 |
| 0.43 | 1.04 | -3.13 |
| 0.86 | 1.02 | -3.11 |
| 1.29 | 1.05 | -3.11 |
| 1.71 | 1.08 | -3.11 |
| 2.14 | 1.13 | -3.14 |
| 2.57 | 1.15 | -3.18 |
| 3 | 1.12 | -3.21 |
| 3.43 | 1.08 | -3.23 |
| 3.86 | 1.08 | -3.26 |
| 4.29 | 1.12 | -3.3 |
| 4.71 | 1.17 | -3.35 |
| 5.14 | 1.22 | -3.44 |
| 5.57 | 1.2 | -3.56 |
| 6 | 1.09 | -3.68 |
