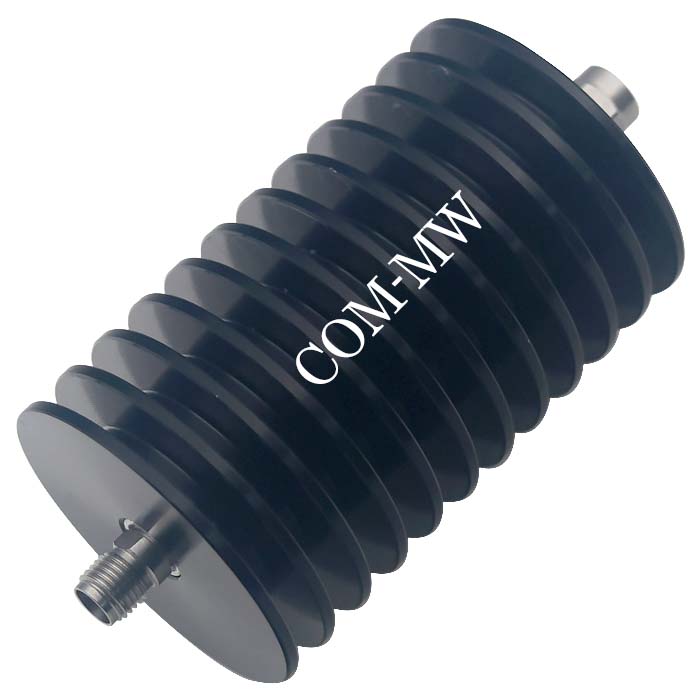

工作频率0~40GHz, 衰减度40dB, 20W, 50Ω, 2.92-MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 衰减度 | 38 | 40 | 42.5 | dB |
| 驻波比 | 1.45 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-MF |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 2.92-J输入 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。

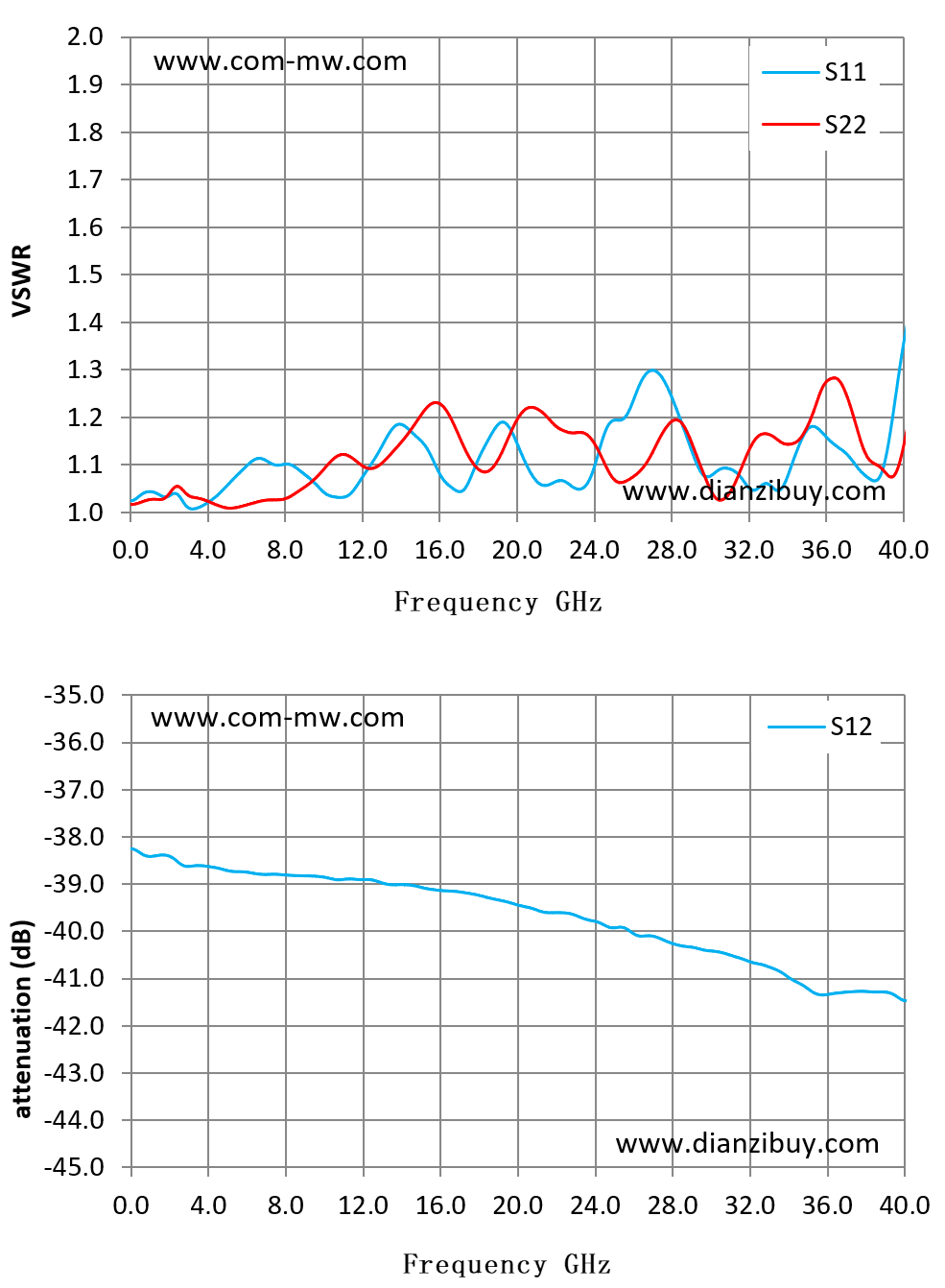

| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
| 0.01 | 1.02 | 1.02 | -38.25 |
| 2.86 | 1.01 | 1.04 | -38.62 |
| 5.71 | 1.09 | 1.01 | -38.73 |
| 8.57 | 1.09 | 1.04 | -38.82 |
| 11.43 | 1.04 | 1.12 | -38.89 |
| 14.29 | 1.18 | 1.16 | -39.01 |
| 17.14 | 1.04 | 1.15 | -39.17 |
| 20 | 1.14 | 1.2 | -39.44 |
| 22.86 | 1.05 | 1.17 | -39.64 |
| 25.71 | 1.21 | 1.07 | -39.97 |
| 28.57 | 1.18 | 1.19 | -40.31 |
| 31.43 | 1.08 | 1.07 | -40.56 |
| 34.29 | 1.11 | 1.14 | -41.05 |
| 37.14 | 1.12 | 1.24 | -41.28 |
| 40 | 1.35 | 1.14 | -41.46 |
