工作频率DC~4GHz, 衰减度40dB, 功率容量50W, 阻抗50Ω, N -JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 4 | GHz |
| 衰减度 | 39.5 | 40 | 40.5 | dB |
| 驻波比 | 1.25 |
| 功率容量 | 50W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 外壳铜 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

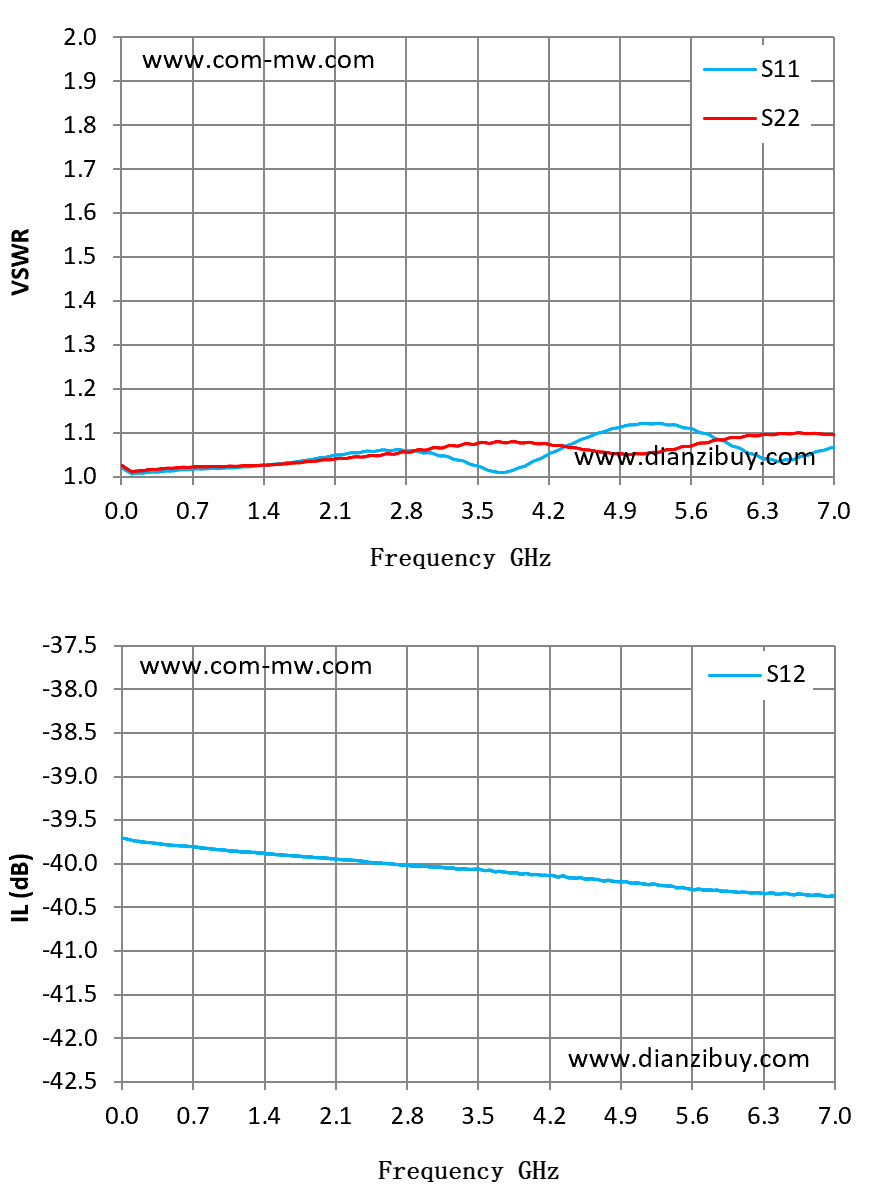

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.5 | 1.01 | 1.02 | -39.79 |
| 1 | 1.02 | 1.02 | -39.84 |
| 1.5 | 1.03 | 1.03 | -39.89 |
| 2 | 1.04 | 1.04 | -39.93 |
| 2.5 | 1.06 | 1.05 | -39.99 |
| 3 | 1.05 | 1.06 | -40.03 |
| 3.5 | 1.02 | 1.08 | -40.06 |
| 4 | 1.03 | 1.08 | -40.12 |
| 4.5 | 1.08 | 1.06 | -40.16 |
| 5 | 1.12 | 1.05 | -40.22 |
| 5.5 | 1.11 | 1.07 | -40.27 |
| 6 | 1.07 | 1.09 | -40.32 |
| 6.5 | 1.04 | 1.1 | -40.34 |
| 7 | 1.07 | 1.1 | -40.37 |
提供技术要求，工程师 1 个工作日内响应。
