工作频率 DC~8.5GHz, 衰减度 40dB, 500W, 50Ω, N -JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 8.5 | GHz |
| 衰减度 | 38.9 | 40 | 41.1 | dB |
| 驻波比 | 1.4 |
| 功率容量 | 500W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。

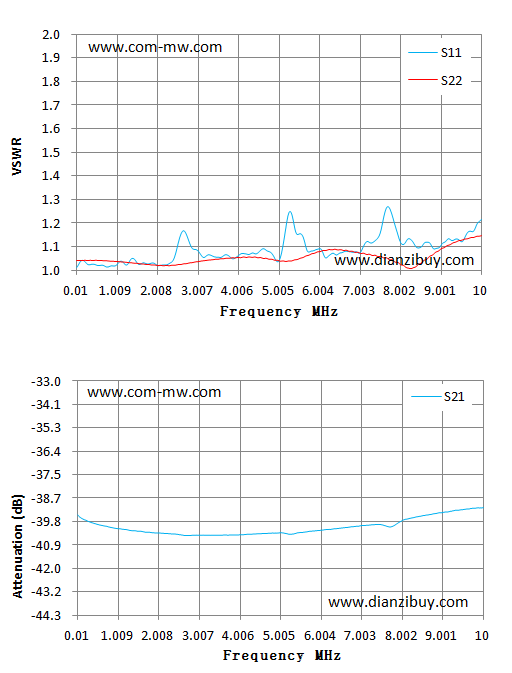

| Frequency MHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.01 | 1.04 | -39.46 |
| 1.00 | 1.02 | 1.04 | -40.14 |
| 1.00 | 1.02 | 1.04 | -40.14 |
| 2.00 | 1.02 | 1.02 | -40.35 |
| 3.00 | 1.08 | 1.04 | -40.46 |
| 3.00 | 1.08 | 1.04 | -40.46 |
| 4.00 | 1.06 | 1.06 | -40.44 |
| 5.00 | 1.04 | 1.04 | -40.34 |
| 5.00 | 1.04 | 1.04 | -40.34 |
| 6.00 | 1.09 | 1.08 | -40.21 |
| 7.00 | 1.07 | 1.07 | -39.98 |
| 7.00 | 1.07 | 1.07 | -39.98 |
| 8.00 | 1.12 | 1.03 | -39.74 |
| 9.00 | 1.11 | 1.09 | -39.35 |
| 10.00 | 1.22 | 1.15 | -39.11 |
