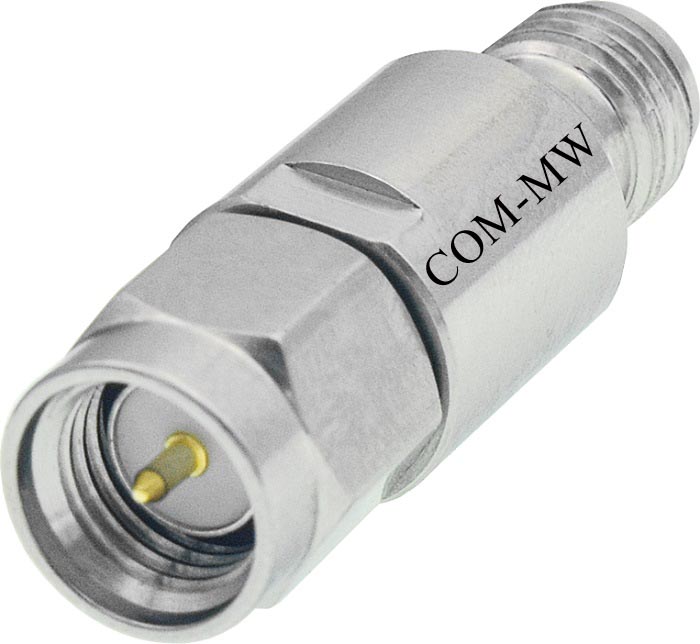

工作频率DC~18GHz, 衰减度4dB, 2W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 3.2 | 4 | 4.8 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 2W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 工作温度 | -45~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

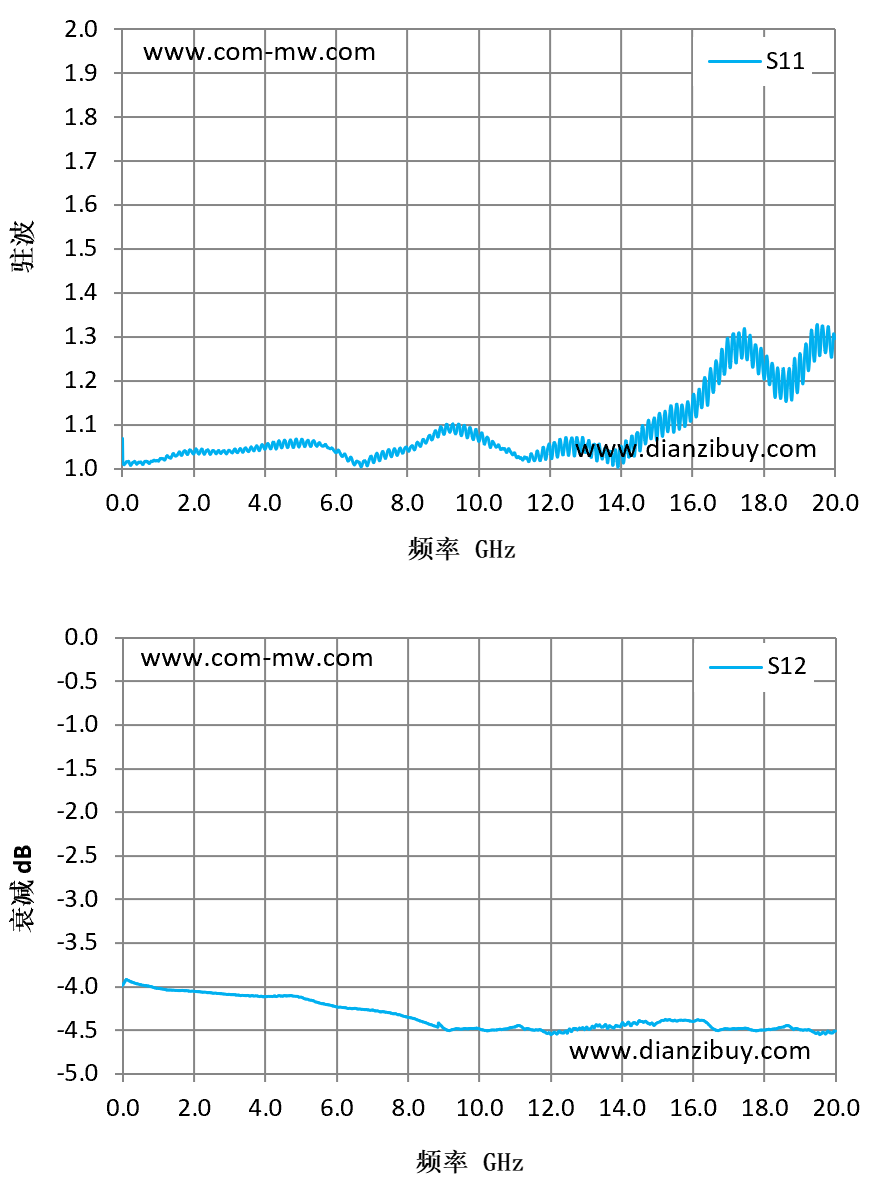

| 频率 GHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1.07 | -3.99 |
| 1.43 | 1.03 | -4.04 |
| 2.86 | 1.04 | -4.08 |
| 4.29 | 1.05 | -4.1 |
| 5.71 | 1.06 | -4.2 |
| 7.14 | 1.03 | -4.28 |
| 8.57 | 1.07 | -4.42 |
| 10 | 1.07 | -4.66 |
| 11.43 | 1.02 | -4.69 |
| 12.86 | 1.03 | -4.48 |
| 14.29 | 1.06 | -4.44 |
| 15.71 | 1.14 | -4.38 |
| 17.14 | 1.3 | -4.48 |
| 18.57 | 1.23 | -4.46 |
| 20 | 1.3 | -4.51 |
