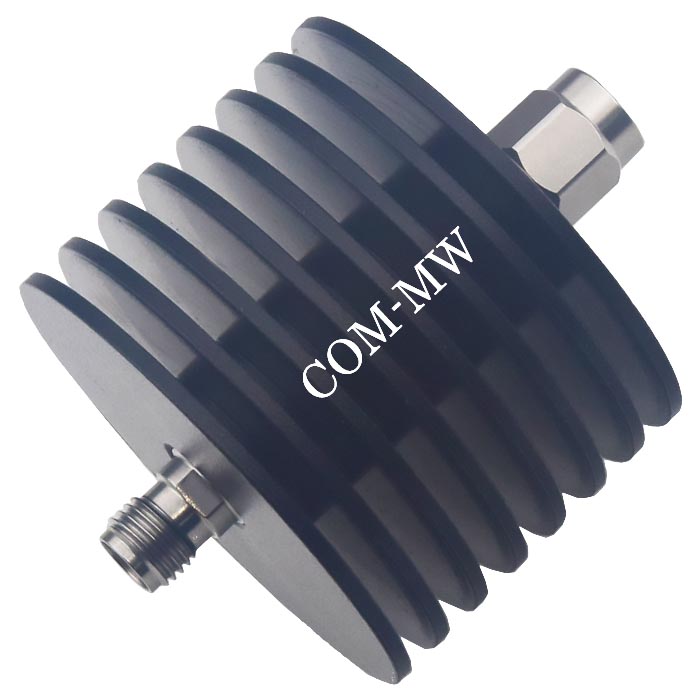

工作频率DC~8GHz, 衰减度6dB, 20W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 8 | GHz |
| 衰减度 | 5.5 | 6 | 6.5 | dB |
| 驻波比 | 1.2 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -45~+85℃设计保证 |
| 其它 | SMA-J输入 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

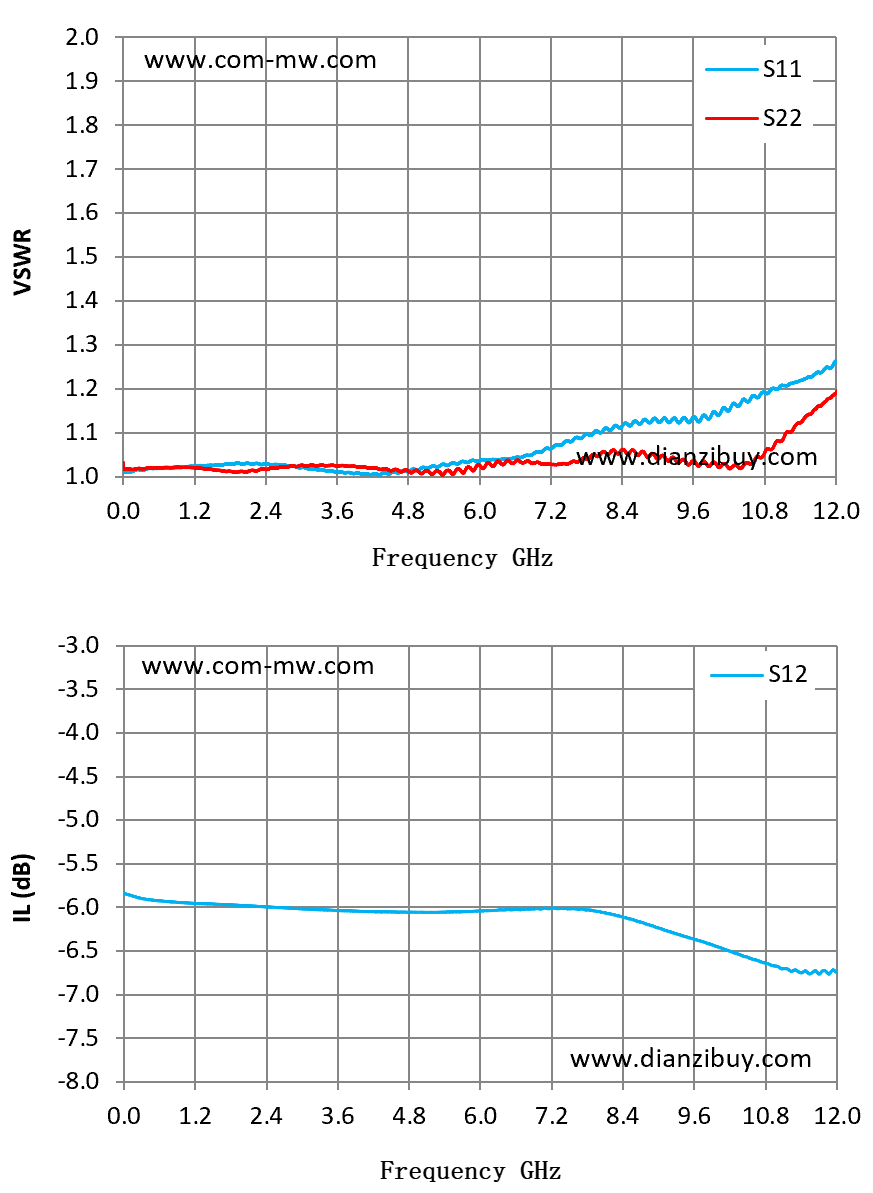

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -5.91 |
| 0.86 | 1.02 | 1.02 | -5.94 |
| 1.71 | 1.03 | 1.01 | -5.97 |
| 2.57 | 1.03 | 1.02 | -6 |
| 3.43 | 1.01 | 1.03 | -6.03 |
| 4.29 | 1.01 | 1.02 | -6.05 |
| 5.14 | 1.02 | 1.01 | -6.06 |
| 6 | 1.04 | 1.03 | -6.04 |
| 6.86 | 1.05 | 1.03 | -6.02 |
| 7.71 | 1.09 | 1.04 | -6.02 |
| 8.57 | 1.12 | 1.06 | -6.14 |
| 9.43 | 1.13 | 1.04 | -6.33 |
| 10.29 | 1.17 | 1.03 | -6.53 |
| 11.14 | 1.21 | 1.09 | -6.7 |
| 12 | 1.26 | 1.19 | -6.74 |
