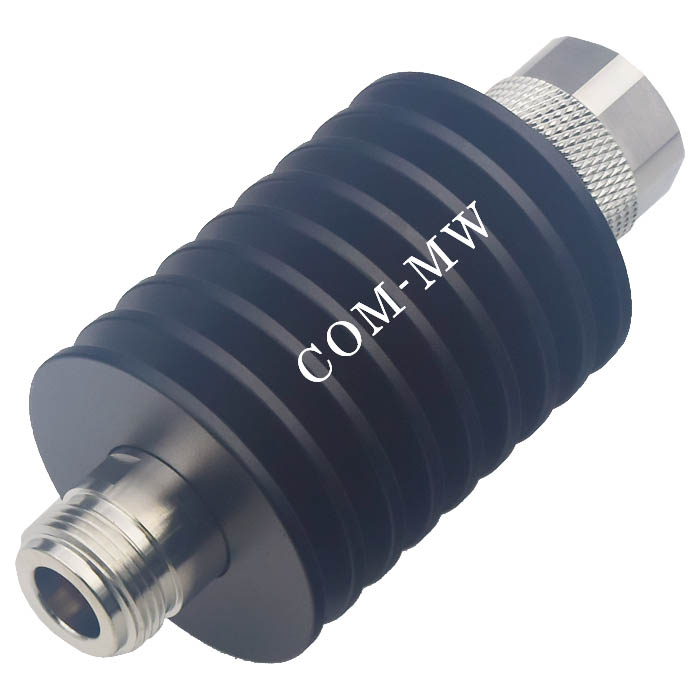

工作频率 DC~8GHz, 衰减度 6dB, 20W, 50Ω, N -JK
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 8 | GHz |
| 衰减度 | 5.5 | 6 | 6.5 | dB |
| 驻波比 | 1.25 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 外壳铜镀镍 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;
2、小功率衰减器没有输入输出方向,也不会标识方向,当大功率衰减器有输入输出端口标识时,一定要按指定的方向连接设备,否则衰减器可能会烧毁。

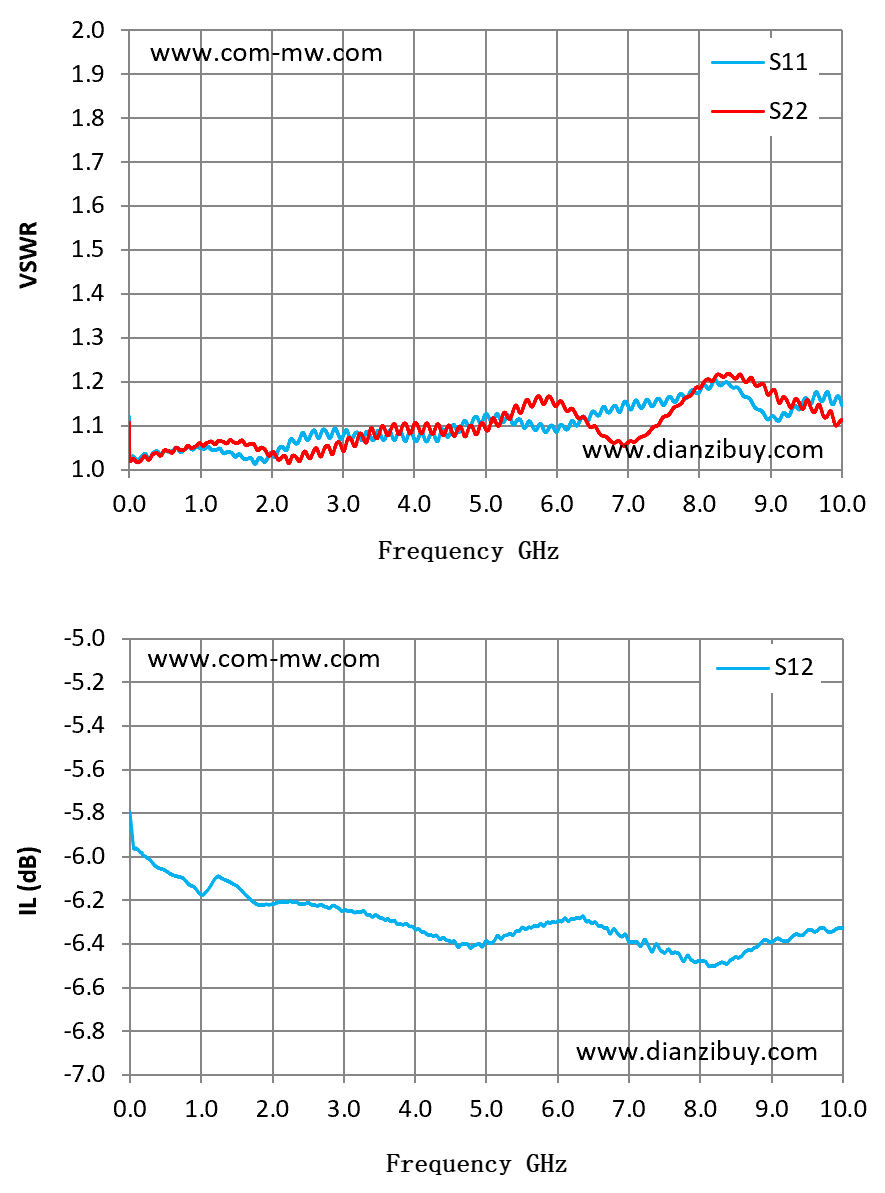

| Frequency GHz | S21 IL dB | S11 VSWR | S22 VSWR |
| 0.00 | -5.69 | 1.12 | 1.11 |
| 0.71 | -6.12 | 1.04 | 1.04 |
| 1.43 | -6.16 | 1.04 | 1.07 |
| 2.14 | -6.21 | 1.05 | 1.03 |
| 2.86 | -6.24 | 1.09 | 1.04 |
| 3.57 | -6.29 | 1.07 | 1.10 |
| 4.29 | -6.38 | 1.08 | 1.09 |
| 5.00 | -6.42 | 1.13 | 1.09 |
| 5.71 | -6.30 | 1.09 | 1.16 |
| 6.43 | -6.33 | 1.11 | 1.11 |
| 7.14 | -6.40 | 1.15 | 1.07 |
| 7.86 | -6.55 | 1.17 | 1.17 |
| 8.57 | -6.50 | 1.18 | 1.22 |
| 9.29 | -6.36 | 1.13 | 1.14 |
| 10.00 | -6.39 | 1.15 | 1.11 |
提供技术要求,工程师 1 个工作日内响应。
