产品类目 电缆组件
DCA8-NM3000SM4.2-1686 电缆组件
电缆组件

电缆组件 DCA8-NM3000SM4.2-1686

DC~12GHz, 半柔, 3000mm, N-M or J, SMA-M or J

型号
DCA8-NM3000SM4.2-1686
库存
该商品有现货 68 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
191 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗6.66dB
驻波1.201.35

其它参数

电缆类别半柔
长度3000mm
接口一N-M or J
接口二SMA-M or J
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

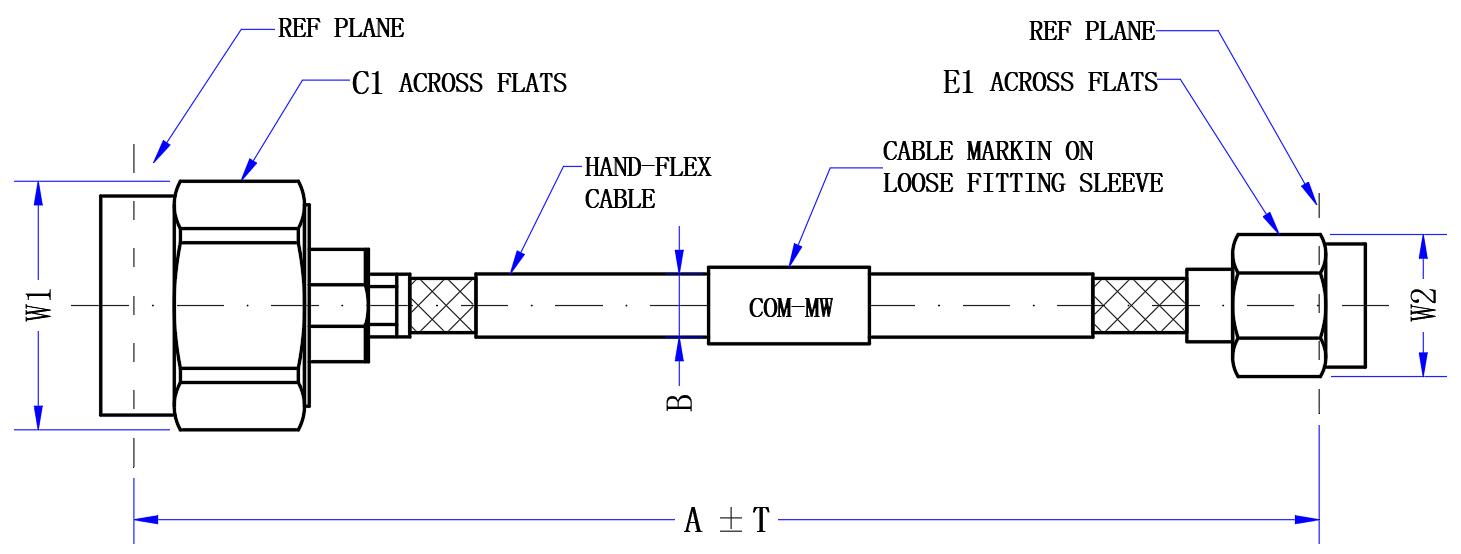

外形结构图

外形尺寸(mm)

A3000mm
B4.2mm
T50mm

典型功率曲线图

参考实物图

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
0.00-0.101.011.01
0.93-1.261.031.01
1.86-1.811.031.02
2.79-2.251.011.01
3.71-2.631.031.01
4.64-2.981.051.01
5.57-3.281.091.03
6.50-3.561.111.03
7.43-3.831.061.05
8.36-4.071.041.06
9.29-4.321.081.06
10.21-4.571.051.06
11.14-4.801.071.07
12.07-5.021.101.03
13.00-5.271.111.06

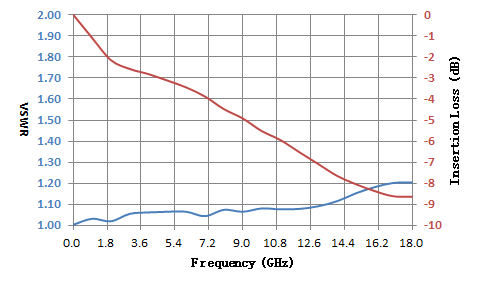

典型测试曲线图

电缆结构图

注意事项

静态转弯半径24mm
动态转为半径42mm
