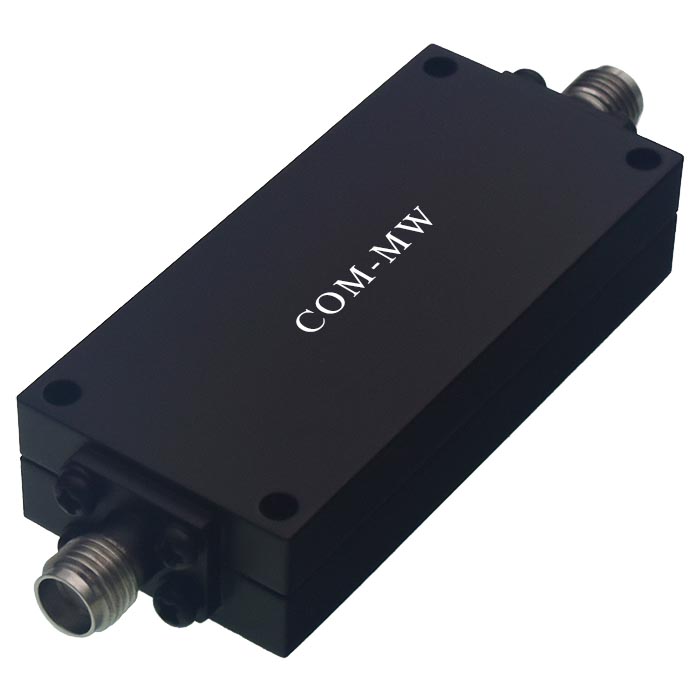

通带频率 1~12GHz, DC-800MHz≥50dB, 915MHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1 | ~ | 12 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 50 | dB | ||
| 带外抑制 | 915 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

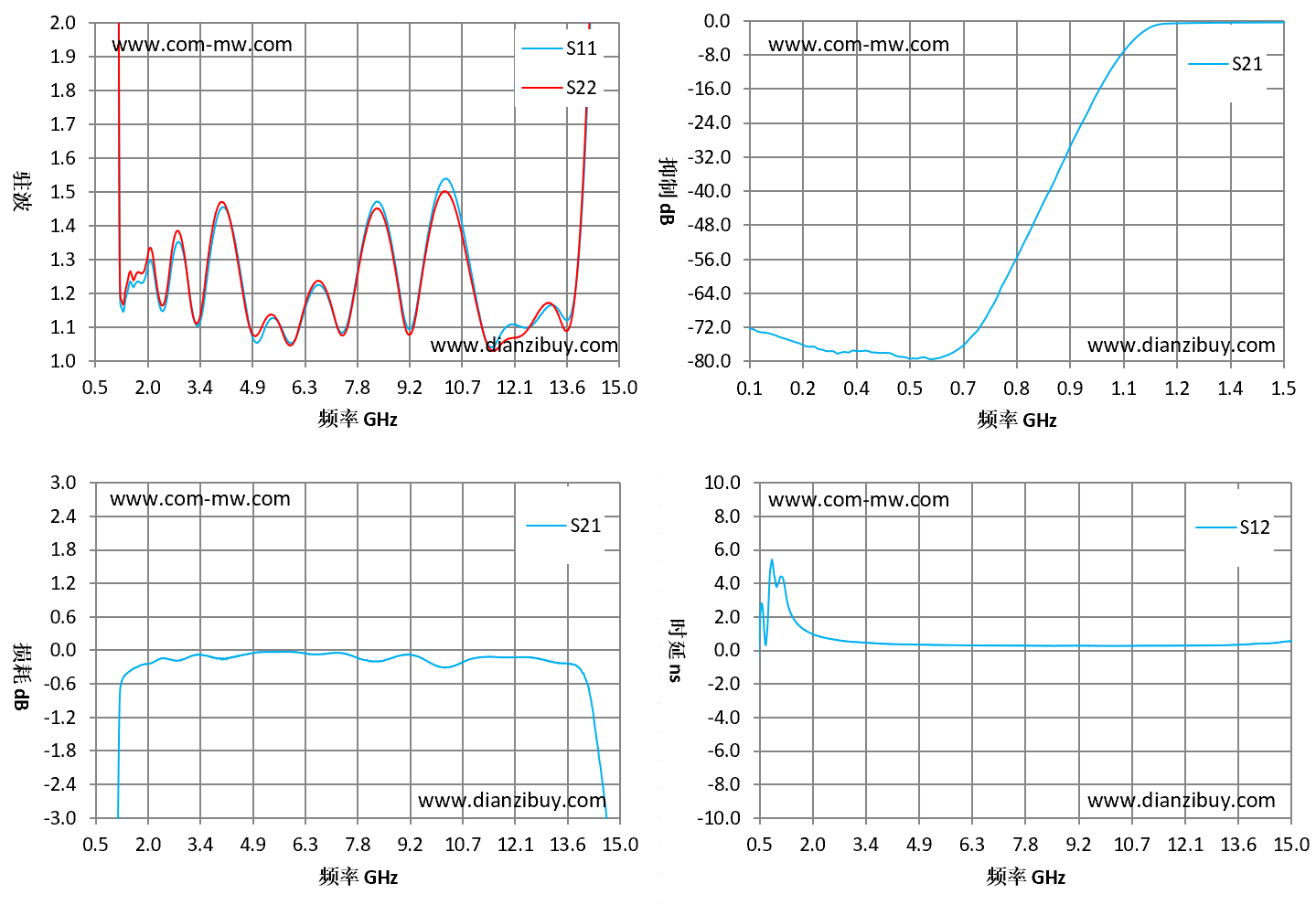

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 0.5 | 816.01 | 446.31 | -78.88 | 1.36 |
| 1.2 | 1.16 | 1.18 | -0.61 | 3.58 |
| 1.54 | 1.22 | 1.24 | -0.33 | 1.56 |
| 2.57 | 1.25 | 1.29 | -0.16 | 0.63 |
| 3.61 | 1.26 | 1.3 | -0.1 | 0.43 |
| 4.64 | 1.18 | 1.16 | -0.07 | 0.35 |
| 5.68 | 1.09 | 1.08 | -0.03 | 0.31 |
| 6.71 | 1.22 | 1.24 | -0.07 | 0.29 |
| 7.75 | 1.27 | 1.25 | -0.13 | 0.28 |
| 8.79 | 1.29 | 1.27 | -0.12 | 0.27 |
| 9.82 | 1.44 | 1.42 | -0.25 | 0.27 |
| 10.86 | 1.28 | 1.26 | -0.16 | 0.27 |
| 11.89 | 1.1 | 1.06 | -0.12 | 0.28 |
| 12.93 | 1.15 | 1.17 | -0.18 | 0.3 |
| 13.96 | 1.45 | 1.48 | -0.4 | 0.38 |
| 15 | 6.86 | 7.13 | -6.03 | 0.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
