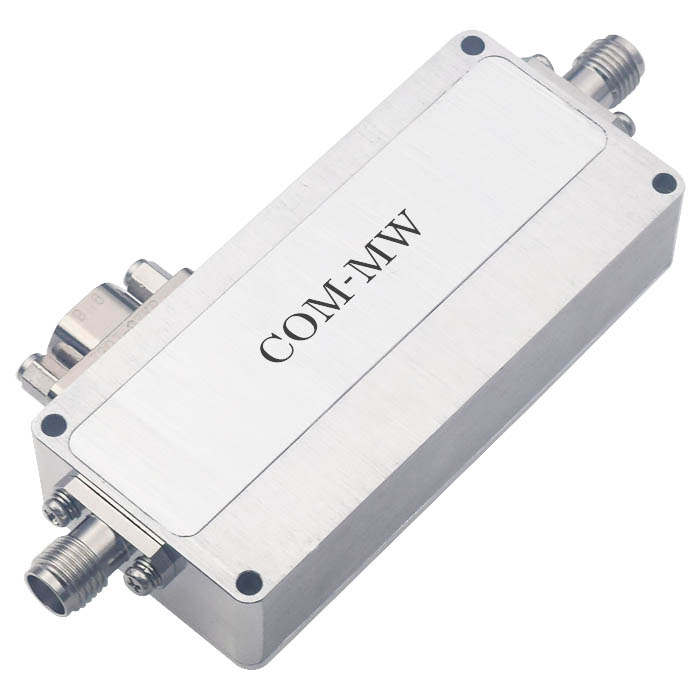

0.1~40GHz, 衰减范围0~90dB, 步进1dB, 0.5W, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 40 | GHz |
| 衰减范围 | 0 | ~ | 90 | dB |
| 插入损耗 | 13 | 16 | dB | |
| 驻波比 | 2 | 2.5 | ||
| 衰减精度均方根 | 3 | dB |
| 步进 | 1dB |
| 功率容量 | 0.5W设计保证 |
| 阻抗 | 50Ω |

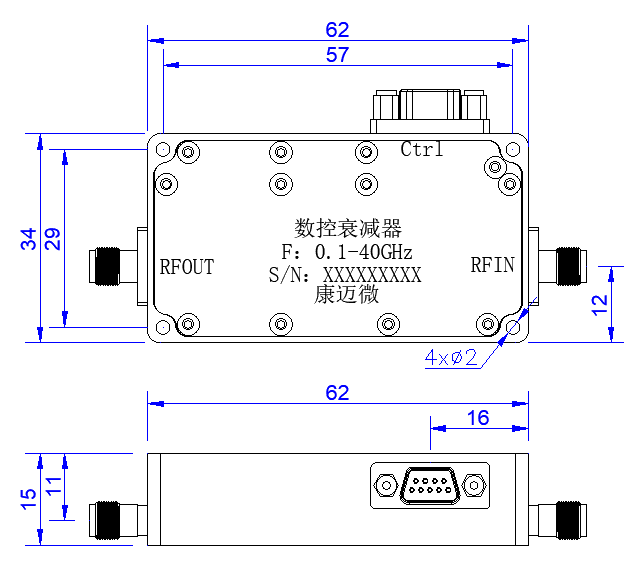

| 接口形式 | 2.92-K可拆0.3mm针 |
| 表面 | 镀镍 |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -40~+120℃设计保证 |
| 其它 | J30J-K连接器供电和控制 |
| 衰减量 | A7 | A6 | A5 | A4 | A3 | A2 | A1 |
|---|---|---|---|---|---|---|---|
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 2 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 4 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 8 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 16 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 31 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
| 62 | 0 | 0 | 1 | 1 | 1 | 1 | 1 |
| 90 | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
| 线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 8 |
|---|---|---|---|---|---|---|---|---|---|
| 定义 | +12V | GND | A1 | A2 | A3 | A4 | A5 | A6 | A7 |
| 说明 | 电源 | 电源地 | 1dB | 2dB | 4dB | 8dB | 16dB | 31dB | 31dB |
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
提供技术要求，工程师 1 个工作日内响应。
