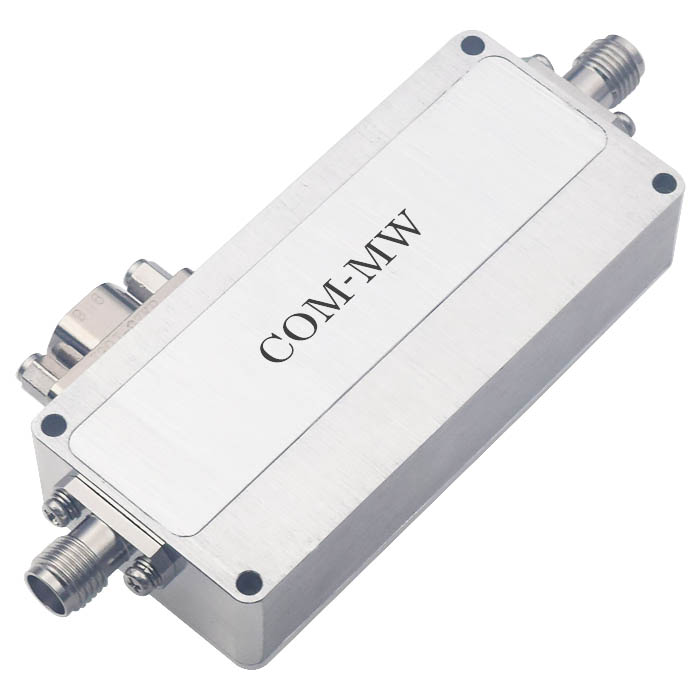

18~40GHz, 衰减范围0.5~31.5dB, 步进0.5dB, 0.2W, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 衰减范围 | 0.5 | ~ | 31.5 | dB |
| 插入损耗 | 8 | dB | ||
| 驻波比 | 1.8 | 2 | ||
| 0.5dB衰减精度 | 0.3 | 0.5 | 0.8 | dB |
| 1dB衰减精度 | 0.6 | 1 | 1.4 | dB |
| 2dB衰减精度 | 1.5 | 2 | 2.5 | dB |
| 4dB衰减精度 | 3 | 4 | 5 | dB |
| 8dB衰减精度 | 6.5 | 8 | 9.5 | dB |
| 16dB衰减精度 | 14.5 | 16 | 17.5 | dB |
| 步进 | 0.5dB |
| 功率容量 | 0.2W |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀镍 |
| 工作电压 | -5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | J30J-K连接器供电和控制 |
| 衰减量 | A1 | A2 | A3 | A4 | A5 | A6 |
| 0dB（直通） | 1 | 1 | 1 | 1 | 1 | 1 |
| 0.5dB | 1 | 1 | 1 | 1 | 1 | 0 |
| 1dB | 1 | 1 | 1 | 1 | 0 | 1 |
| 2dB | 1 | 1 | 1 | 0 | 1 | 1 |
| 4dB | 1 | 1 | 0 | 1 | 1 | 1 |
| 8dB | 1 | 0 | 1 | 1 | 1 | 1 |
| 16dB | 0 | 1 | 1 | 1 | 1 | 1 |
| 线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 定义 | -5V | A1 | A2 | A3 | A4 | A5 | A6 | GND |
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
