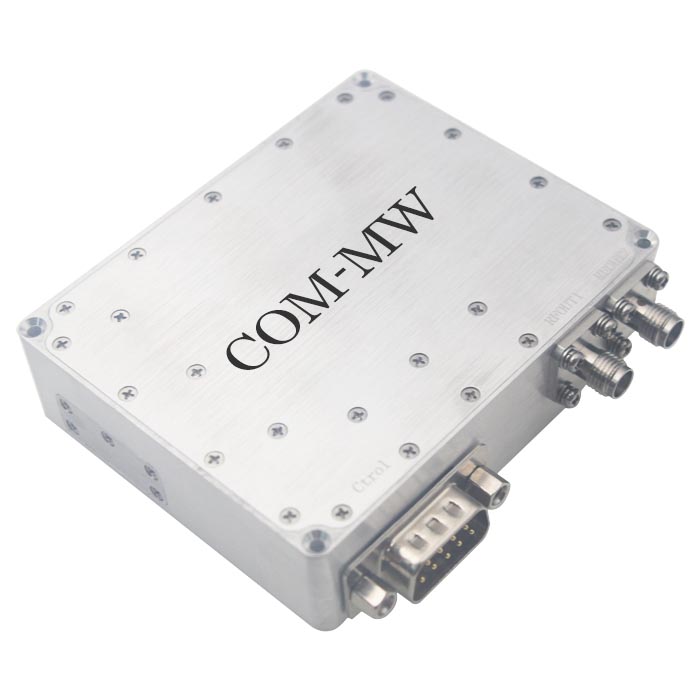

8~12GHz, 频率步进 10MHz, 带内杂散 55dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 12 | GHz |
| 频率步进 | 10 | MHz | ||
| 输出幅度一致性 | ±1 | dB | ||
| 带内杂散 | 55 | dBc | ||
| 带内谐波 | 30 | dBc | ||
| 两路相位差（设计保证） | 5 | ° | ||
| 功率稳定度（在模块正常工作情况下，预热20min后测试） | ±0.25 | dB |
| 1 | 电源（+12V） |
| 2 | TXA（232串口） |
| 3 | RXA（232串口） |
| 4 | NC |
| 5 | GND（地） |
| 6 | ASK（ASK调制信号输入） |
| 7 | NC |
| 8 | NC |
| 9 | GND（地) |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -25~+50℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 具有信号衰减，信号功分，信号脉冲调制功能，典型值输出功率：10±0.25dBm（10.5GHz） |
| 字节 | 信号说明 | 接口型号 | 类型 | 有效位 | 典型值 | 备注 |
| 1 | 起始帧 | RS232 | Short | 8 | 0xaa | |
| 2 | 频率码 | RS232 | U8 | 16 | 0x2904 | 频率码10500MHz:0x2904 |
| 1 | 衰减码 | RS232 | U8 | 8 | 0x00 | 衰减码0dB:0x0000衰减码1dB:0x0001衰减码31dB:0x001f |
| 1 | ASK选择 | RS232 | U8 | 8 | 0 | ASK内部：0x01ASK外部：0x00 |
| 1 | ASK频率 | RS232 | U8 | 8 | 1 | 1~100KHz |
| 1 | 帧尾 | RS232 | U8 | 8 | 0x55 |
1.存储在湿度小于25%的环境，注意防尘防静电；
2.产品整体温度大于125℃的情况下，请在订货前与我们协商；
3.清洗产品表面，请勿将产品浸泡清洗液中清洗；
.
提供技术要求，工程师 1 个工作日内响应。
