通带频率 1150~1300MHz, 通带频率 1550~1615MHz, DC-960MHz≥40dB, 1390-1460MHz≥40dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1150 | ~ | 1300 | MHz |
| 通带频率 | / | / | 1550 | ~ | 1615 | MHz |
| 通带损耗 | / | / | 4.2 | dB | ||
| 带内波动 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-960 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1390-1460 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1800-5000 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1 | dB | ||||
| 通带驻波 | / | / | 1.8 |

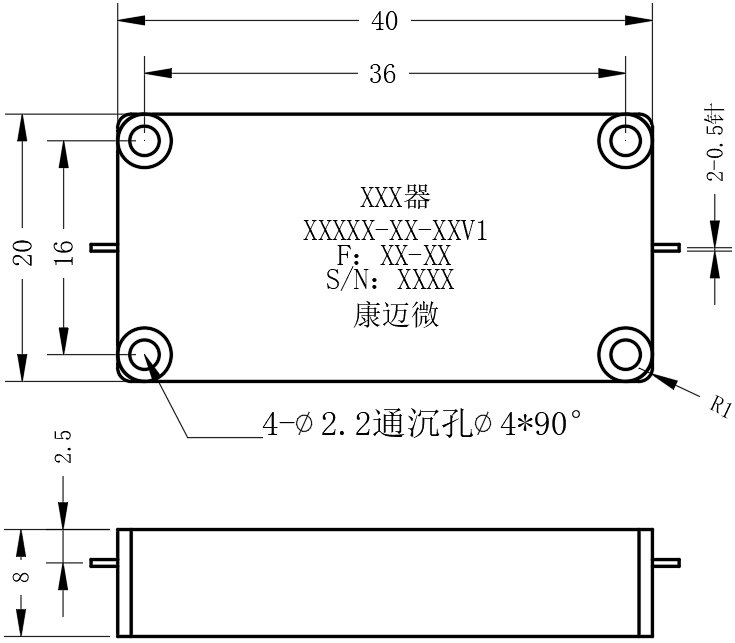

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

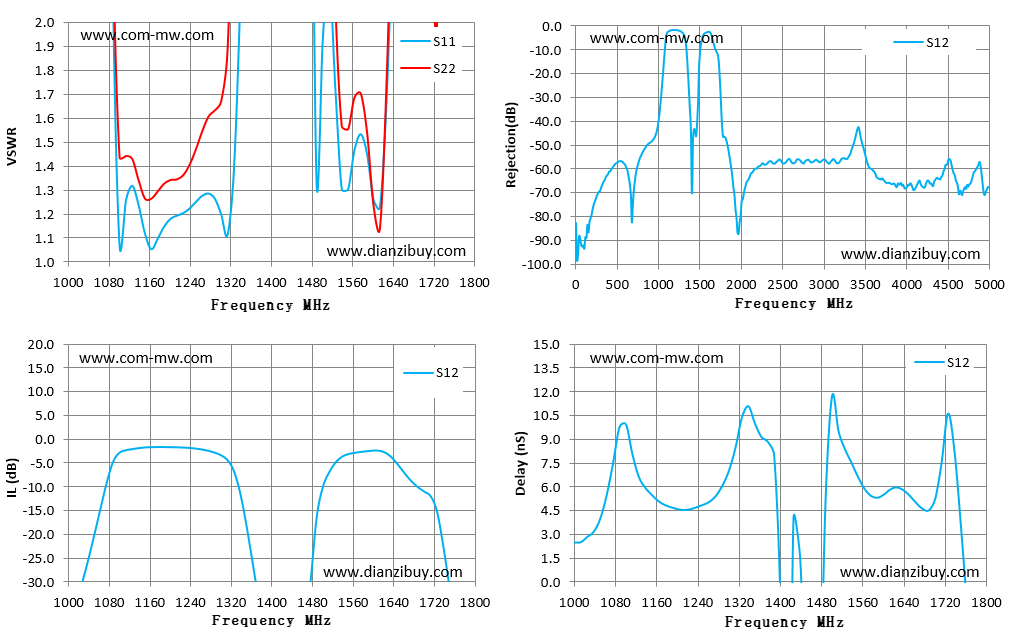

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1000 | 25.10 | 24.37 | -42.01 | -42.01 | 2.37 |
| 1057 | 12.49 | 13.50 | -20.05 | -20.05 | 3.98 |
| 1114 | 1.26 | 1.44 | -2.32 | -2.32 | 8.06 |
| 1171 | 1.05 | 1.26 | -1.67 | -1.67 | 5.10 |
| 1229 | 1.20 | 1.36 | -1.76 | -1.76 | 4.59 |
| 1286 | 1.28 | 1.61 | -2.47 | -2.47 | 5.45 |
| 1343 | 2.09 | 5.26 | -11.57 | -11.57 | 11.09 |
| 1400 | 7.11 | 10.99 | -43.85 | -43.85 | 8.00 |
| 1457 | 9.76 | 8.46 | -46.33 | -46.33 | -7.69 |
| 1514 | 2.21 | 3.14 | -6.90 | -6.90 | 9.51 |
| 1571 | 1.47 | 1.68 | -2.87 | -2.87 | 5.89 |
| 1629 | 1.64 | 1.71 | -2.97 | -2.97 | 5.96 |
| 1686 | 5.35 | 6.41 | -8.95 | -8.95 | 4.63 |
| 1743 | 9.02 | 6.09 | -23.00 | -23.00 | 8.21 |
| 1800 | 13.20 | 38.62 | -46.44 | -46.44 | -5.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
