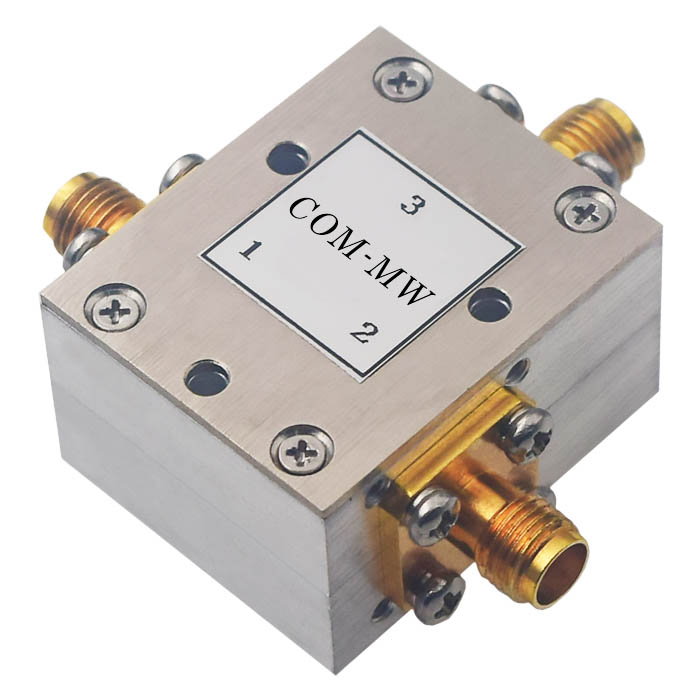

工作频率4000~8000MHz, 通过功率10W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4000 | ~ | 8000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.4 |
| 通过功率 | 10W设计保证 |
| 传输方向 | 逆时针 |

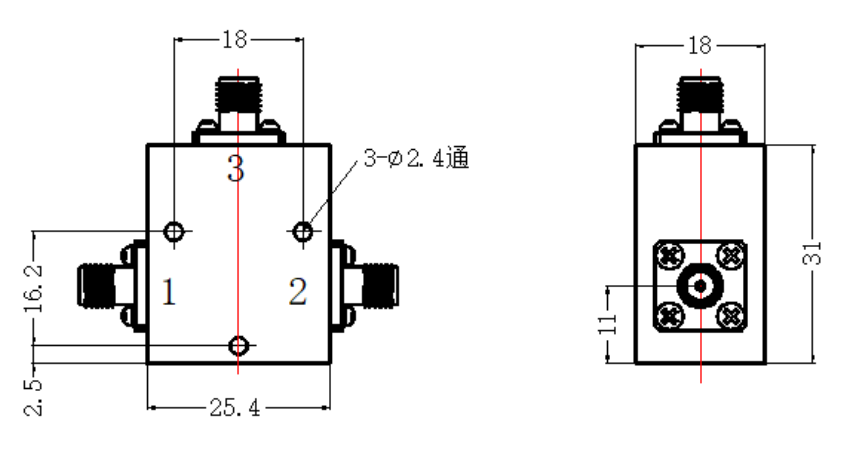

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

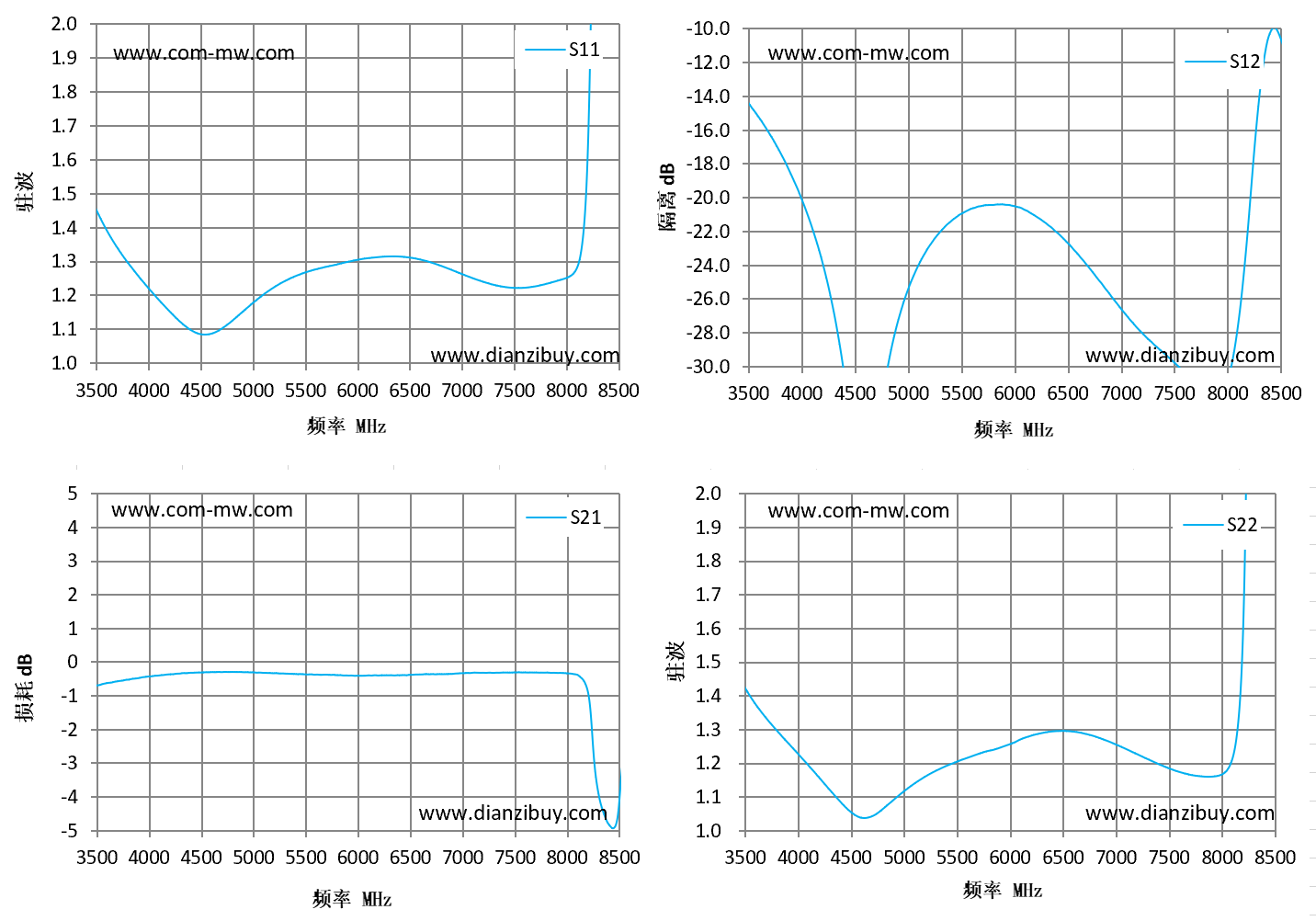

| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 3500 | 1.45 | -0.7 | -14.45 | 1.42 |
| 3857 | 1.28 | -0.5 | -18.08 | 1.28 |
| 4214 | 1.15 | -0.37 | -24.43 | 1.15 |
| 4571 | 1.09 | -0.31 | -36.21 | 1.04 |
| 4929 | 1.16 | -0.3 | -26.7 | 1.1 |
| 5286 | 1.24 | -0.34 | -22.09 | 1.18 |
| 5643 | 1.28 | -0.38 | -20.56 | 1.22 |
| 6000 | 1.31 | -0.41 | -20.52 | 1.26 |
| 6357 | 1.32 | -0.4 | -21.85 | 1.29 |
| 6714 | 1.3 | -0.36 | -24.31 | 1.29 |
| 7071 | 1.26 | -0.33 | -27.15 | 1.25 |
| 7429 | 1.23 | -0.32 | -29.38 | 1.19 |
| 7786 | 1.23 | -0.32 | -31.69 | 1.16 |
| 8143 | 1.34 | -0.5 | -24.92 | 1.3 |
| 8500 | 3.61 | -3.94 | -10.72 | 4.05 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
