工作频率 30~6000MHz, 限幅电平 13dBm, 10W, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 6000 | MHz |

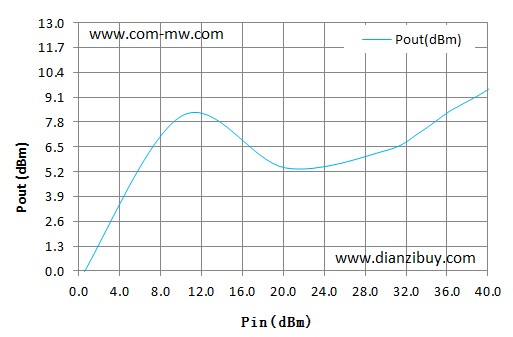

| 限幅电平 | 13 | dBm | ||
| 插入损耗 | 3.0 | dB | ||
| 驻波比 | 1.5 |
| 功率容量 | 10W |
| 阻抗 | 50Ω |

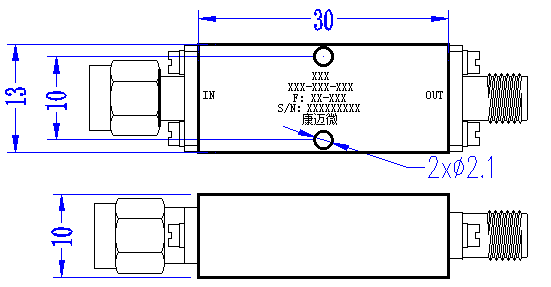

| 接口形式 | SMA-JK可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | SMA-J输入 |

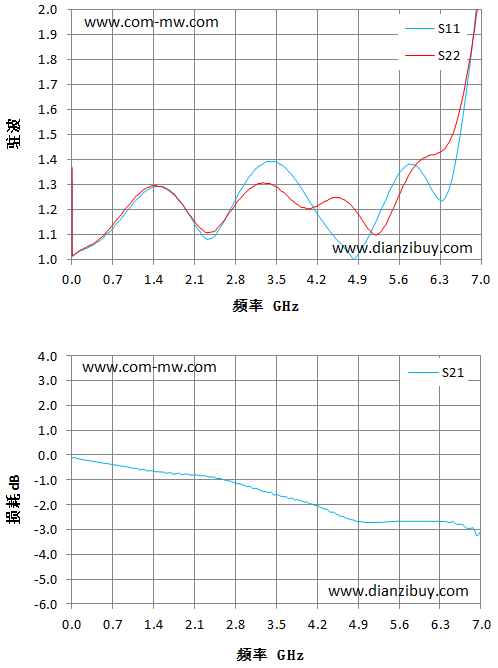

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.01 | 1.36 | 1.37 | -0.14 |
| 0.5 | 1.08 | 1.09 | -0.31 |
| 1 | 1.21 | 1.23 | -0.51 |
| 1.5 | 1.29 | 1.29 | -0.68 |
| 2 | 1.18 | 1.18 | -0.78 |
| 2.5 | 1.12 | 1.13 | -0.94 |
| 3 | 1.32 | 1.28 | -1.27 |
| 3.5 | 1.39 | 1.29 | -1.59 |
| 4 | 1.26 | 1.21 | -1.89 |
| 4.5 | 1.09 | 1.25 | -2.33 |
| 5 | 1.06 | 1.15 | -2.7 |
| 5.5 | 1.31 | 1.21 | -2.68 |
| 6 | 1.34 | 1.41 | -2.66 |
| 6.5 | 1.32 | 1.49 | -2.69 |
| 7 | 2.18 | 2.11 | -3.07 |
1、注意输入输出方向，反接可能会导致产品烧毁。
提供技术要求，工程师 1 个工作日内响应。
