100~18000MHz, 增益 24dB, 噪声系数 3.2dB, P-1dB功率 22dBm, OIP3, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 | |
| 工作频率 | 100 | ~ | 18000 | MHz | |
| 增益 | 20 | 24 | dB | ||
| 增益平坦度 | ±1.6 | ±2.0 | dB | ||
| 噪声系数 | 3.2 | 4.5 | dB | 4.5@＜900MHz | |
| 输入驻波比 | 2.3 | 2.5 | |||
| 输出驻波比 | 2.0 | 2.3 | |||
| P-1dB功率 | 20 | 22 | dBm | ||
| OIP3 | 25 | dBm |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +15V（满足13~18V） |
| 工作电流 | 360mA（TYP：280mA） |
| 反向隔离 | 55dB |
| 工作温度 | -40~+70℃设计保证 |
| 最大输入功率 | +13dBm |

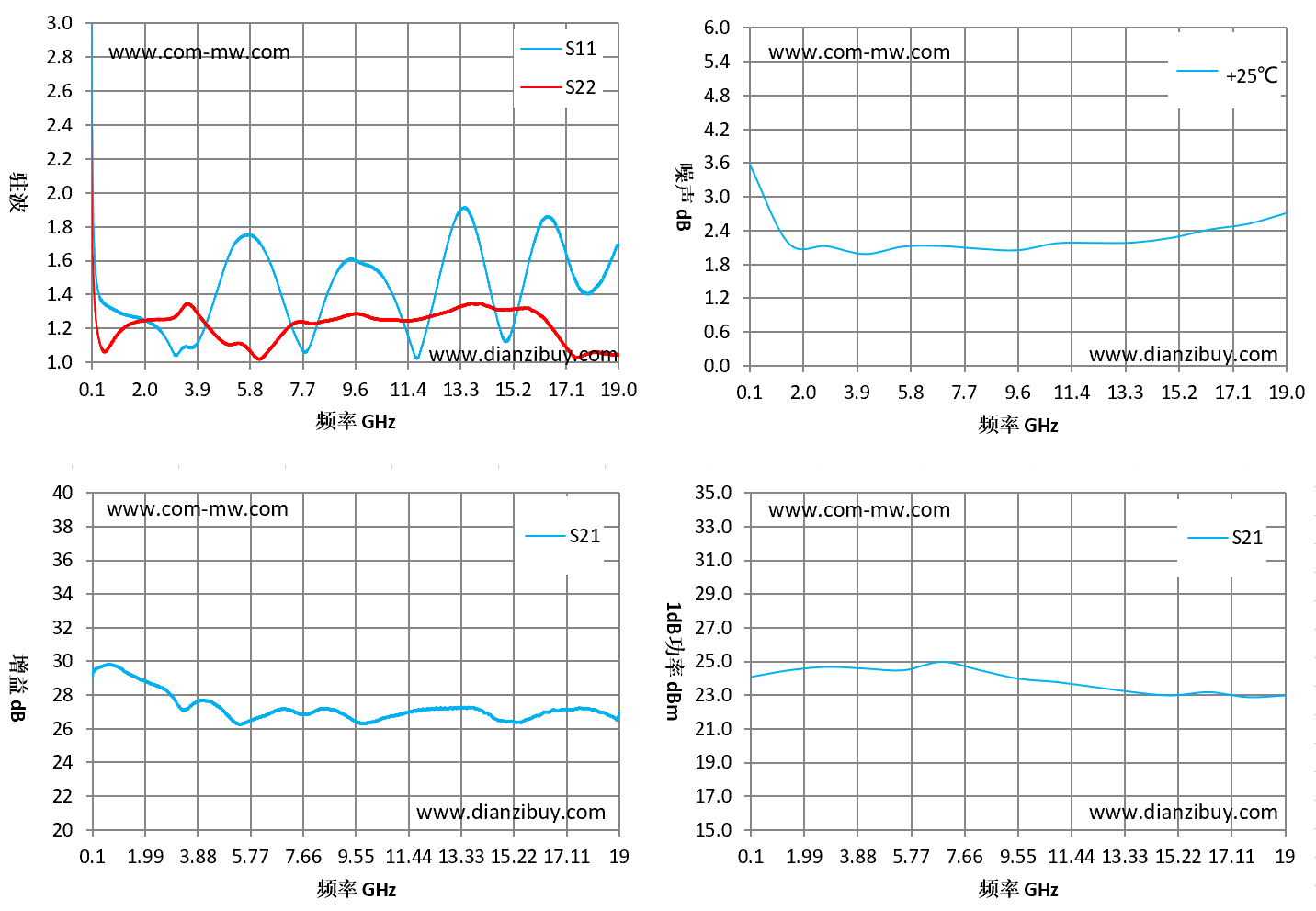

| Frequency GHz | S11 VSWR | S22 VSWR | S21 Gain dB | S21 P-1 dBm | S21 Psat dBm | +25℃ NF dB |
| 0.1 | 1.63 | 1.11 | 29.08 | 24.50 | 27.10 | 3.01 |
| 1.52 | 1.18 | 1.23 | 27.35 | 24.90 | 27.00 | 2.58 |
| 2.94 | 1.30 | 1.27 | 26.68 | 25.30 | 27.00 | 2.45 |
| 4.36 | 1.10 | 1.22 | 26.28 | 25.20 | 26.80 | 2.42 |
| 5.79 | 1.46 | 1.05 | 25.64 | 25.20 | 26.60 | 2.30 |
| 7.21 | 1.30 | 1.15 | 25.76 | 25.10 | 26.80 | 2.43 |
| 8.63 | 1.37 | 1.35 | 26.06 | 24.30 | 26.40 | 2.40 |
| 10.05 | 1.60 | 1.49 | 26.06 | 24.30 | 26.10 | 2.33 |
| 11.47 | 1.52 | 1.52 | 26.19 | 23.30 | 25.60 | 2.48 |
| 12.89 | 1.91 | 1.61 | 26.25 | 22.80 | 24.70 | 2.71 |
| 14.31 | 1.92 | 1.70 | 25.87 | 23.00 | 24.40 | 2.62 |
| 15.74 | 1.48 | 1.71 | 26.36 | 23.20 | 24.90 | 3.02 |
| 17.16 | 1.71 | 1.34 | 27.14 | 23.00 | 24.90 | 3.20 |
| 18.58 | 2.09 | 1.19 | 26.74 | 23.40 | 24.80 | 3.38 |
| 20.00 | 4.34 | 1.23 | 23.63 | 23.70 | 24.90 | 4.00 |
存储在湿度小于25%的环境，注意防尘防静电；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或做静电隔离处理。
产品整体温度大于125℃的情况下，请在订货前与我们协商；
提供技术要求，工程师 1 个工作日内响应。
