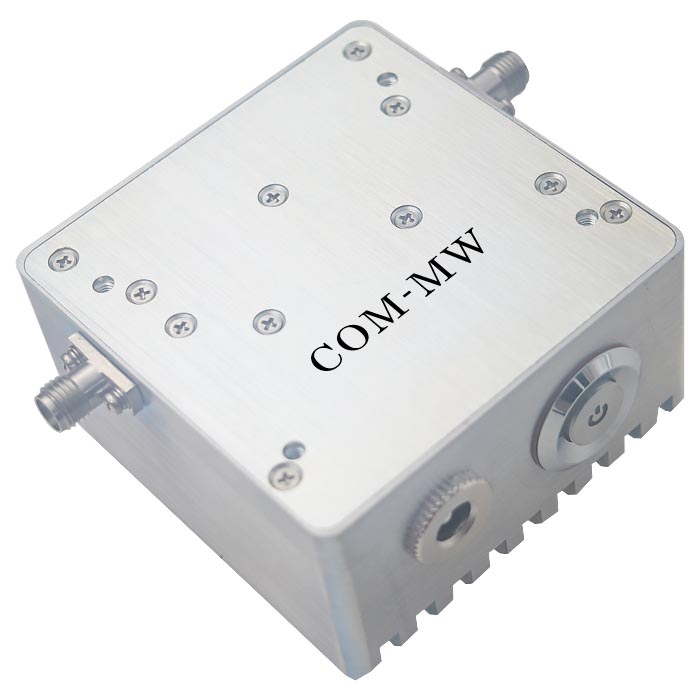

18000~40000MHz, 增益 30dB, 噪声系数 3.5dB, P-1dB功率 10dBm, 2.92
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18000 | ~ | 40000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 3.5 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12~15V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 接口DC5.5mm(外径)*2.1mm(内孔径)的220V电源适配器 供电 |
| Frequency GHz | S11 | S22 | Gain | Noise | P-1 | PSAT |
| GHz | VSWR | VSWR | dB | dB | dBm | dBm |
| 16 | 1.86 | 1.75 | 30.24 | 3.25 | 12.9 | 14.1 |
| 17.86 | 1.25 | 1.6 | 32.14 | 2.75 | 13.8 | 14.8 |
| 19.71 | 1.21 | 1.31 | 33.19 | 3.08 | 13.3 | 14.7 |
| 21.57 | 1.71 | 1.89 | 33.1 | 2.91 | 12.4 | 14.6 |
| 23.43 | 1.76 | 1.92 | 33.14 | 3.16 | 13.5 | 15.2 |
| 25.29 | 1.59 | 1.31 | 34.41 | 3.41 | 14.3 | 15.9 |
| 27.14 | 1.4 | 2.05 | 33.7 | 3.42 | 14.3 | 15.7 |
| 29 | 1.16 | 1.60 | 34.8 | 3.2 | 14.8 | 15.9 |
| 30.86 | 1.36 | 1.41 | 34.17 | 3.36 | 14.8 | 16.1 |
| 32.71 | 1.76 | 1.75 | 34.65 | 3.03 | 14 | 15.5 |
| 34.57 | 1.29 | 1.21 | 34.18 | 3.26 | 14.3 | 15.6 |
| 36.43 | 1.3 | 1.65 | 35.54 | 3.03 | 13.6 | 15.4 |
| 38.29 | 1.2 | 1.56 | 33.71 | 2.71 | 13.2 | 14.9 |
| 40.14 | 1.33 | 1.52 | 33.88 | 2.59 | 13.2 | 15.4 |
| 42 | 2.61 | 1.28 | 32.15 | 2.58 | 13 | 15.3 |



存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或加限幅器保护;
产品整体温度大于125℃的情况下,请在订货前与我们协商;
清洗产品表面,请勿将产品浸泡清洗液中清洗。
