400~8000MHz,增益 20dB,噪声系数 1.8dB,P-1dB功率 10dBm,dBm,dBm,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 8000 | MHz |
| 增益 | 20 | dB | ||
| 增益平坦度 | 3 | dB | ||
| 增益平坦度 | 0.1@ Any 20MHz | dB | ||
| 噪声系数 | 1.8 | 2.5 | dB | |
| 驻波比 | 1.7 | 2.2 | ||
| P-1dB功率 | 10 | 14 | dBm | |
| Pout（sat） | 15 | dBm | ||
| 输出三阶交截点 | 22@8GHz | dBm | ||
| 信号泄露 | 50 | dB | ||
| 最大不损坏功率 | 10 | dBm |

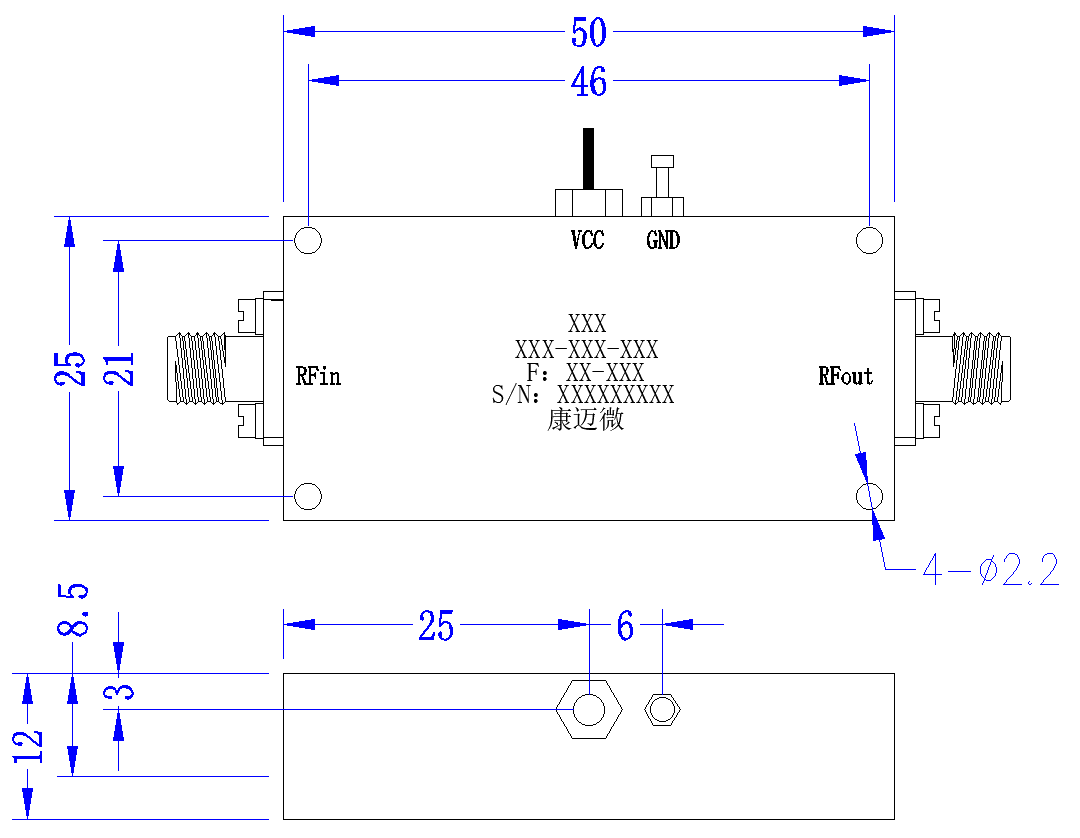

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃设计保证 |

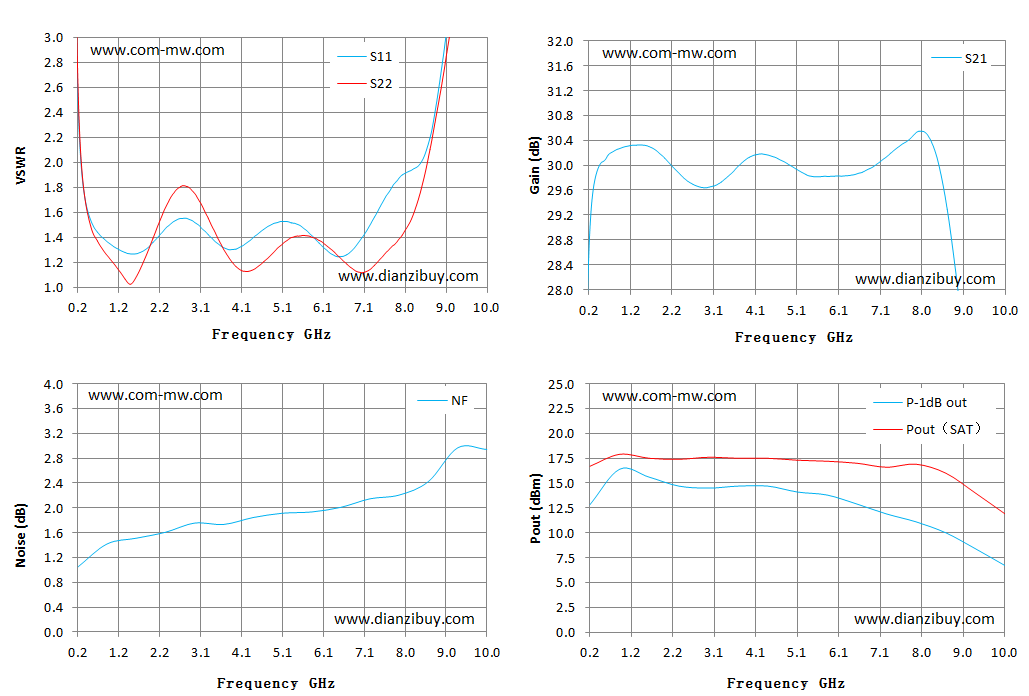

| Frequency GHz | S11 驻波 | S22 驻波 | NF dB | 增益 dB | P-1dB out dBm | Pout（SAT） dBm |
| 0.20 | 2.50 | 2.61 | 1.04 | 28.41 | 12.84 | 16.70 |
| 0.90 | 1.37 | 1.26 | 1.42 | 30.26 | 16.40 | 17.90 |
| 1.60 | 1.27 | 1.09 | 1.51 | 30.31 | 15.60 | 17.50 |
| 2.30 | 1.48 | 1.65 | 1.61 | 29.89 | 14.70 | 17.40 |
| 3.00 | 1.52 | 1.75 | 1.75 | 29.64 | 14.50 | 17.60 |
| 3.70 | 1.32 | 1.30 | 1.73 | 29.97 | 14.70 | 17.50 |
| 4.40 | 1.40 | 1.15 | 1.84 | 30.17 | 14.70 | 17.50 |
| 5.10 | 1.53 | 1.35 | 1.91 | 29.93 | 14.10 | 17.30 |
| 5.80 | 1.42 | 1.41 | 1.93 | 29.82 | 13.80 | 17.20 |
| 6.50 | 1.25 | 1.23 | 2.01 | 29.86 | 12.90 | 17.00 |
| 7.20 | 1.50 | 1.15 | 2.15 | 30.13 | 11.90 | 16.60 |
| 7.90 | 1.88 | 1.39 | 2.21 | 30.52 | 11.10 | 16.90 |
| 8.60 | 2.16 | 2.05 | 2.43 | 29.43 | 10.00 | 16.00 |
| 9.30 | 3.69 | 3.49 | 2.97 | 25.51 | 8.40 | 14.00 |
| 10.00 | 3.40 | 4.46 | 2.94 | 22.29 | 6.70 | 11.90 |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
提供技术要求，工程师 1 个工作日内响应。
