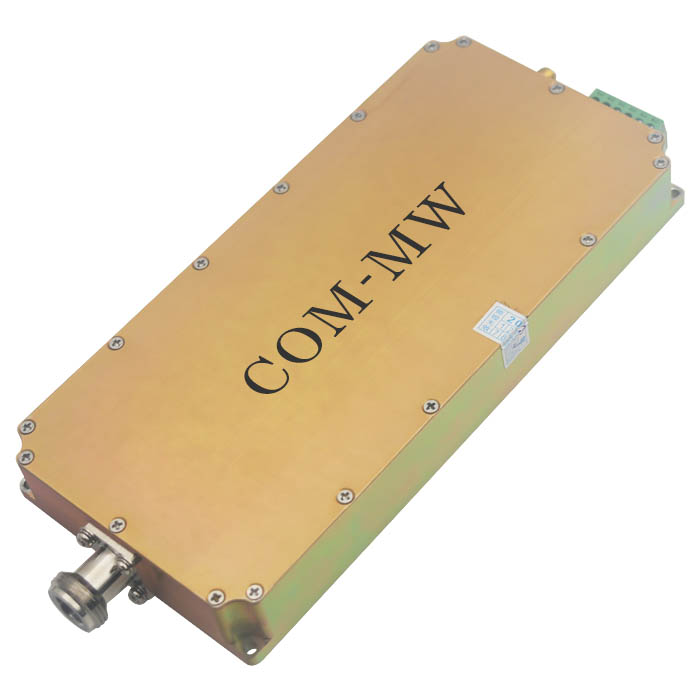

20~1000MHz, 增益 38dB, 输出功率 47.5dBm, 效率 25%, SMA, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
输出功率可达100W。
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 20 | ~ | 1000 | MHz | |
| 增益 | 38 | dB | 饱和增益 | ||
| 带内平坦度 | ±6 | dB | |||
| 输入驻波比 | 4 | ||||
| 输出功率 | 47.5 | dBm | CW | ||
| 效率 | 25 | % | |||
| 谐波抑制 | 10 | dBc | |||
| 杂散抑制 | 60 | dBC | |||
| ACP | 65 | dBC |

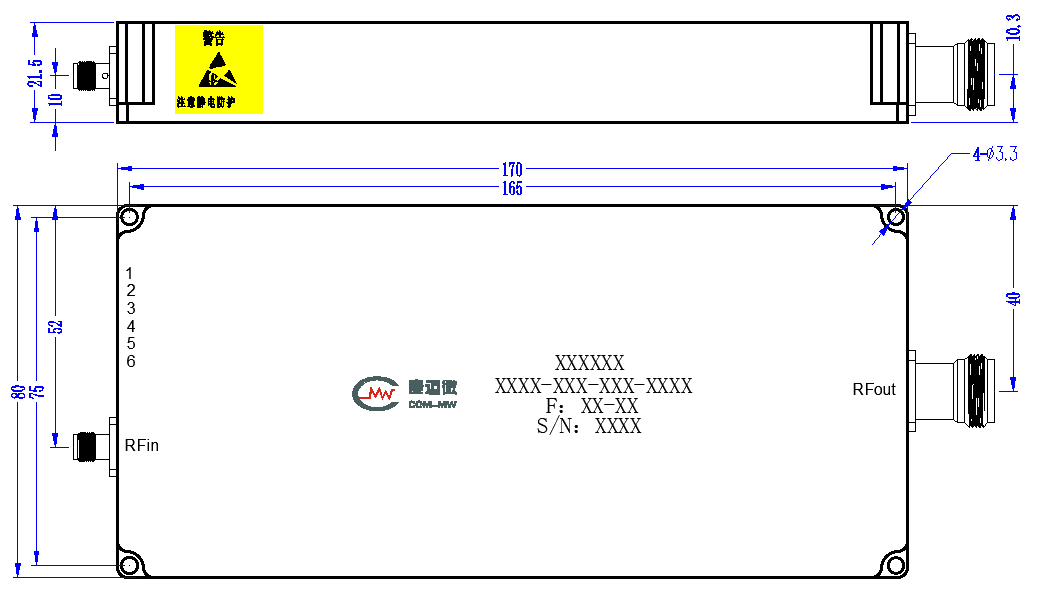

| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 15A |
| 工作温度 | -40~+75℃设计保证 |
| 序号 | 定义 | 说明 |
| 1，2 | +28V | V+，必须2路供电，供电线建议采用1~1.5mm2 |
| 3,4 | GND | V-，电源地，必须2路供电，供电线建议采用1~1.5mm2 |
| 5 | EN | 0（OFF）：0V（接地）； 1（ON）：3.3~5V |
| 6 | NC | 悬空 |

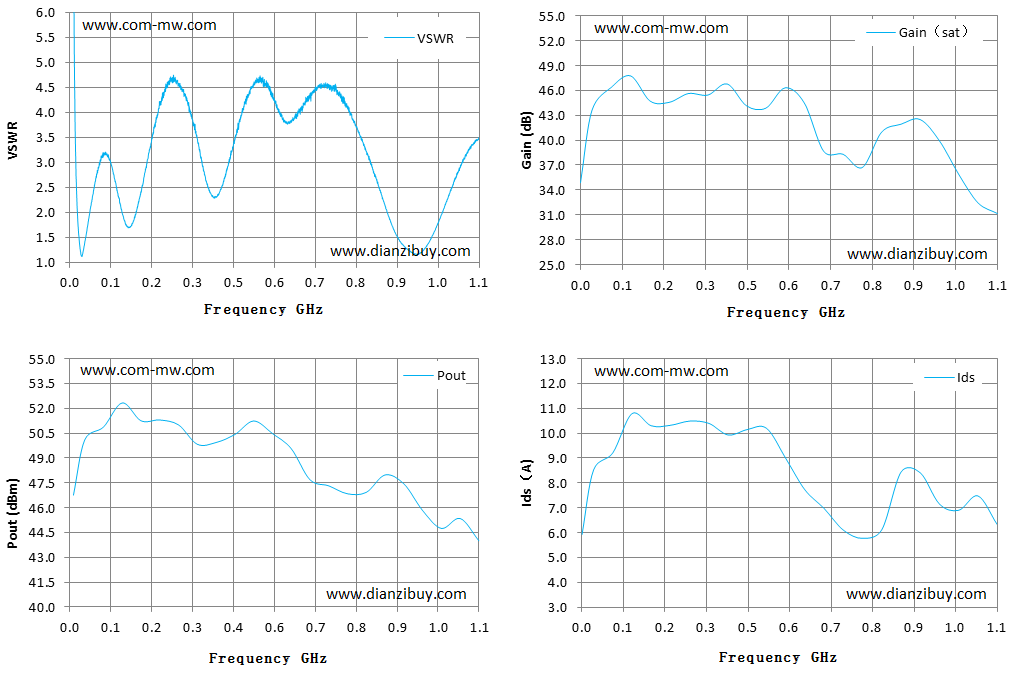

| F（GHz） | 0.02 | 0.1 | 0.3 | 0.5 | 0.6 | 0.8 | 1 |
| 输入驻波比 | 11.10 | 3.03 | 4.60 | 4.52 | 3.78 | 3.30 | 1.95 |
| Pin（dBm)（sat） | 11.88 | 4.49 | 5.37 | 7.38 | 5.10 | 5.96 | 8.88 |
| Pout（SAT）（dBm） | 46.76 | 50.87 | 51.00 | 51.24 | 49.57 | 46.93 | 44.75 |
| Pout（SAT）（W） | 47.42 | 122.17 | 125.89 | 133.04 | 90.57 | 49.31 | 29.85 |
| Ids（A） | 5.93 | 9.21 | 10.49 | 10.20 | 7.72 | 6.12 | 6.90 |
| Gain（dB）（sat） | 34.88 | 46.38 | 45.63 | 43.86 | 44.47 | 40.97 | 35.87 |
| ŋ（%） | 28.56 | 47.37 | 42.86 | 46.58 | 41.90 | 28.77 | 15.45 |
| 2次谐波抑制（dBc） | 9.30 | 32.60 | 20.60 | 28.30 | 40.20 | 49.80 | 58.30 |
| 3次谐波抑制（dBc） | 11.20 | 11.89 | 12.50 | 14.70 | 26.50 | 44.10 | 44.00 |
| 4次谐波抑制（dBc） | 16.20 | 30.77 | 25.70 | 44.50 | 80.00 | 75.00 | 68.00 |
| 杂波抑制（dBc） | 62.00 | 63.70 | 66.20 | 66.00 | 61.00 | 66.00 | 63.00 |
| ACP（dBc） | 72.60 | 67.80 | 67.70 | 66.90 | 65.40 | 68.00 | 65.10 |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
长期工作，产品温度＜40℃；
提供技术要求，工程师 1 个工作日内响应。
