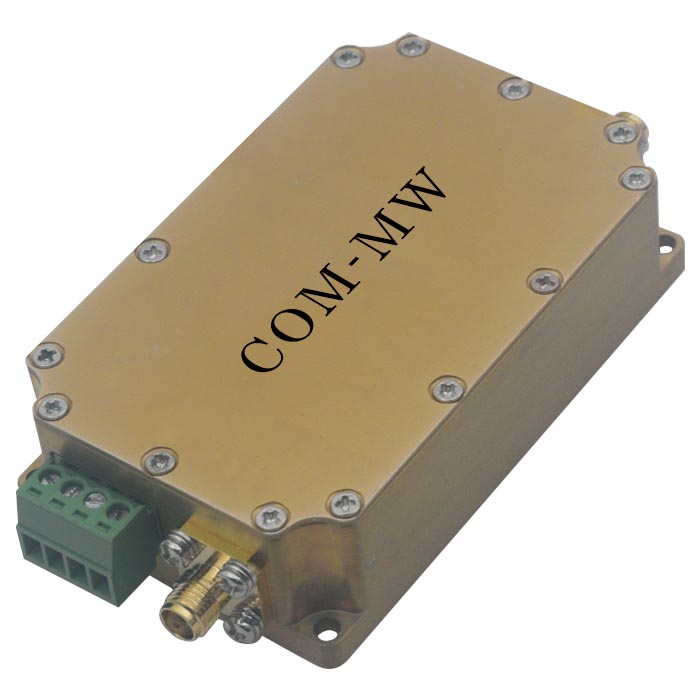

20~6000MHz, 增益 20dB, 输出功率 31dBm, 效率 13%, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 20 | ~ | 6000 | MHz | |
| 增益 | 20 | dB | 小信号增益 | ||
| 输入驻波比 | 2.2 | 3 | |||
| 输出功率 | 31 | dBm | CW | ||
| 效率 | 13 | 30 | % | ||
| 谐波抑制 | 10 | dBc | |||
| 杂波抑制 | 50 | dBC | |||
| ACP | 60 | dBc |
| 接口形式 | SMA-F |
| 接口材质 | 镀金 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 0.5A |
| 工作时温度 | -40~+65℃设计保证 |

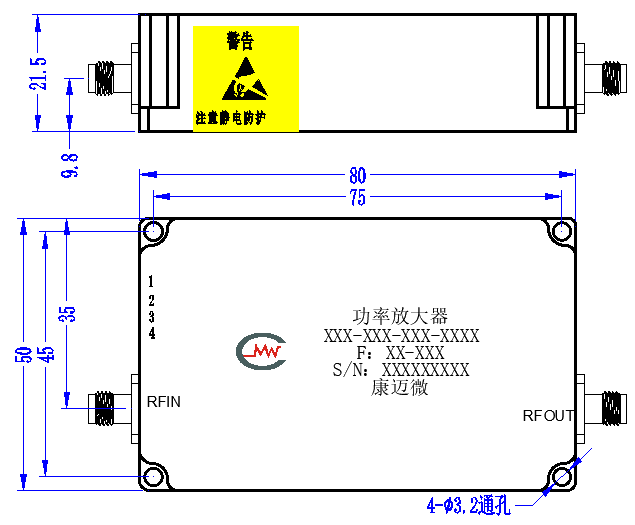

| 序号 | 定义 | 备注 |
| 1 | +28V | 电源输入 |
| 2 | GND | 电源地 |
| 3 | EN | “使能“，“0”关断，“1”导通（1:3.3~5V） |
| 4 | V+ | 高电平输出，可配合EN使用，输出电压为5V左右 |

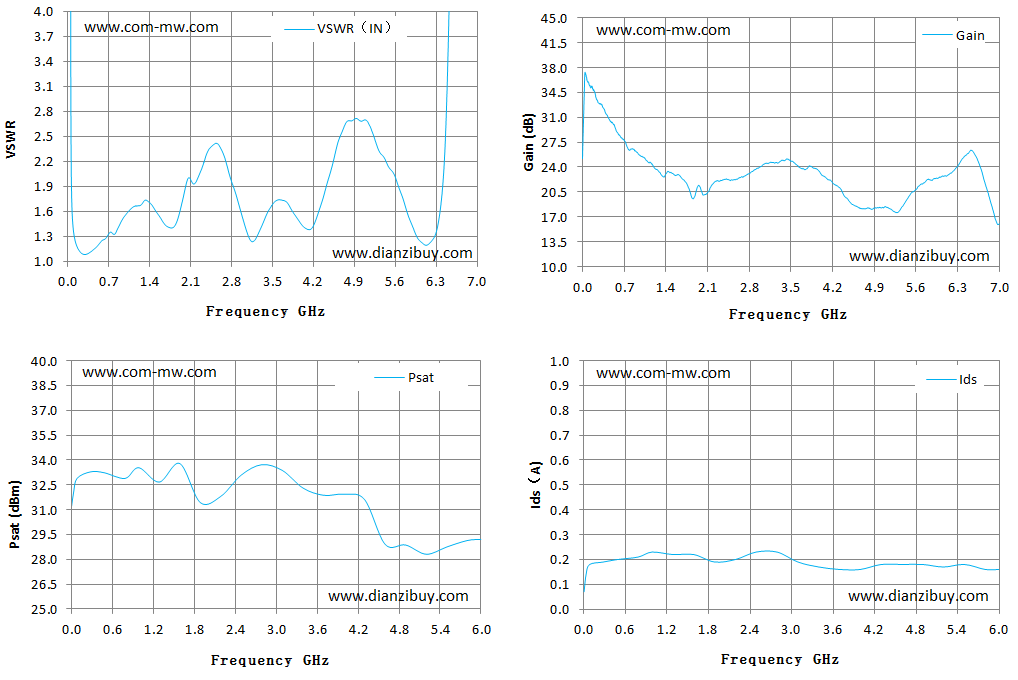

| F（GHz） | 0.02 | 0.8 | 1.9 | 3.1 | 4.3 | 5.5 | 6 |
| VSWR（IN） | 1.52 | 1.2 | 2.11 | 1.81 | 1.24 | 1.71 | 2.45 |
| Psat（dBm） | 31.21 | 32.89 | 31.43 | 33.37 | 31.61 | 28.75 | 29.21 |
| Psat（W） | 1.32 | 1.95 | 1.39 | 2.17 | 1.45 | 0.75 | 0.83 |
| Gain(sat)（dB） | 26.62 | 27.44 | 26.48 | 28.5 | 24.46 | 21.91 | 22.46 |
| Ids（A） | 0.07 | 0.21 | 0.19 | 0.19 | 0.18 | 0.18 | 0.16 |
| η(%) | 67.41 | 33.08 | 26.13 | 40.84 | 28.75 | 14.88 | 18.61 |
| 2次谐波抑制（dBC） | 6.85 | 11.4 | 3.34 | 15.89 | 12.85 | 18.46 | 19.1 |
| 3次谐波抑制（dBC） | 11.54 | 17.07 | 16.69 | 21.6 | 32.7 | 52.7 | 44.2 |
| 4次谐波抑制（dBC） | 18.64 | 14.4 | 15.38 | 41.2 | 47.54 | 46.5 | 47 |
| 杂波抑制（dBC） | 64.45 | 53.3 | 59.4 | 60 | 54.5 | 52 | 51 |
| ACP（dBc） | 72.9 | 74.2 | 72.7 | 73 | 65.4 | 67.6 | 67.4 |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
提供技术要求，工程师 1 个工作日内响应。
