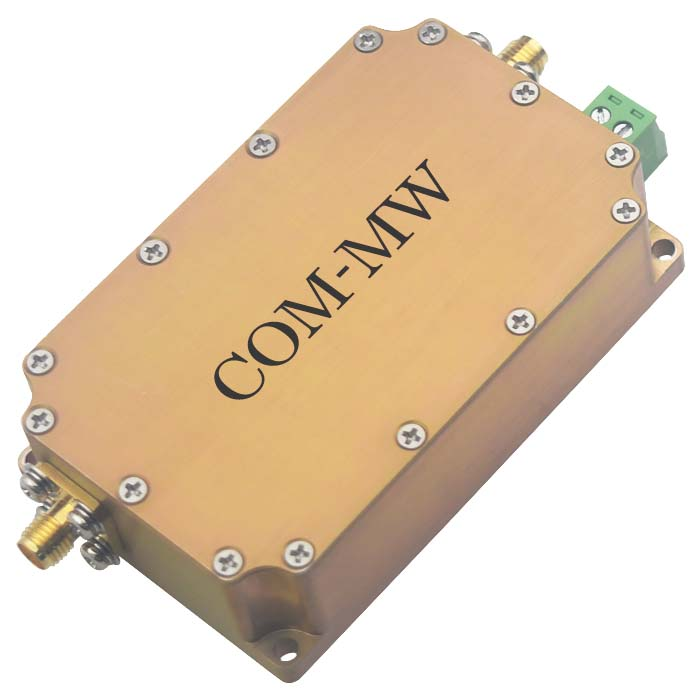

30~2000MHz, 增益 33dB, 输出功率 36dBm, 效率 30%, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
窄带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 30 | ~ | 2000 | MHz | |
| 增益 | 33 | dB | 小信号 | ||
| 带内平坦度 | ±3.5 | dB | |||
| 输入驻波比 | 2.3 | ||||
| 输出功率 | 36 | dBm | CW信号 | ||
| 效率 | 30 | % | |||
| 谐波抑制 | 10 | dBC | |||
| 杂波抑制 | 55 | dBC | |||
| ACP | 67 | dBC |
| 输入接口形式 | SMA-K |
| 接口材质 | 外壳铜镀金 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 1A |
| 工作温度 | -40~+85℃设计保证 |

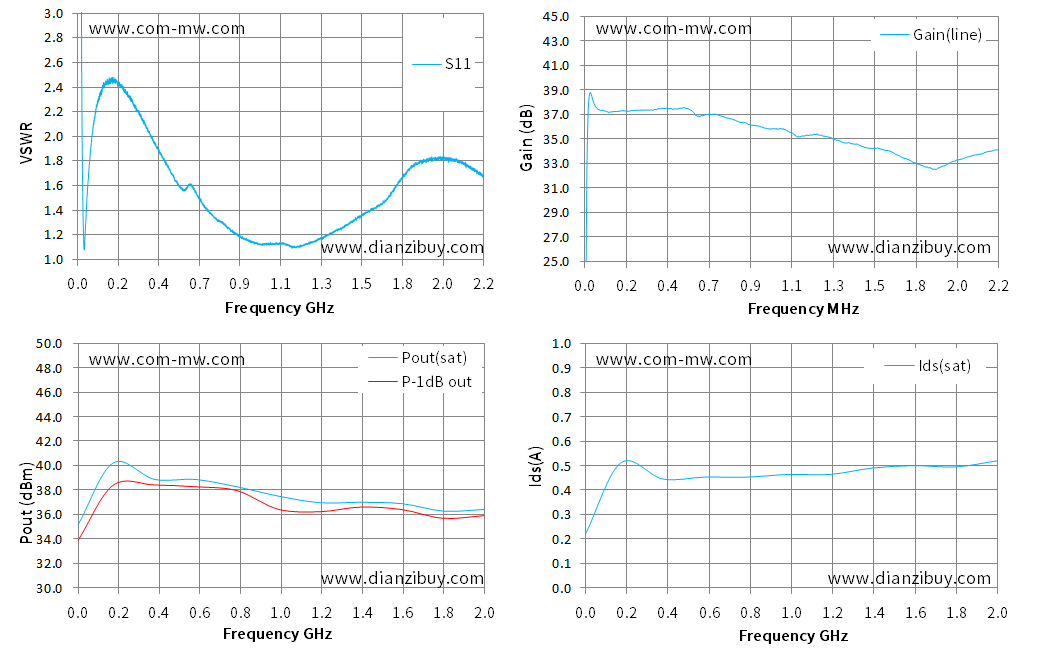

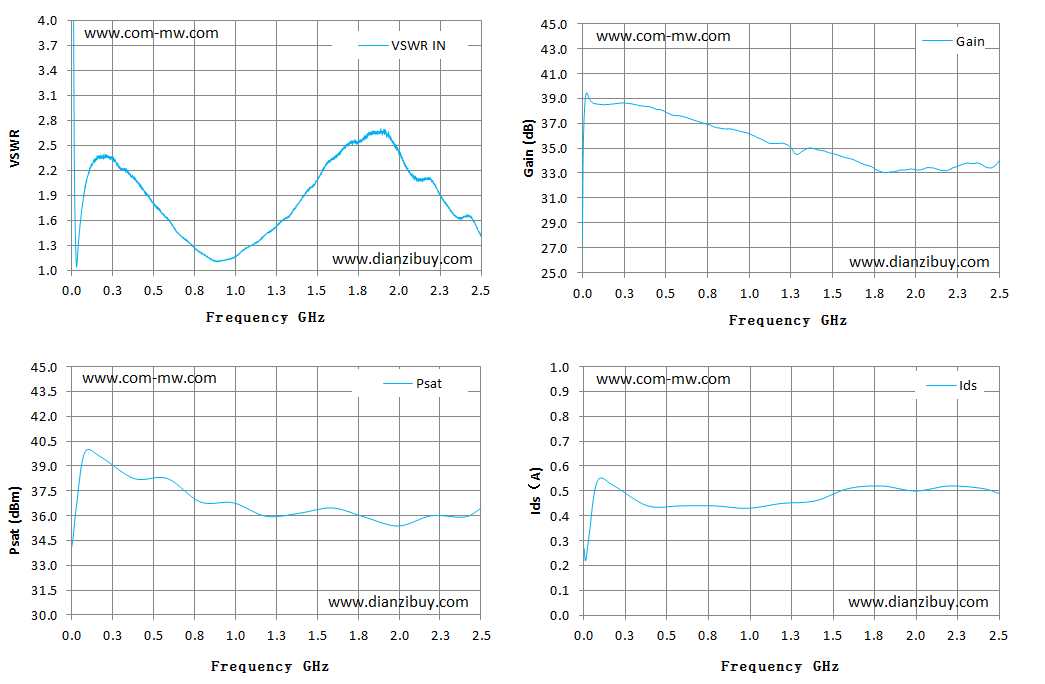

| F（GHz） | 0.03 | 0.2 | 0.4 | 0.8 | 1.2 | 1.6 | 2 |
| VSWR | 3.66 | 2.13 | 2.02 | 1.28 | 1.10 | 1.40 | 1.80 |
| Gain（dB）(line) | 38.07 | 37.32 | 37.46 | 36.54 | 35.30 | 34.06 | 33.32 |
| Pout-1dB out（dBm） | 33.87 | 38.31 | 38.41 | 37.95 | 36.22 | 36.39 | 35.90 |
| Pin（dBm) | -2.00 | 5.73 | 2.56 | 3.40 | 3.28 | 4.15 | 5.02 |
| Pout（SAT）（dBm） | 35.15 | 40.21 | 38.87 | 38.26 | 36.96 | 36.88 | 36.30 |
| Pout（SAT）（W） | 3.27 | 10.50 | 7.71 | 6.70 | 4.97 | 4.88 | 4.27 |
| Ids（A） | 0.22 | 0.51 | 0.44 | 0.45 | 0.46 | 0.50 | 0.52 |
| Gain（dB）(sat) | 44.33 | 34.75 | 36.75 | 35.46 | 34.40 | 33.58 | 32.26 |
| ŋ（%） | 58.45 | 73.21 | 61.87 | 52.81 | 38.22 | 34.82 | 29.29 |
| 2次谐波抑制（dBC） | 71.50 | 25.50 | 17.98 | 13.92 | 8.52 | 112.30 | 9.43 |
| 3次谐波抑制（dBC） | 54.90 | 11.70 | 16.82 | 18.10 | 15.87 | 21.30 | 19.00 |
| 4次谐波抑制（dBC） | 57.70 | 34.80 | 30.19 | 18.59 | 23.49 | 33.30 | 36.37 |
| 杂波抑制（dBC） | 63.00 | 61.27 | 60.20 | 61.80 | 60.80 | 62.00 | 60.30 |
| ACP（dBc） | 69.60 | 73.90 | 72.80 | 71.50 | 70.40 | 69.80 | 68.50 |

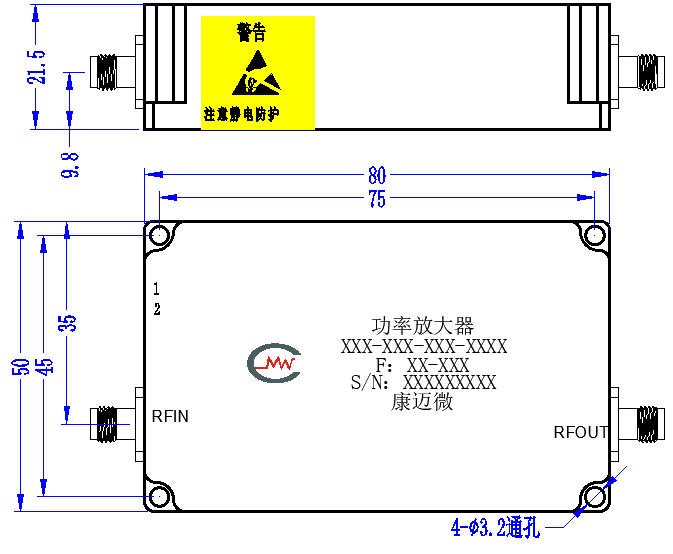

| 序号 | 定义 | 备注 |
| Pin1 | 28V | 备注 |
| Pin2 | GND | 备注 |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
长期工作，建议温度保持在40℃以下；
输出不能空载；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
