DPA8-0.05-8.5G-17485 功率放大器
射频放大器

功率放大器 DPA8-0.05-8.5G-17485

50~8500MHz, 增益 30dB, 饱和功率 29dBm, SMA

型号
DPA8-0.05-8.5G-17485
库存
该商品有现货 3 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
116 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率50~8500MHz
增益30dB
增益平坦度±2.5dB
驻波比2
噪声系数5dB
P-1dB功率28dBm
饱和功率29dBm

其它参数

接口形式SMA-F or K
接口材质不锈钢
阻抗50Ω
工作电压+24V
工作电流750mA
工作温度-40~+60℃设计保证

典型测试数据

FrequencyS11S22GAINP-1PSATNOISEId@P-1Id@PSAT
GHzVSWRVSWRdBdBmdBmdBAA
0.016.57158.913.1724.628.420.770.360.54
0.711.431.6130.2830.7832.45.060.320.39
1.431.491.6030.5830.932.34.890.340.4
2.141.551.4730.593132.34.970.340.41
2.861.491.4130.4631.332.43.940.350.4
3.571.411.2730.5131.632.83.270.350.41
4.291.341.1230.7131.432.82.780.350.4
51.271.0330.7631.232.82.140.340.4
5.711.261.1130.593132.62.170.330.4
6.431.211.2130.6631.432.31.90.350.38
7.141.121.2030.623132.31.80.340.39
7.861.051.2030.5930.232.11.860.330.39
8.571.071.1530.4430.331.81.940.330.39
9.291.071.2030.3030.131.81.950.330.39
101.151.2530.1329.631.32.080.320.37

参考实物图

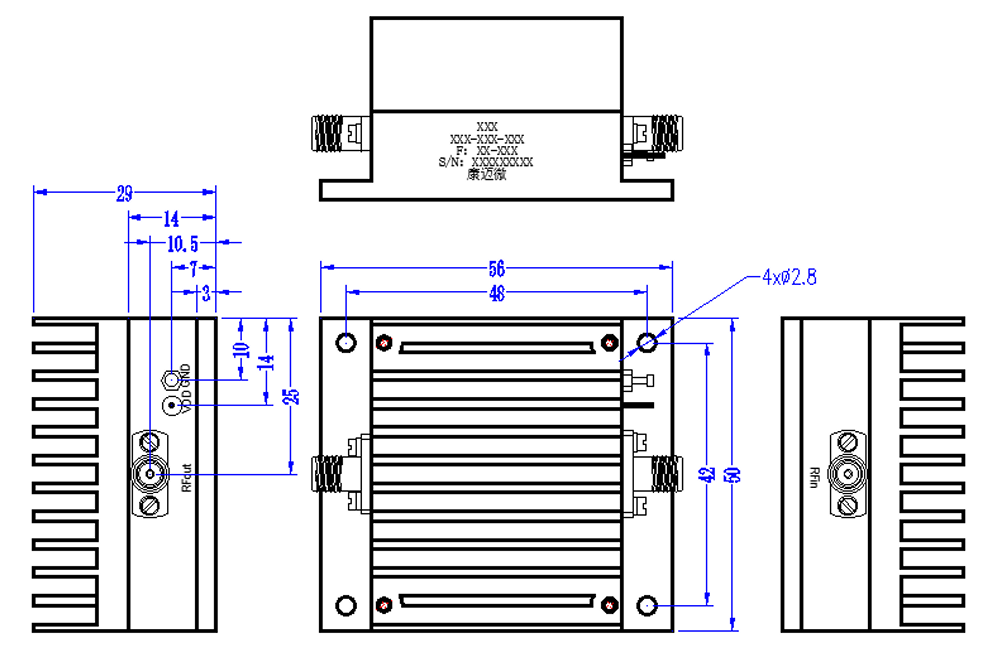

外形结构图

典型测试数据

注意事项

存储在湿度小于25%的环境,注意防尘防静电;

请注意产品的功耗,设计时考虑放大器散热问题;

产品整体温度大于125℃的情况下,请在订货前与我们协商;

清洗产品表面,请勿将产品浸泡清洗液中清洗。
