100~6000MHz, 增益 30dB, 输出功率 36dBm, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 100 | ~ | 6000 | MHz | |
| 增益 | 30 | dB | 饱和增益 | ||
| 带内平坦度 | ±5 | dB | |||
| 输入驻波比 | 2.2 | ||||
| 输出功率 | 36 | 40 | dBm | ||
| 效率 | 10 | 15 | 30 | % | |
| 谐波抑制 | 5 | 10 | dBC | ||
| 杂波抑制 | 55 | dBC | F0±400kHz | ||
| ACP | 50 | 57 | dBC |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 1A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 适用于饱和状态工作，增益非线性 |

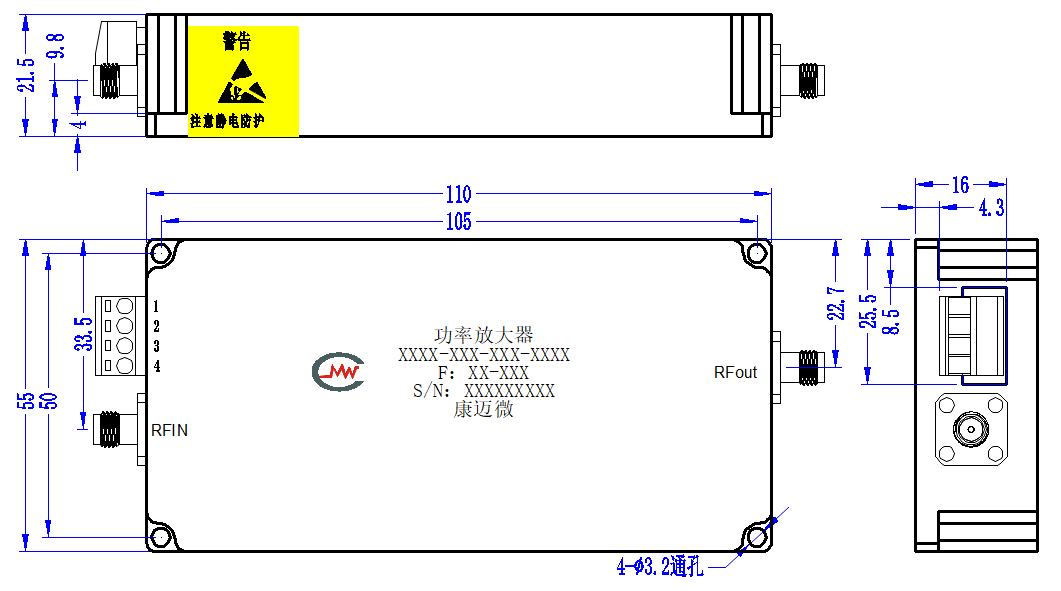

| 序号 | 定义 | 备注 |
| 1 | +28V | |
| 2 | GND | |
| 3 | EN | 0(OFF):0V（GND）;1(ON):+5V |
| 4 | NC | 悬空，可以EN配合使用，高电平输出 |
上电顺序：GND → +28V → EN ；
上电时请按照顺序上电；
断电时请按反方向顺序。

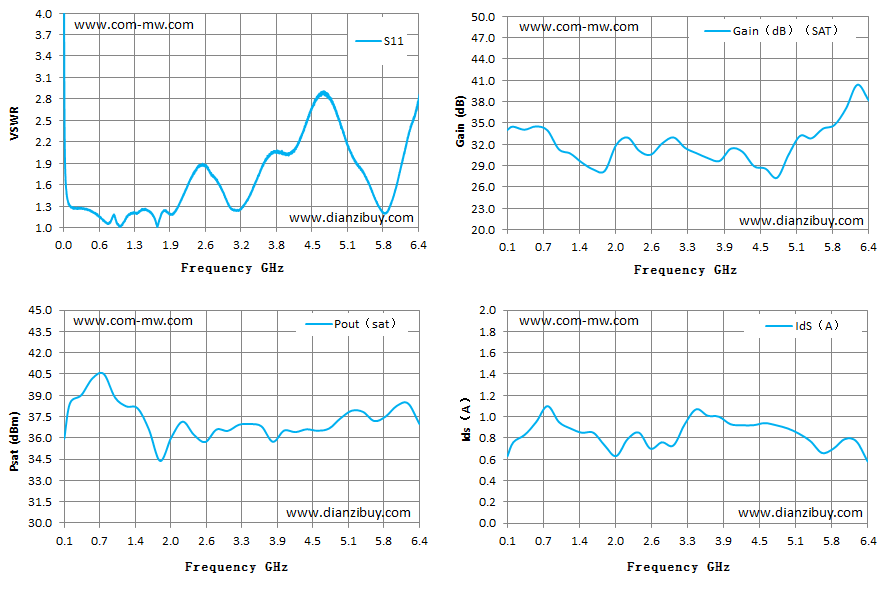

| F（GHz） | 0.1 | 1 | 1.8 | 2.6 | 3.4 | 4.2 | 5 | 6 |
| Pin（dBm) | 1.94 | 7.56 | 6.12 | 5.18 | 6.24 | 5.48 | 6.87 | 1.24 |
| Pout（SAT）（dBm） | 35.94 | 38.85 | 34.38 | 35.71 | 36.98 | 36.41 | 37.38 | 38.26 |
| Pout（SAT）（W） | 3.92 | 7.67 | 2.74 | 3.72 | 4.98 | 4.37 | 5.47 | 6.69 |
| Ids（A） | 0.63 | 0.95 | 0.73 | 0.70 | 1.07 | 0.92 | 0.89 | 0.79 |
| Gain（SAT）（dB） | 34.00 | 31.29 | 28.26 | 30.53 | 30.74 | 30.93 | 30.51 | 37.02 |
| ŋ（%） | 22.25 | 28.84 | 13.41 | 18.99 | 16.65 | 16.98 | 21.95 | 30.28 |
| 2次谐波抑制（dBC） | 8.70 | 11.90 | 5.60 | 10.34 | 22.70 | 14.60 | 11.90 | 20.66 |
| 3次谐波抑制（dBC） | 14.50 | 14.90 | 15.10 | 14.40 | 5.90 | 17.00 | 19.70 | 31.40 |
| 4次谐波抑制（dBC） | 21.50 | 18.60 | 11.10 | 16.70 | 26.00 | 40.90 | 47.90 | 46.06 |
| 杂波抑制（dBC） | 52.30 | 56.50 | 55.00 | 59.40 | 63.80 | 63.00 | 65.00 | 58.10 |
| ACP（dBc） | 72.50 | 68.80 | 64.60 | 62.70 | 61.90 | 57.60 | 60.50 | 54.10 |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
上电时不能空载。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
