400~22000MHz, 增益 40dB, 饱和功率 30dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，散热器可以拆卸。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 22000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±3 | dB@0.4~2G | ||
| 增益平坦度 | ±2.5 | dB@2~22G | ||
| 驻波比 | 2.5 | |||
| 饱和功率 | 30 | dBm | ||
| 谐波抑制 | 15 | dBc | ||
| 最大输入功率 | 0 | dBm |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +15V |
| 工作电流 | 1000mA |
| 工作温度 | -40~+70℃设计保证 |

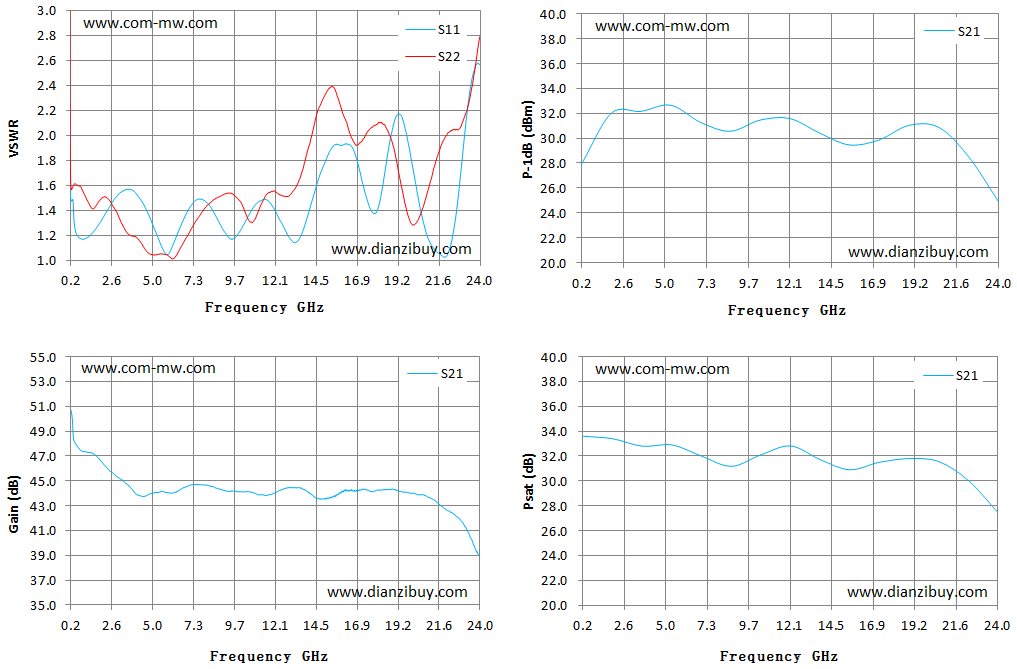

| Frequency GHz | S11 VSWR | S22 VSWR | S21 Gain dB | S21 P-1 dBm | S21 Psat dBm | 二次谐波抑制 dbc | 三次谐波抑制 dbc |
| 0.20 | 1.48 | 1.59 | 50.75 | 27.92 | 33.60 | 31.10 | 20.30 |
| 1.90 | 1.31 | 1.49 | 46.72 | 32.00 | 33.40 | 28.60 | 16.50 |
| 3.60 | 1.57 | 1.21 | 44.59 | 32.16 | 32.80 | 22.30 | 15.80 |
| 5.30 | 1.17 | 1.05 | 44.06 | 32.65 | 32.90 | 24.20 | 16.60 |
| 7.00 | 1.40 | 1.20 | 44.56 | 31.27 | 32.00 | 28.80 | 15.80 |
| 8.70 | 1.34 | 1.51 | 44.39 | 30.56 | 31.18 | 21.90 | 18.30 |
| 10.40 | 1.33 | 1.37 | 44.14 | 31.46 | 32.10 | 23.50 | 24.40 |
| 12.10 | 1.40 | 1.55 | 44.03 | 31.58 | 32.82 | 18.70 | 21.80 |
| 13.80 | 1.29 | 1.79 | 44.28 | 30.41 | 31.72 | 23.50 | 48.50 |
| 15.50 | 1.92 | 2.39 | 43.78 | 29.46 | 30.90 | 17.90 | 37.70 |
| 17.20 | 1.61 | 1.97 | 44.37 | 29.87 | 31.51 | 18.30 | 35.50 |
| 18.90 | 2.05 | 1.94 | 44.36 | 31.04 | 31.80 | 24.20 | / |
| 20.60 | 1.37 | 1.40 | 43.88 | 30.87 | 31.56 | 29.20 | / |
| 22.30 | 1.13 | 2.04 | 42.48 | 28.52 | 30.03 | 28.90 | / |
| 24.00 | 2.57 | 2.80 | 39.07 | 24.92 | 27.45 | 27.40 | / |
