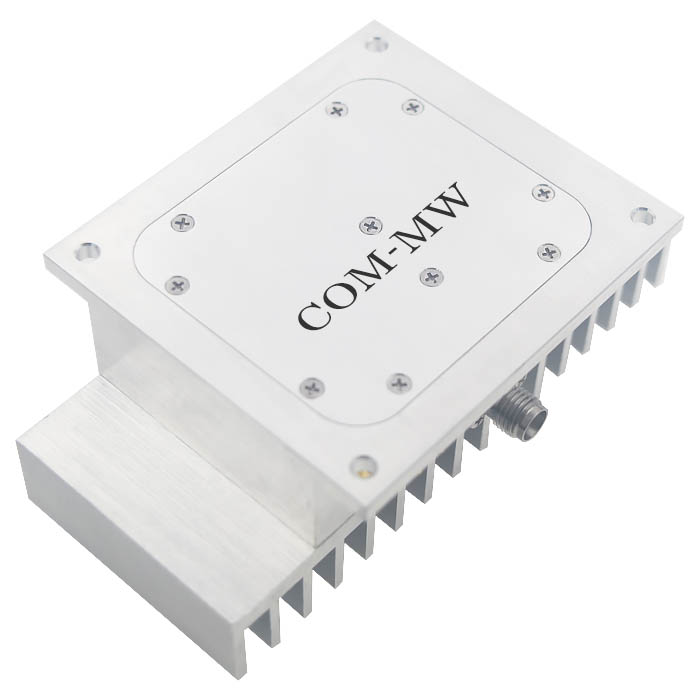

1~18GHz, 增益30dB, P-1dB功率30dBm, 饱和功率35dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±2 | ±2.5 | dB | |
| 输入驻波比 | 2 | |||
| 输出驻波比 | 2.5 | |||
| P-1dB功率 | 30 | dBm | ||
| 饱和功率 | 35 | dBm |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +28V |
| 工作电流 | 1800mA |
| 工作温度 | -40~+60℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 反向隔离≥80dB; IP3≥35dBm |

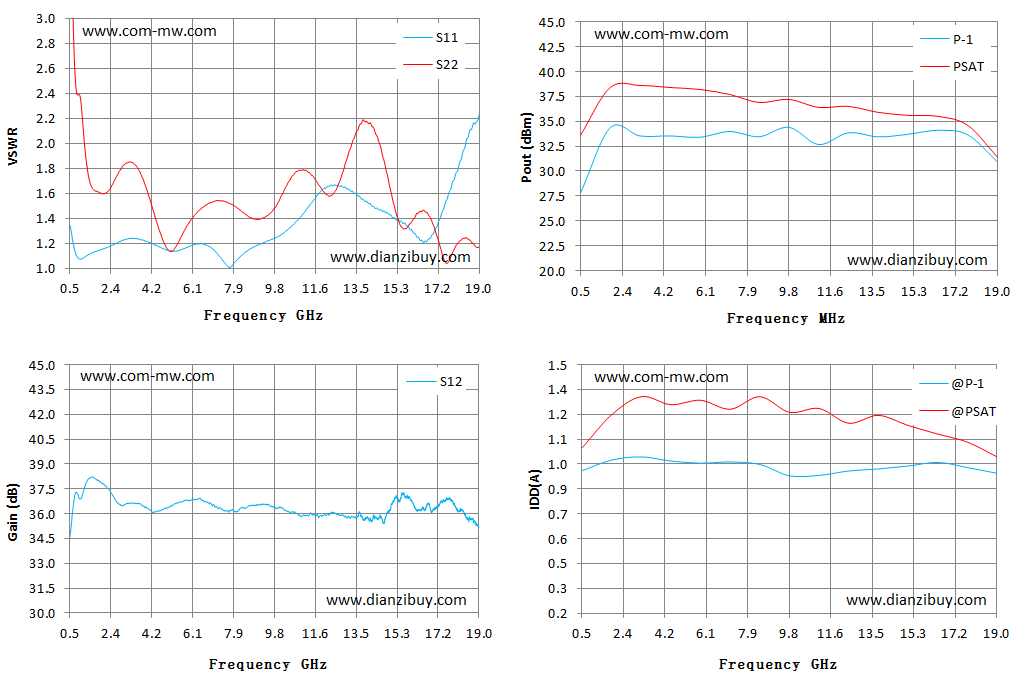

| Frequency | S11 | S22 | GAIN | P-1 | PSAT | IDD@P-1 | IDD@PSAT |
| GHz | VSWR | VSWR | dB | dBm | dBm | A | A |
| 0.5 | 1.35 | 4.11 | 34.49 | 27.8 | 33.6 | 0.95 | 1.06 |
| 1.82 | 1.15 | 1.61 | 38 | 34.35 | 38.4 | 1 | 1.24 |
| 3.14 | 1.24 | 1.84 | 36.62 | 33.53 | 38.6 | 1.02 | 1.33 |
| 4.46 | 1.18 | 1.35 | 36.17 | 33.54 | 38.4 | 1 | 1.29 |
| 5.79 | 1.17 | 1.34 | 36.83 | 33.4 | 38.2 | 0.99 | 1.31 |
| 7.11 | 1.13 | 1.55 | 36.41 | 33.98 | 37.7 | 0.99 | 1.27 |
| 8.43 | 1.13 | 1.44 | 36.33 | 33.46 | 36.9 | 0.98 | 1.33 |
| 9.75 | 1.25 | 1.48 | 36.4 | 34.4 | 37.2 | 0.92 | 1.25 |
| 11.07 | 1.45 | 1.79 | 35.93 | 32.67 | 36.4 | 0.92 | 1.27 |
| 12.39 | 1.67 | 1.6 | 36.07 | 33.86 | 36.5 | 0.94 | 1.19 |
| 13.71 | 1.56 | 2.18 | 35.77 | 33.44 | 35.9 | 0.96 | 1.24 |
| 15.04 | 1.43 | 1.6 | 36.59 | 33.7 | 35.6 | 0.97 | 1.18 |
| 16.36 | 1.23 | 1.46 | 36.22 | 34.1 | 35.5 | 0.99 | 1.14 |
| 17.68 | 1.62 | 1.08 | 36.95 | 33.65 | 34.6 | 0.96 | 1.1 |
| 19 | 2.23 | 1.18 | 35.19 | 30.93 | 31.4 | 0.93 | 1.02 |
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
