DPA8-18-40G-2629 功率放大器
射频放大器

功率放大器 DPA8-18-40G-2629

18~38GHz, 增益 35dB, 饱和功率 35dBm, 2.92

型号
DPA8-18-40G-2629
库存
该商品有现货 2 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
223 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率18~38GHz
增益35dB
增益平坦度±2.5dB
输入驻波比2.5
饱和功率35dBm
最大输入功率10dBm

其他参数

接口形式2.92-K可拆
接口材质不锈钢
阻抗50Ω
工作电压+18V
工作电流3000mA
工作温度-40~+60℃设计保证

典型测试数据

FrequencyS11S22GAINP-1PSAT
GHzVSWRVSWRdB dBmdBm
171.472.1039.1428.635.6
18.571.632.3741.1428.636.1
20.142.021.9742.2630.136.5
21.711.791.2543.4131.137.6
23.291.461.6743.1731.138.1
24.861.232.2342.9630.938.7
26.431.191.7642.4430.737.9
281.231.5341.8931.237.6
29.571.621.6740.7830.737.2
31.141.572.3640.4129.336.9
32.711.332.9640.0428.136
34.291.403.2640.6128.836.4
35.861.122.5241.4528.436.4
37.431.31.6640.1428.636.4
391.541.9637.1129.536.2

参考实物图

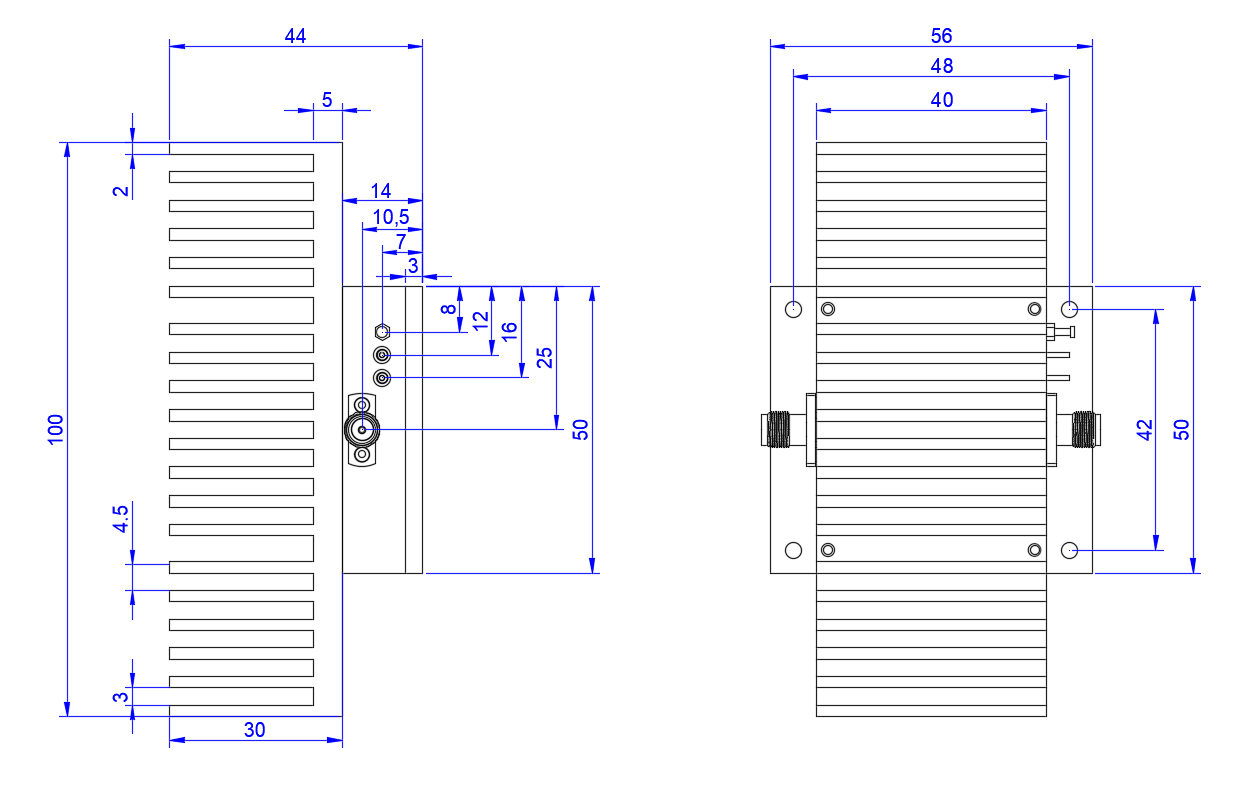

外形结构图

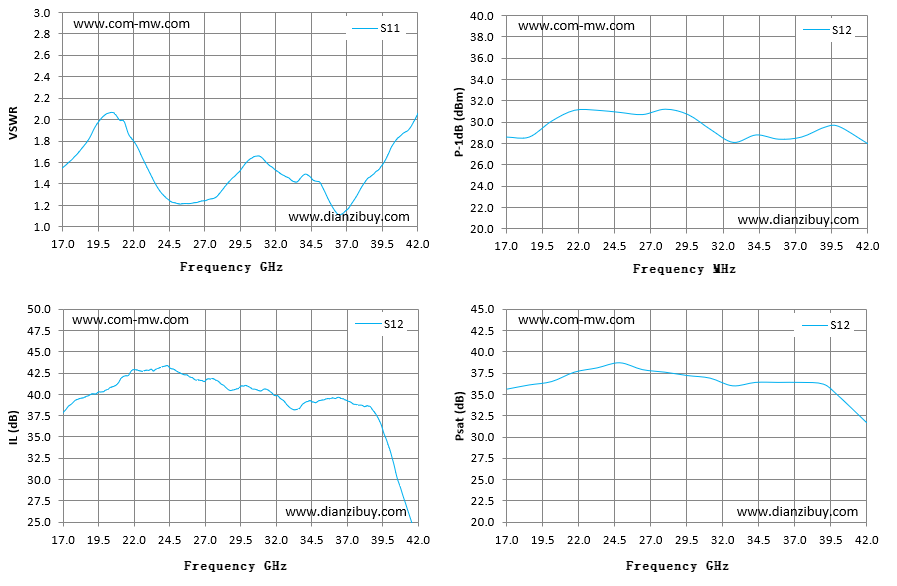

典型测试曲线图
