DPA8-18-40G-3494 功率放大器
射频放大器

功率放大器 DPA8-18-40G-3494

18~40GHz, 增益 35dB, 饱和功率 31dBm, 2.92

型号
DPA8-18-40G-3494
库存
该商品有现货 1 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
172 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率18~40GHz
增益35dB
增益平坦度±3dB
输入驻波比2.5
噪声系数4.5
P-1dB功率28dBm
饱和功率31dBm
最大输入功率10dBm

其它参数

接口形式2.92-F
接口材质不锈钢
阻抗50Ω
工作电压+18V
工作电流1500mA
工作温度-40~+70℃设计保证

典型测试数据

FrequencyS11S22GAINNOISEP-1PSAT
GHzVSWRVSWRdBdBdBmdBm
162.121.1833.55.7927.628.8
17.861.261.5739.734.0131.434.1
19.711.241.5738.63.8431.533.9
21.571.241.1238.513.5930.933.2
23.431.221.5638.813.6832.834.9
25.291.681.9438.913.6932.635.6
27.142.191.6937.593.8130.934.1
292.441.3236.854.1231.334.6
30.861.871.0637.143.9330.333.7
32.711.551.5037.53.7329.933.2
34.571.652.0738.593.7229.233.1
36.432.022.3138.943.6629.933.3
38.292.182.5137.213.4329.932.8
40.142.311.9733.673.5926.929
423.321.4027.852.7123.225.5

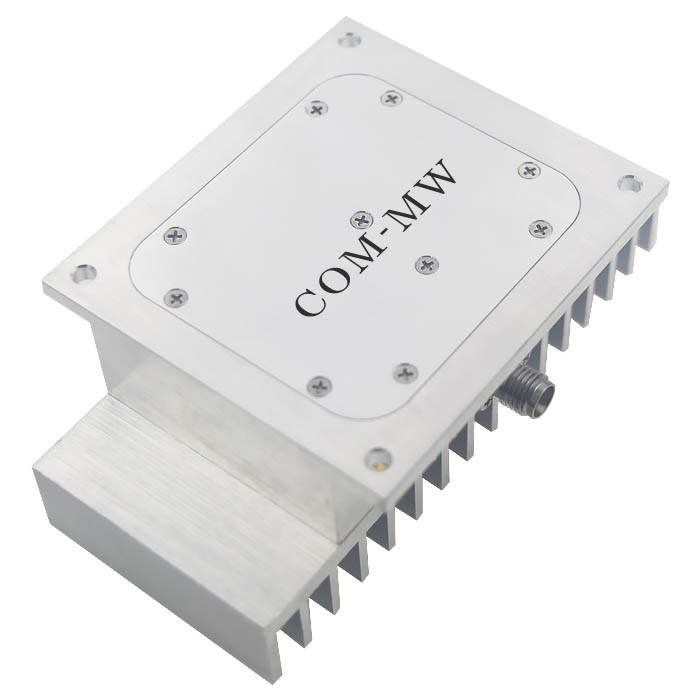

参考实物图

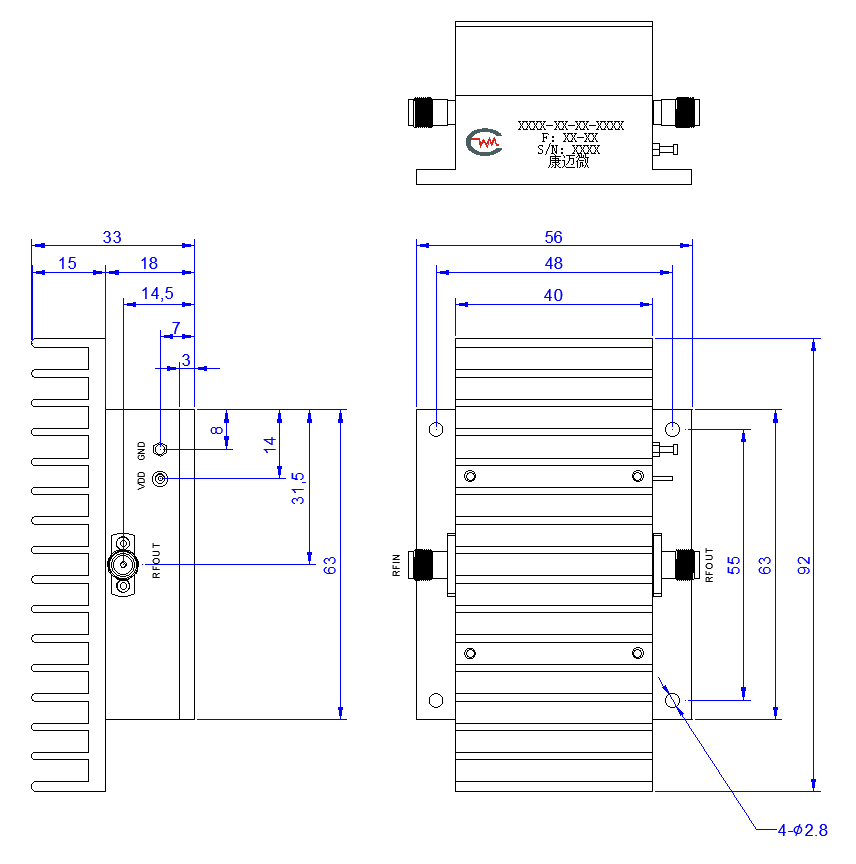

外形结构图

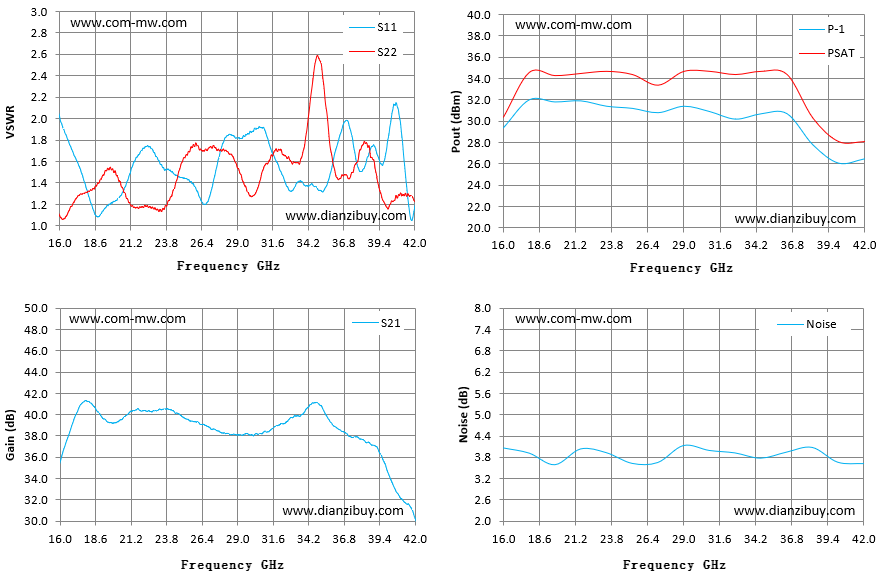

典型测试曲线图

注意事项

存储在湿度小于25%的环境,注意防尘防静电;

请注意产品的功耗,设计时考虑放大器散热问题;

产品整体温度大于125℃的情况下,请在订货前与我们协商;

清洗产品表面,请勿将产品浸泡清洗液中清洗。
