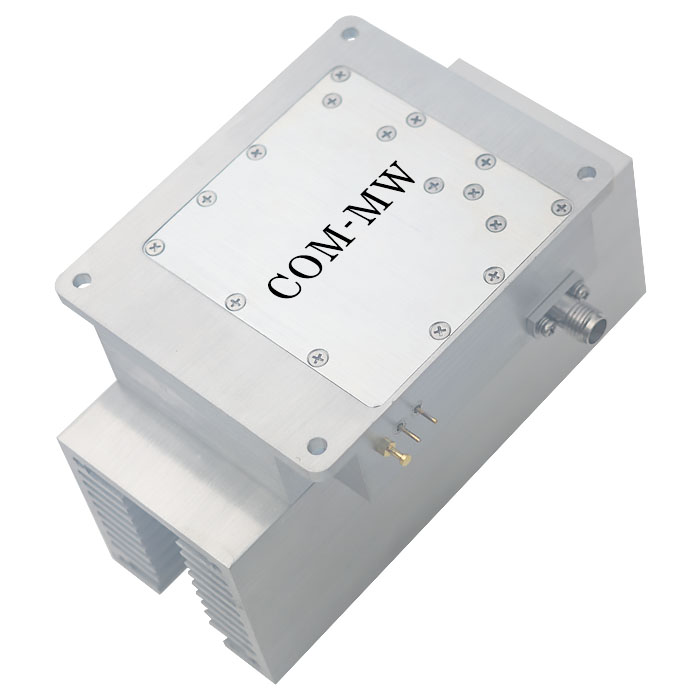

2~18GHz, 增益 35dB, 饱和功率 40dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 驻波比 | 1.8 | |||
| IP3 | 42 | dBm | ||
| P-1dB | 38 | dBm | ||
| 饱和功率 | 40 | dBm |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +28V |
| 工作电流 | 2500mA |
| 工作温度 | -40~+60℃设计保证 |
| 质量等级 | 工业级 |
上电顺序：VDD-EN；
断电顺序：EN-VDD。
请严格按照顺序上电和断电。

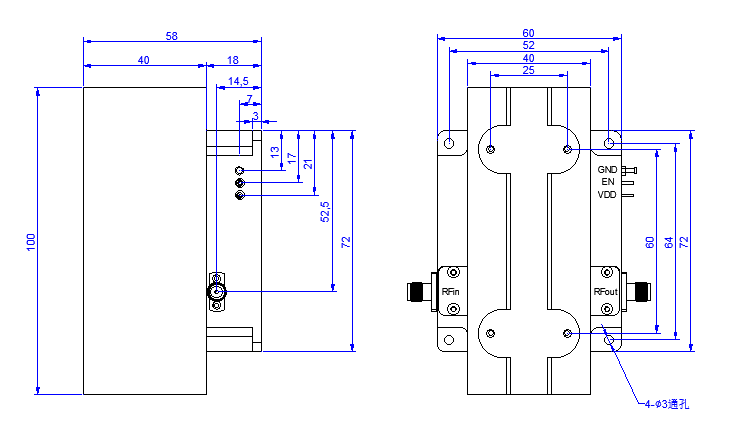

| 序号 | 标识 | 定义 |
| 1 | VDD | +28V |
| 2 | EN | 0（0V）：OFF；1（3.3~5V）：ON；不能悬空使用 |
| 3 | GND | +28V地和EN地 |

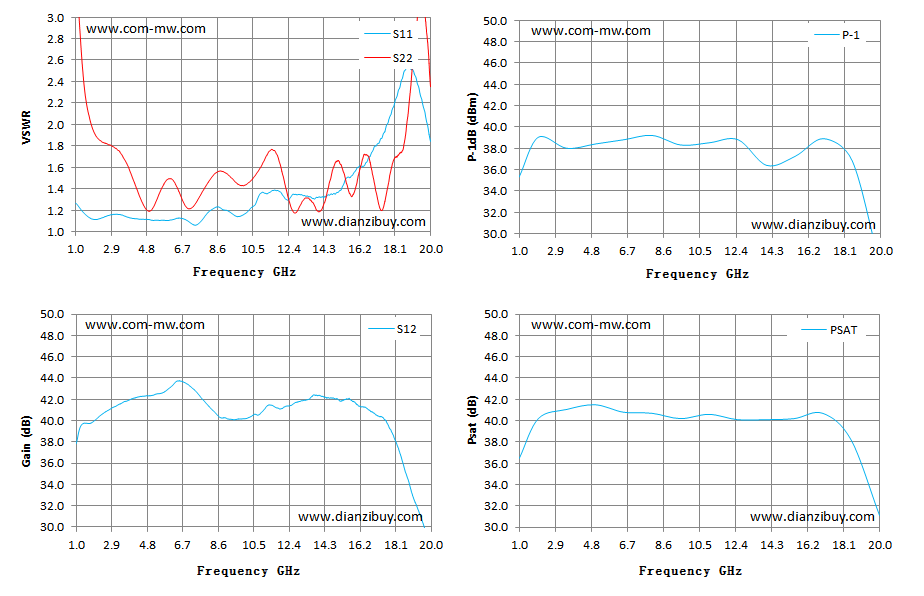

| Frequency | S11 | S22 | GAIN | P-1 | Psat |
| GHz | VSWR | VSWR | dB | dBm | dBm |
| 1 | 1.26 | 3.58 | 37.85 | 35.31 | 36.48 |
| 2 | 1.11 | 1.92 | 40.03 | 39.02 | 40.2 |
| 3.5 | 1.15 | 1.71 | 41.72 | 38 | 41.06 |
| 5 | 1.11 | 1.19 | 42.34 | 38.4 | 41.5 |
| 6.5 | 1.13 | 1.39 | 43.73 | 38.8 | 40..8 |
| 8 | 1.16 | 1.43 | 41.53 | 39.2 | 40.7 |
| 9.5 | 1.15 | 1.47 | 40.09 | 38.3 | 40.2 |
| 11 | 1.37 | 1.63 | 40.93 | 38.52 | 40.6 |
| 12.5 | 1.32 | 1.25 | 41.43 | 38.8 | 40.1 |
| 14 | 1.32 | 1.19 | 42.4 | 36.4 | 40.1 |
| 15.5 | 1.5 | 1.45 | 42.04 | 37.25 | 40.2 |
| 17 | 1.8 | 1.45 | 40.59 | 38.9 | 40.7 |
| 18.5 | 2.43 | 1.76 | 35.91 | 36.8 | 38.2 |
| 20 | 1.84 | 2.35 | 28.47 | 26.7 | 31.1 |
提供技术要求，工程师 1 个工作日内响应。
