2~18GHz, 增益 35dB, P-1dB功率 35dBm, 饱和功率 37dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 输入驻波比 | 2.5 | |||
| P-1dB功率 | 35 | dBm | ||
| 饱和功率 | 37 | dBm | ||
| 杂散抑制 | 60 | dBc | ||
| 最大输入功率 | 10 | dBm |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作电压 | +28V |
| 工作电流 | 1500mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | IP3≥42dBm设计保证 |

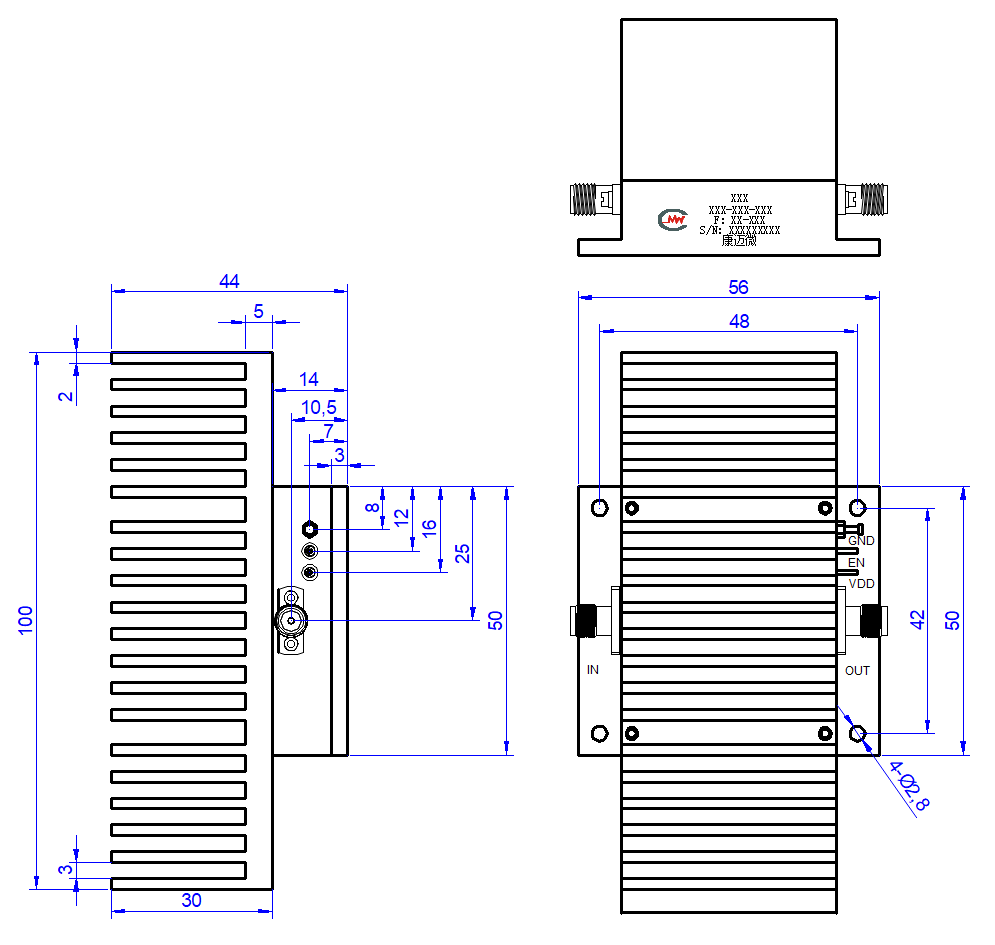

| 序号 | 名称 | 定义 |
| 1 | VDD | +28V供电 |
| 2 | EN | 功放使能，高电平（3.3V~5V）功放开，低电平(0V/GND)功放关 |
| 3 | GND | 地 |

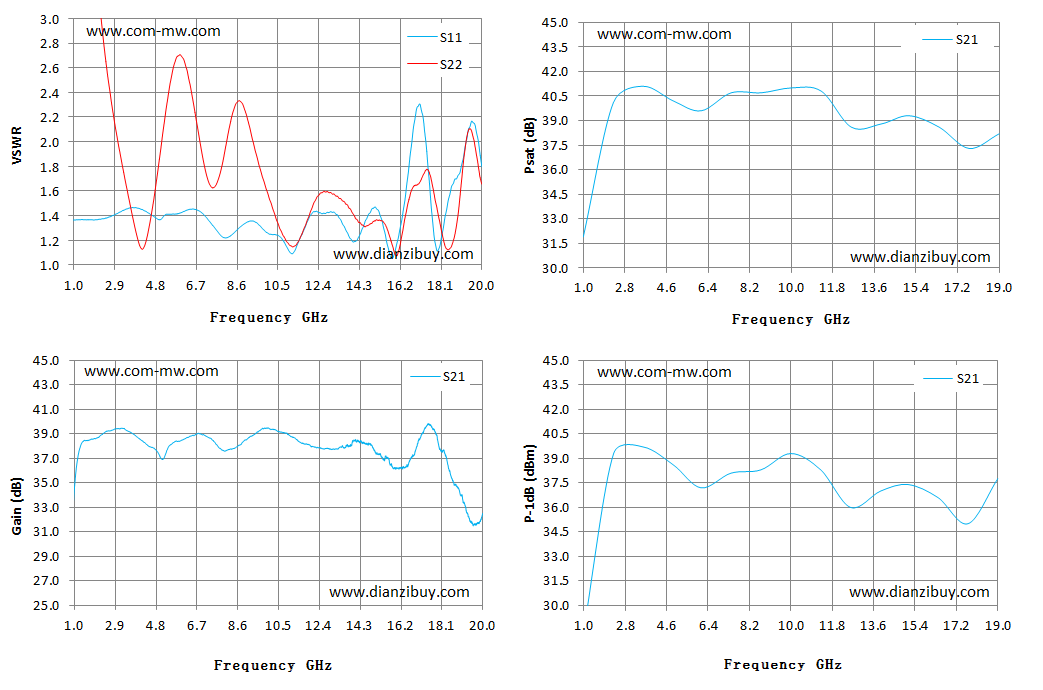

| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 饱和功率 dBm | S21 1dB功率 dBm |
| 1 | 1.36 | 8.52 | 34.57 | 31.9 | 28.5 |
| 2.3 | 1.38 | 2.94 | 38.94 | 40.1 | 39.3 |
| 3.6 | 1.46 | 1.5 | 39.12 | 41.1 | 39.7 |
| 4.9 | 1.37 | 1.97 | 36.93 | 40.2 | 38.6 |
| 6.1 | 1.44 | 2.67 | 38.84 | 39.6 | 37.2 |
| 7.4 | 1.33 | 1.63 | 38.52 | 40.7 | 38.1 |
| 8.7 | 1.3 | 2.33 | 38.08 | 40.7 | 38.3 |
| 10 | 1.26 | 1.59 | 39.48 | 41 | 39.3 |
| 11.3 | 1.12 | 1.15 | 38.58 | 40.8 | 38.3 |
| 12.6 | 1.42 | 1.59 | 37.78 | 38.6 | 36 |
| 13.9 | 1.21 | 1.44 | 38.04 | 38.8 | 37 |
| 15.1 | 1.45 | 1.36 | 37.36 | 39.3 | 37.4 |
| 16.4 | 1.51 | 1.36 | 36.25 | 38.6 | 36.6 |
| 17.7 | 1.36 | 1.64 | 39.36 | 37.3 | 35 |
| 19 | 1.76 | 1.59 | 33.96 | 38.2 | 37.77 |
