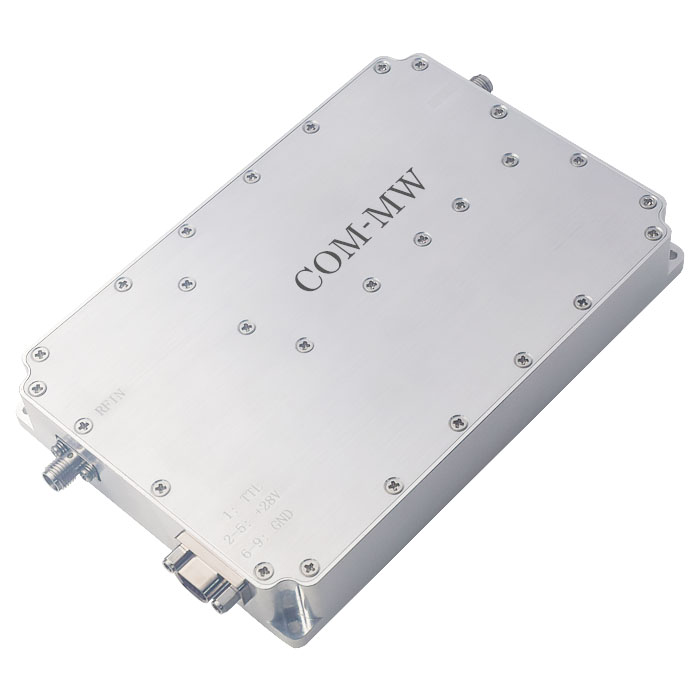

20~1000MHz, 增益 45dB, 饱和功率 40dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 1000 | MHz |
| 增益 | 45 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 输入驻波比 | 2.5 | |||
| 饱和功率 | 40 | dBm | ||
| 杂散抑制 | 60 | dBc | ||
| 谐波抑制 | 15 | dBc | ||
| 最大输入功率 | 10 | dBm |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +28V |
| 工作电流 | 2000mA |
| 工作温度 | -40~+70℃设计保证 |

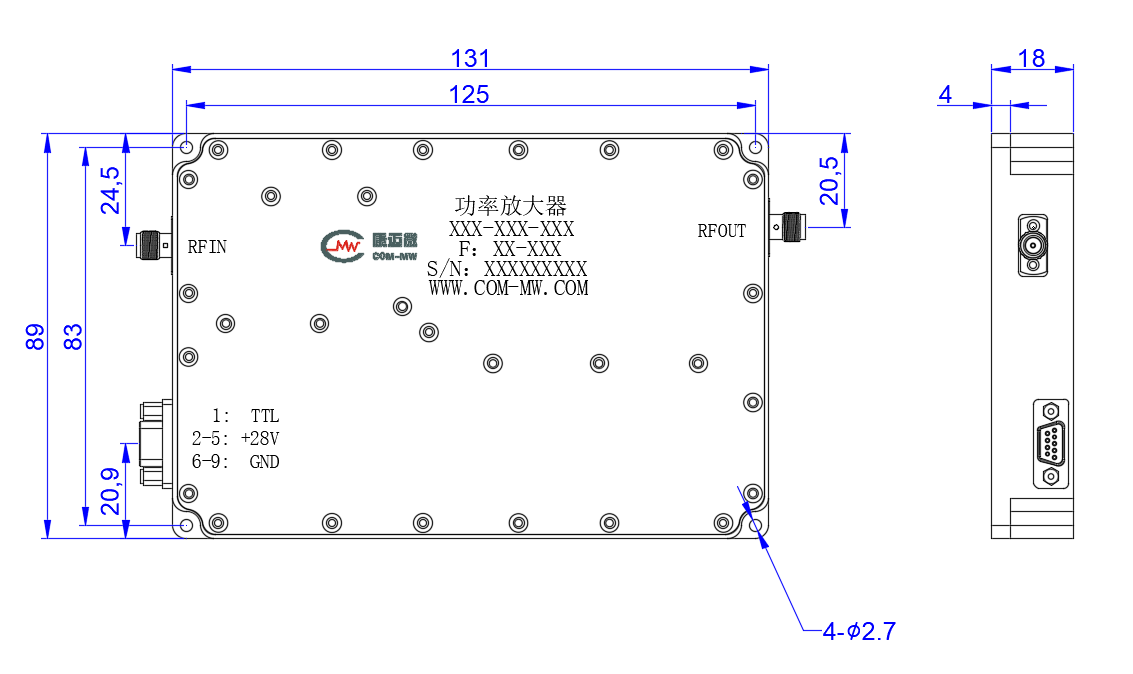

| 序号 | 定义 | 备注 |
| 1 | TTL电平，使能 | 低电平功放关，高电平功放开 |
| 2,3,4,5 | +28V | |
| 6,7,8,9 | GND |

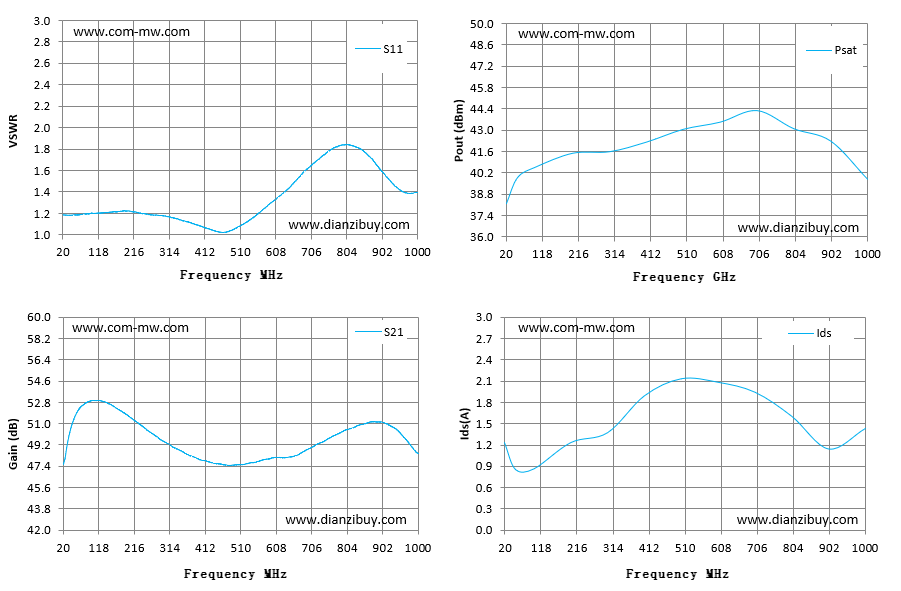

| Frequency MHz | S11 驻波 | S21 增益 dB | S21 输出功率 | Ids 饱和电流 dB |
| 20 | 1.19 | 47.56 | 38.2 | 1.23 |
| 50 | 1.18 | 51.48 | 39.9 | 0.85 |
| 100 | 1.20 | 52.95 | 40.6 | 0.86 |
| 200 | 1.21 | 51.63 | 41.5 | 1.23 |
| 300 | 1.18 | 49.46 | 41.6 | 1.37 |
| 400 | 1.08 | 47.91 | 42.23 | 1.89 |
| 500 | 1.06 | 47.51 | 43.07 | 2.13 |
| 600 | 1.31 | 48.13 | 43.54 | 2.08 |
| 700 | 1.63 | 48.9 | 44.3 | 1.94 |
| 800 | 1.84 | 50.48 | 43.11 | 1.6 |
| 900 | 1.60 | 51.12 | 42.3 | 1.14 |
| 1000 | 1.40 | 48.45 | 39.8 | 1.43 |
