DPA8-29.5-31.5G-9507 功率放大器
射频放大器

功率放大器 DPA8-29.5-31.5G-9507

29.5~31.5GHz, 增益 26dB@25℃, 2.92

型号
DPA8-29.5-31.5G-9507
库存
该商品有现货 2 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
166 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率29.5~31.5GHz
增益26dB@25℃
增益平坦度1.5dB
增益波动±2dB@-15℃~+50℃
驻波比1.5
线性工作区输出25dBm
P-1dB功率29dBm
杂散抑制60dBc
谐波抑制55dBc

其它参数

接口形式2.92
接口材质不锈钢
阻抗50Ω
工作电压+12V
工作电流1500mA
工作温度-15~+50℃设计保证
其它负载失配保护、过温保护、输入信号过载保护,TTL高电平指示

J30J-9ZKP接口定义

序号定义备注
1、2VD+12V供电
3、4GND地
5、9NC备用
6TTL1负载失配指示,失配为高电平,正常工作为低电平
7TTL2过温指示,过温为高电平,正常工作为低电平
8TTL3输入信号过载指示,输入信号过载为高电平,正常工作为低电平

典型测试数据

Frequency GHzS11S22GAINP-1PSAT
GHzVSWRVSWRdBdBmdBm
271.811.430.113333.2
27.51.591.3429.453333.7
281.361.3129.4534.334.6
28.51.181.3529.2734.635
291.11.2828.9833.633.8
29.51.081.2328.6733.333.7
301.051.1928.3833.133.5
30.51.041.1428.3633.333.5
311.141.2628.4733.133.5
31.51.241.3228.413333.4
321.351.4127.9632.733.1
32.51.471.4727.1332.933.2
331.571.4326.1432.532.7

参考实物图

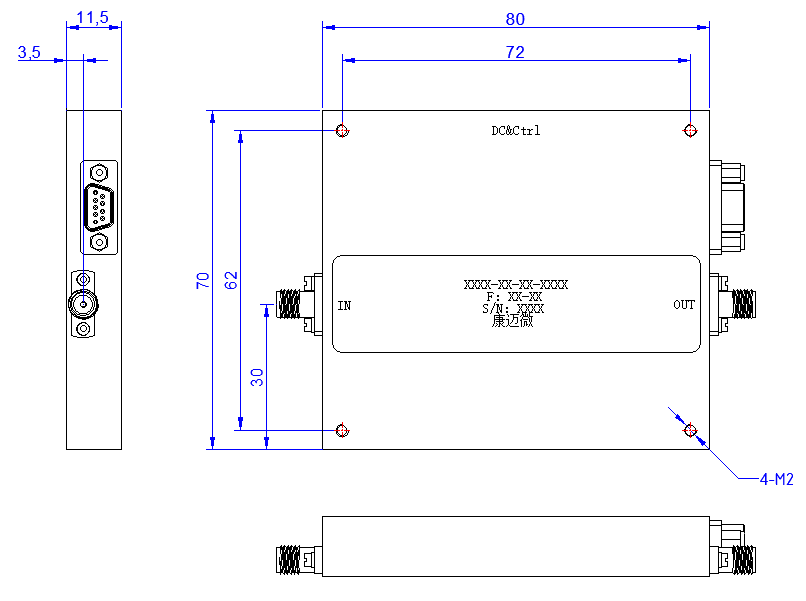

外形结构图

典型测试曲线图

注意事项

存储在湿度小于25%的环境,注意防尘防静电;

请注意产品的功耗,设计时考虑放大器散热问题;

产品整体温度大于125℃的情况下,请在订货前与我们协商;

清洗产品表面,请勿将产品浸泡清洗液中清洗。
