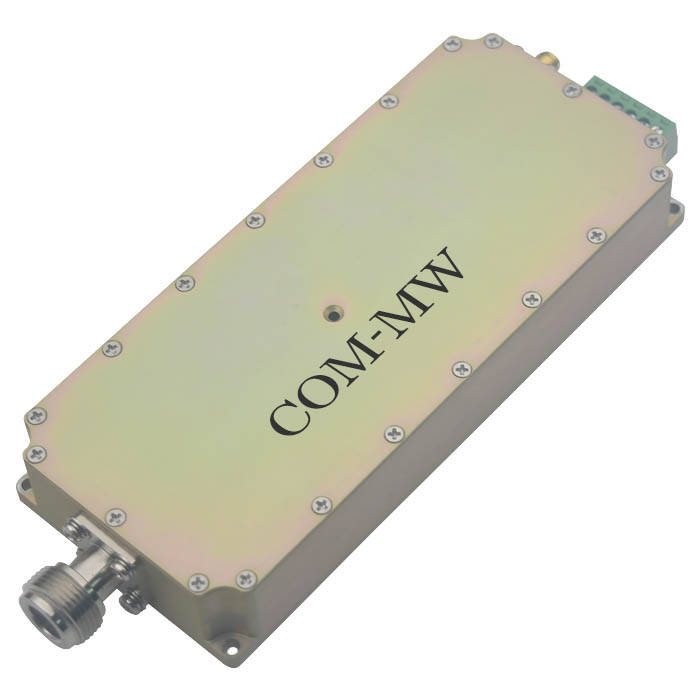

300~1000MHz, 增益 42dB, 输出功率 50W, 效率 50%, SMA, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
窄带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 300 | ~ | 1000 | MHz | |
| 增益 | 42 | dB | 小信号增益 | ||
| 带内平坦度 | ±3 | ||||
| 输入驻波比 | 2.2 | 2.5 | |||
| 输出功率 | 50 | 60 | W | CW信号 | |
| 效率 | 50 | % | |||
| 谐波抑制 | 11 | 15 | dBc | ||
| 杂波抑制 | 45 | 50 | dBm | ||
| ACP | 70 | dBc |
| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 4.5A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |

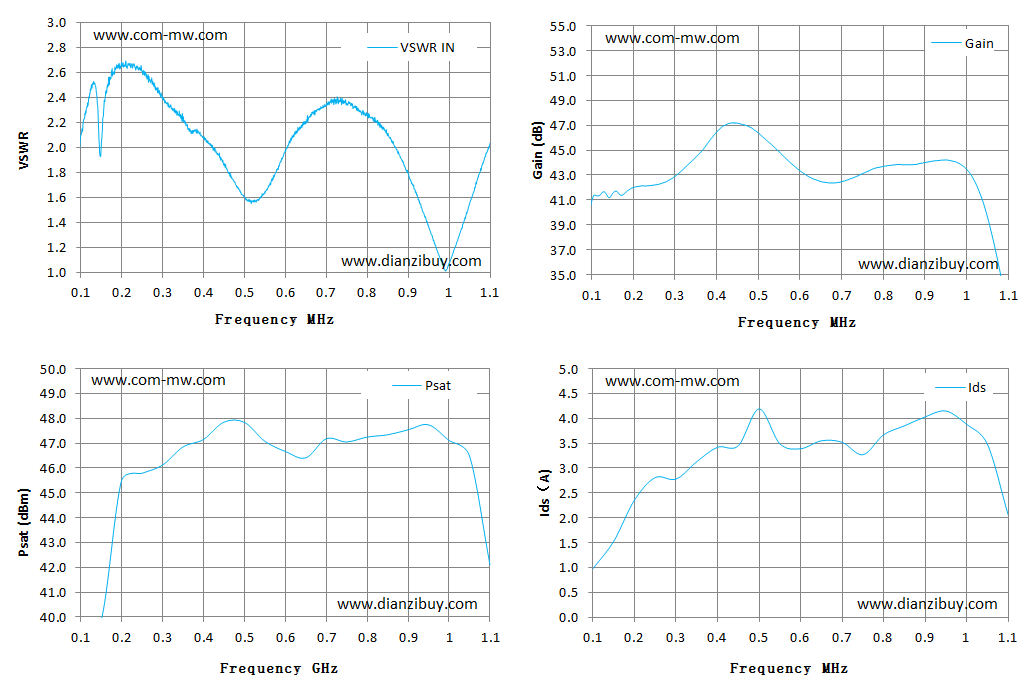

| 工作频率（GHz） | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 |
| VSWR | 2.40 | 2.10 | 1.60 | 2.00 | 2.30 | 2.30 | 1.80 | 1.10 |
| Pin（dBm) | 5.97 | 3.51 | 3.45 | 5.77 | 7.19 | 4.16 | 3.46 | 4.61 |
| Pout（SAT）（dBm） | 46.12 | 47.15 | 47.84 | 46.67 | 47.18 | 47.25 | 47.54 | 47.11 |
| Pout（SAT）（W） | 40.92 | 51.88 | 60.81 | 46.45 | 52.23 | 53.08 | 56.75 | 51.40 |
| Ids（A） | 2.78 | 3.42 | 4.19 | 3.39 | 3.52 | 3.67 | 4.03 | 3.88 |
| Gain（dB） | 42.90 | 46.50 | 46.40 | 43.40 | 42.50 | 43.70 | 44.00 | 46.50 |
| ŋ（%） | 52.57 | 54.17 | 51.83 | 48.93 | 53.00 | 51.66 | 50.29 | 47.31 |
| 2次谐波抑制（dBC） | 12.20 | 17.10 | 22.14 | 18.20 | 47.10 | 47.70 | 31.60 | 26.00 |
| 3次谐波抑制（dBC） | 15.50 | 11.70 | 36.50 | 30.40 | 27.30 | 26.00 | 34.90 | 28.40 |
| 4次谐波抑制（dBC） | 20.40 | 39.20 | 27.60 | 27.90 | 44.30 | 42.70 | 48.30 | 36.00 |
| 杂波抑制（dBC） | 66.80 | 67.00 | 66.00 | 67.40 | 68.00 | 68.00 | 38.50 | 66.60 |
| ACP（dBc） | 75.50 | 72.10 | 72.60 | 71.70 | 71.70 | 71.40 | 71.60 | 70.80 |

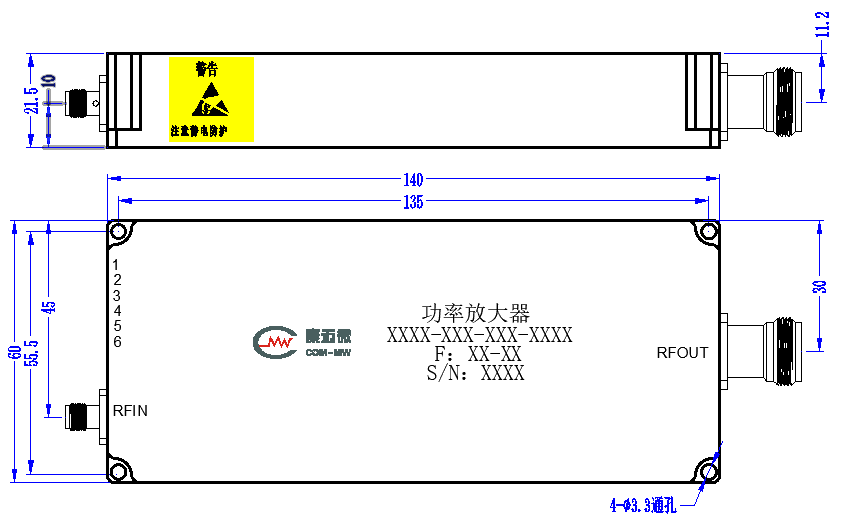

| 序号 | 定义 | 备注 |
| Pin1 | +28V | 50W及以下可以只接1路供电，供电线建议采用1～1.5mm2多芯铜线 |
| Pin 2 | +28V | 100W及以上必须接2路供电 |
| Pin 3 | GND | |
| Pin 4 | GND | |
| Pin 5 | EN | 0=关；5V=开；不连接默认开 |
| Pin 6 | ALARM | 1=有告警；0=无告警 |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口
清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
