4.8~9.2GHz, 增益36dB, 饱和功率25dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4.8 | ~ | 9.2 | GHz |
| 增益 | 36 | dB | ||
| 增益平坦度 | ±0.75 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 24 | dBm | ||
| 饱和功率 | 25 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 13 | dBc | ||
| 输出三阶交截点 | 33 | dBm | ||
| 反相隔离 | 60 | dBc |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |

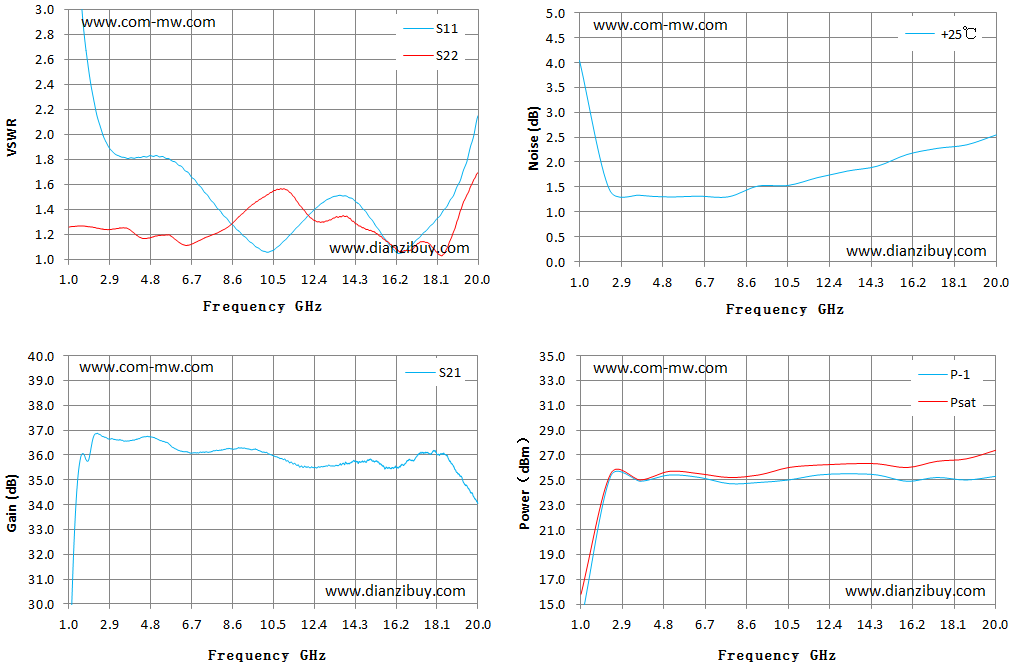

| Frequency GHz | S11 SWR | S22 SWR | Gain dB | NF dB | P-1 OUT dBm | Psat dBm |
| 1 | 123.51 | 1.26 | 26.18 | 4.04 | 13.5 | 15.8 |
| 2.36 | 2.12 | 1.25 | 36.87 | 1.45 | 25.3 | 25.5 |
| 3.71 | 1.81 | 1.25 | 36.57 | 1.34 | 24.9 | 25 |
| 5.07 | 1.83 | 1.19 | 36.66 | 1.3 | 25.4 | 25.7 |
| 6.43 | 1.71 | 1.12 | 36.13 | 1.32 | 25.2 | 25.5 |
| 7.79 | 1.44 | 1.21 | 36.18 | 1.3 | 24.7 | 25.2 |
| 9.14 | 1.19 | 1.38 | 36.28 | 1.52 | 24.8 | 25.4 |
| 10.5 | 1.08 | 1.55 | 35.98 | 1.53 | 25 | 26 |
| 11.86 | 1.31 | 1.41 | 35.51 | 1.69 | 25.4 | 26.2 |
| 13.21 | 1.5 | 1.33 | 35.56 | 1.82 | 25.5 | 26.3 |
| 14.57 | 1.43 | 1.27 | 35.7 | 1.92 | 25.4 | 26.3 |
| 15.93 | 1.11 | 1.12 | 35.45 | 2.15 | 24.9 | 26 |
| 17.29 | 1.18 | 1.14 | 36.08 | 2.28 | 25.2 | 26.5 |
| 18.64 | 1.46 | 1.13 | 35.85 | 2.35 | 25 | 26.7 |
| 20 | 2.15 | 1.7 | 34.06 | 2.55 | 25.3 | 27.4 |
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
