470~700MHz, 增益50dB, 额定输出功率47dBm, SMA, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

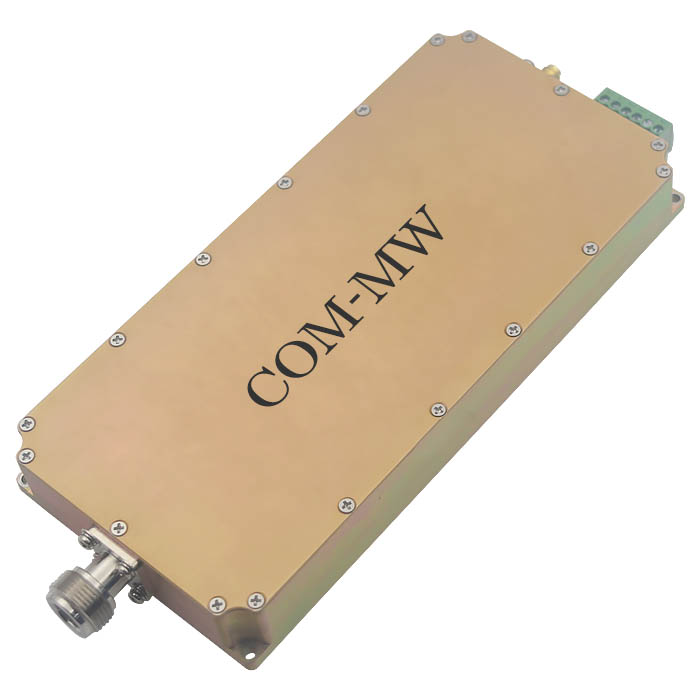

线性功率放大器，窄带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 470 | ~ | 700 | MHz | |
| 增益 | 48 | 50 | dB | 小信号增益 | |
| 带内平坦度 | ±3 | ||||
| 输入驻波比 | 2.5 | 2.8 | |||
| 输出驻波比 | 1.3 | 1.8 | |||
| 额定输出功率 | 47 | dBm | |||
| 效率 | 19 | 20 | % | ||
| 谐波抑制 | 8 | 12 | dBC | ||
| 杂波抑制 | 75 | dBC |
| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +50±2V |
| 工作电流 | 5.5A |
| 工作时模块温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |

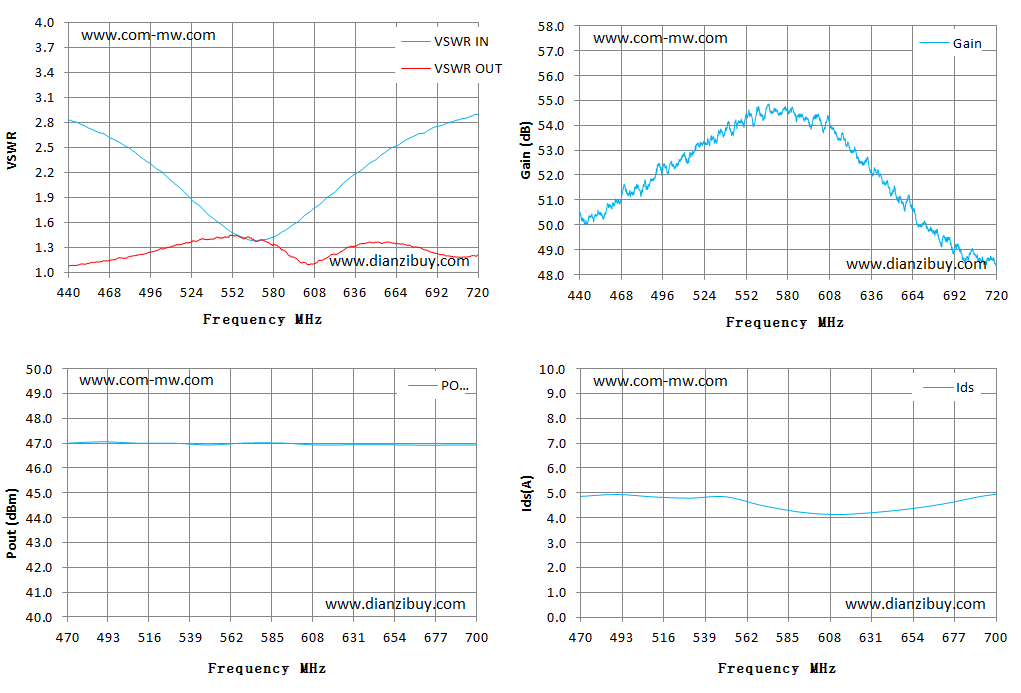

| Frequency (MHz) | 470 | 530 | 590 | 650 | 700 |
| VSWR（IN） | 2.6 | 1.79 | 1.53 | 2.36 | 2.8 |
| VSWR（OUT） | 1.15 | 1.4 | 1.22 | 1.37 | 1.21 |
| Pout（SAT）（dBm） | 47 | 47 | 47.01 | 46.94 | 46.93 |
| Psat（W） | 50.12 | 50.12 | 50.23 | 49.43 | 49.32 |
| Gain（dB） | 51.65 | 53.51 | 54.34 | 51.27 | 48.72 |
| Ids（A） | 4.86 | 4.79 | 4.24 | 4.34 | 4.95 |
| ŋ(%) | 20.6 | 20.93 | 20.7 | 22.77 | 19.92 |
| 2次谐波抑制（dBC） | 8.4 | 12.34 | 27.95 | 45.6 | 51.8 |
| 3次谐波抑制（dBC） | 63.1 | 76.9 | 73.3 | 76 | 76.4 |
| 杂波抑制（dBC） | 82 | 84 | 81.6 | 86 | 83.5 |

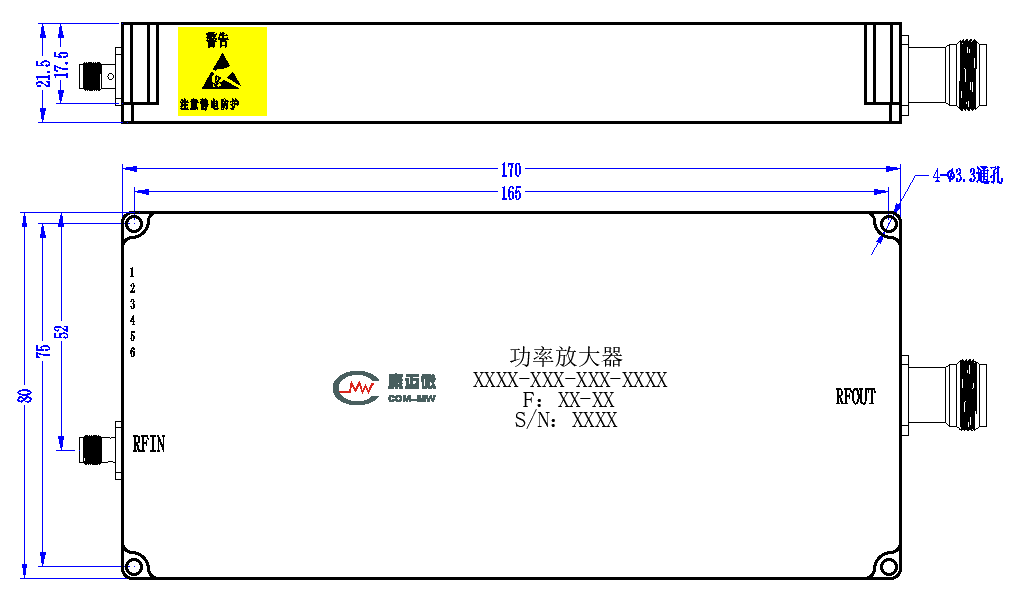

| 序号 | 定义 | 备注 |
| 1 | +50V | 建议采用1~1.5平方毫米的多芯铜线 |
| 2 | GND | |
| 3 | EN | GND: OFF；悬空：ON（内部默认为“ON”） |
| 4 | FWD | 入射检测 |
| 5 | RFL | 反射检测 |
| 6 | PA-T | Vout=500mV+10mVX℃ |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
线性功率放大器，严禁超频和超额定功率使用；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
