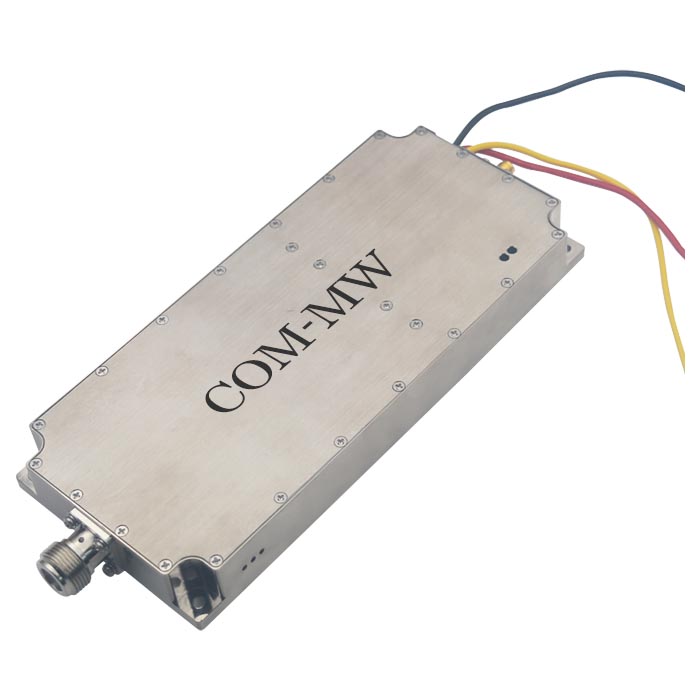

5.6~5.9GHz, 增益 40dB, 输出功率 47.5dBm, 输出接口形式N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 5.6 | ~ | 5.9 | GHz | |
| 增益 | 40 | dB | 饱和增益 | ||
| 带内平坦度 | ±3.5 | dB | |||
| 输入驻波比 | 2 | 2.5 | |||
| 输出功率 | 47.5 | dBm | CW | ||
| 效率 | 25 | % | |||
| 谐波抑制 | 35 | dBc | |||
| 杂波抑制 | 50 | dBC | F0±250k | ||
| ACP | 54 | dBC |
| 输入接口形式 | SMA-F |
| 输出接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 15A |
| 工作时温度 | -40~+65℃设计保证 |

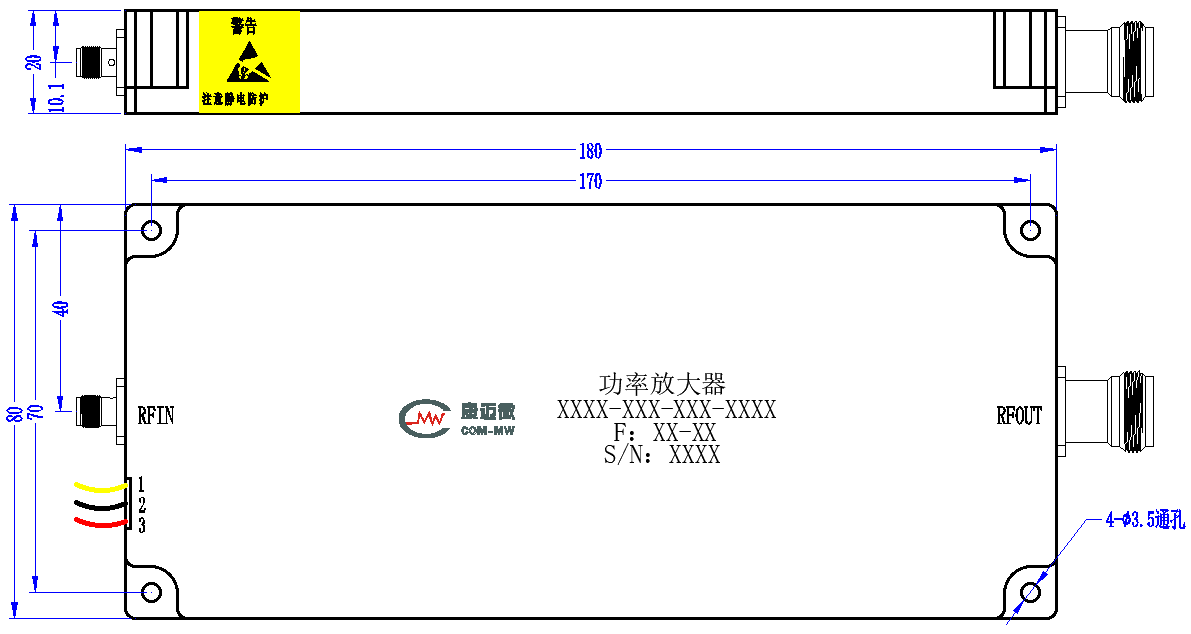

| 序号 | 定义 | 备注 |
| 1 | EN（黄线） | 0（OFF）：0V（接地）；1（ON）：“+3.3~+5V” |
| 2 | GND（黑线） | V- |
| 3 | V+（红线） | +28V |

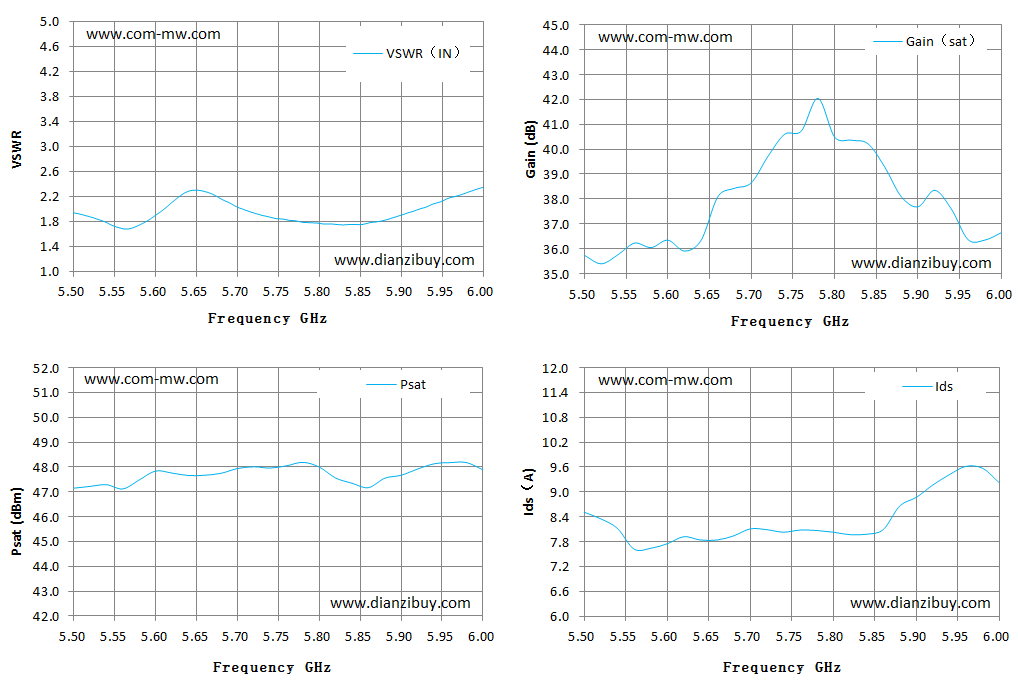

| F（GHz） | 5.56 | 5.62 | 5.68 | 5.74 | 5.8 | 5.86 | 5.88 | 5.9 |
| VSWR（IN） | 1.69 | 2.11 | 2.16 | 1.87 | 1.78 | 1.78 | 1.83 | 1.91 |
| Psat（dBm） | 47.12 | 47.76 | 47.75 | 47.96 | 48 | 47.17 | 47.55 | 47.67 |
| Psat（W） | 51.52 | 59.7 | 59.5 | 62.52 | 63.1 | 52.12 | 56.89 | 58.47 |
| Gain（sat）（dB） | 36.23 | 35.91 | 38.43 | 40.6 | 40.49 | 39.29 | 38.09 | 37.69 |
| Ids（A） | 7.62 | 7.92 | 7.94 | 8.03 | 8.03 | 8.09 | 8.66 | 8.87 |
| η(%) | 24.15 | 26.92 | 26.79 | 27.81 | 28.06 | 23.01 | 23.46 | 23.55 |
| 2次谐波抑制（dBC） | 36 | 35.7 | 35.5 | 38.1 | 45.8 | 48.9 | 49.5 | 48 |
| 3次谐波抑制（dBC） | 49.8 | 59.6 | 55.3 | 55.6 | 58.9 | 57 | 57.6 | 55 |
| 4次谐波抑制（dBC） | 78 | 78 | 70 | 63.1 | 70 | 72 | 70 | 69 |
| 杂波抑制（dBC） | 53 | 53.2 | 55.1 | 58 | 56.7 | 59 | 58.1 | 59.8 |
| ACP（dBc） | 55 | 55.1 | 55.2 | 54.9 | 54.2 | 54 | 54 | 53.9 |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
