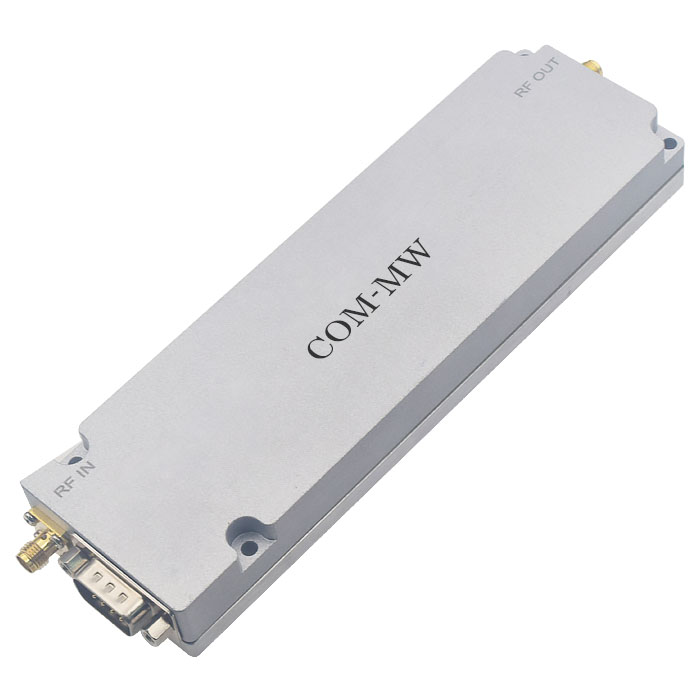

2400~2500MHz, 增益 51dB, 额定输出功率 45dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
适用于无人机干扰，老化测试等领域。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2400 | ~ | 2500 | MHz |
| 增益 | 51 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 输入驻波比 | 1.6 | |||
| 额定输出功率 | 45 | dBm | ||
| 饱和输出功率 | 46 | dBm | ||
| 杂散 | 70 | dBc | ||
| 谐波抑制 | 55 | dBc | ||
| 最大输入功率 | 10 | dBm | ||
| ALC控制范围 | 10 | dB | ||
| 增益调节范围 | 25 | dB |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导（表面划痕较多，请谨慎购买） |
| 工作电压 | +28V |
| 工作电流 | 7500mA |
| 工作温度 | -40~+55℃设计保证 |
| 增益调节误差 | 衰减10dB：≤±1.5dB；衰减20dB：≤±1.5dB；衰减25dB：≤±2.0dB |
RS485接口通信
1) 设置：开关、增益、ACP；
2) 查询：模块状态（包括功放状态、过功率告警、过温告警），功放温度，功放ATT值，检测的前向功率；
3) 过功率告警：功率超过最大输出功率+2dB，告警；
4) 过温告警：建议门限为+85℃，检测温度超过+85℃告警，同时关断功放，+65℃时开启功放；
5) 功放温度检测：检测范围要求包含但不限于-25℃～+85℃，检测精度要求±3℃；
6) 前向功率检测：检测范围要求大于20dB，检测精度要求小于±1dB；
7）驻波告警后功放功率降到3W，驻波恢复正常后功放自动恢复正常。

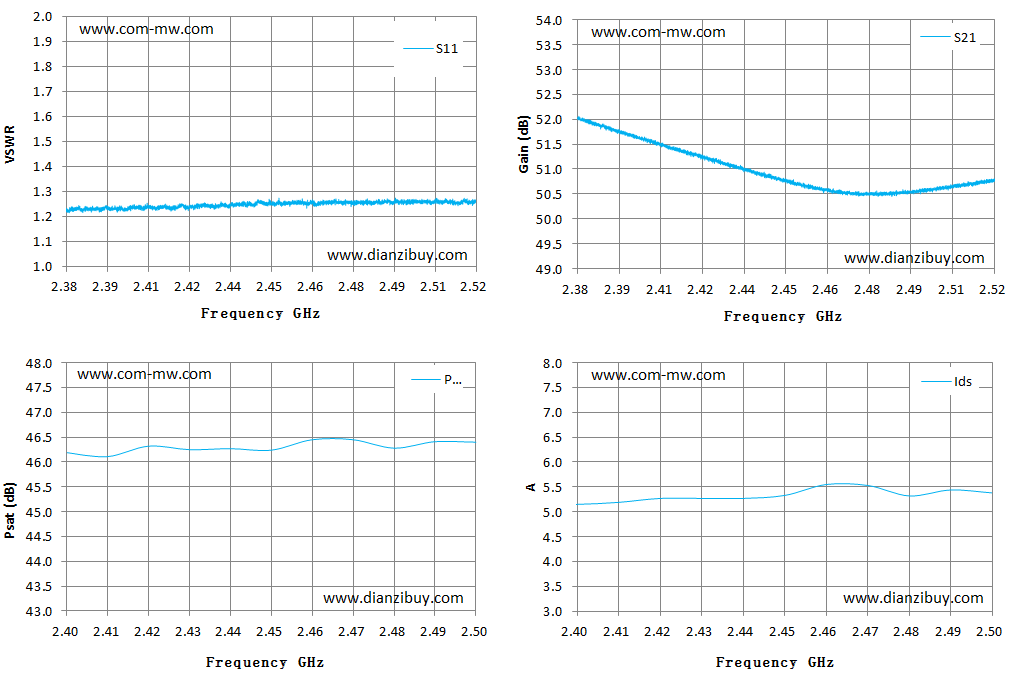

| Frequency (GHz) | 2.4 | 2.42 | 2.44 | 2.46 | 2.48 | 2.5 |
| S11输入驻波比 | 1.23 | 1.24 | 1.26 | 1.26 | 1.26 | 1.27 |
| Pin sat（dBm） | 2.75 | 3.18 | 3.28 | 4.59 | 3.60 | 3.50 |
| Pout（SAT）（dBm） | 46.19 | 46.32 | 46.27 | 46.45 | 46.28 | 46.40 |
| Pout（SAT）（W） | 41.59 | 42.85 | 42.36 | 44.16 | 42.46 | 43.65 |
| Ids（A） | 5.15 | 5.27 | 5.27 | 5.55 | 5.32 | 5.38 |
| η（%） | 28.84 | 29.04 | 28.71 | 28.42 | 28.51 | 2.98 |
| 杂散（dBc） | 76.80 | 82.00 | 82.00 | 80.00 | 80.00 | 79.00 |
| 谐波抑制（dBC | 58.60 | 60.25 | 62.20 | 59.60 | 60.10 | 60.40 |

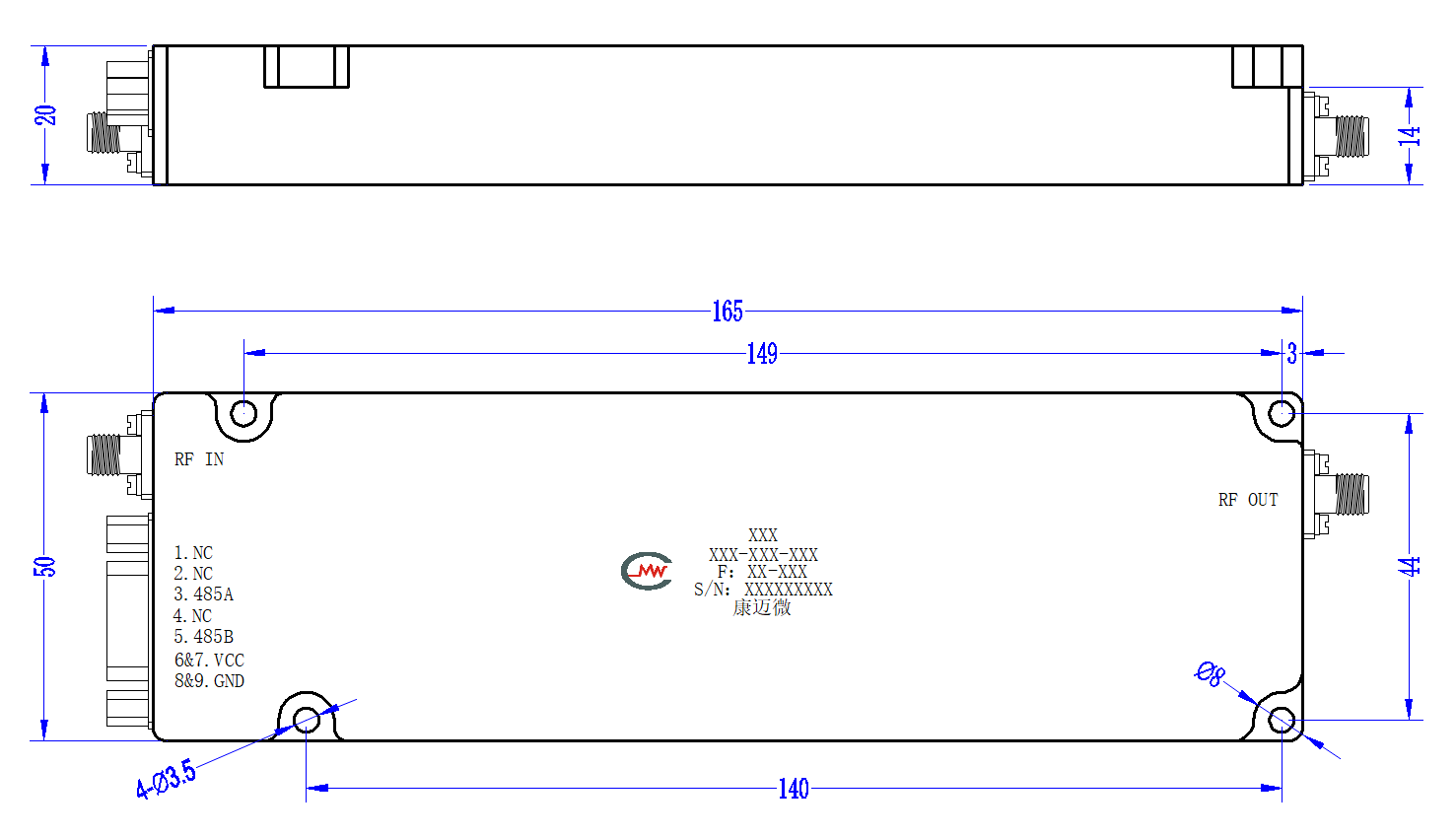

| 序号 | 1 | 2 | 3 | 4 | 5 | 6，7 | 8,9 |
| 定义 | NC | NC | 485A | NC | 485B | VCC | GND |
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
提供技术要求，工程师 1 个工作日内响应。
